八工位气控干燥操作控制站结构设计

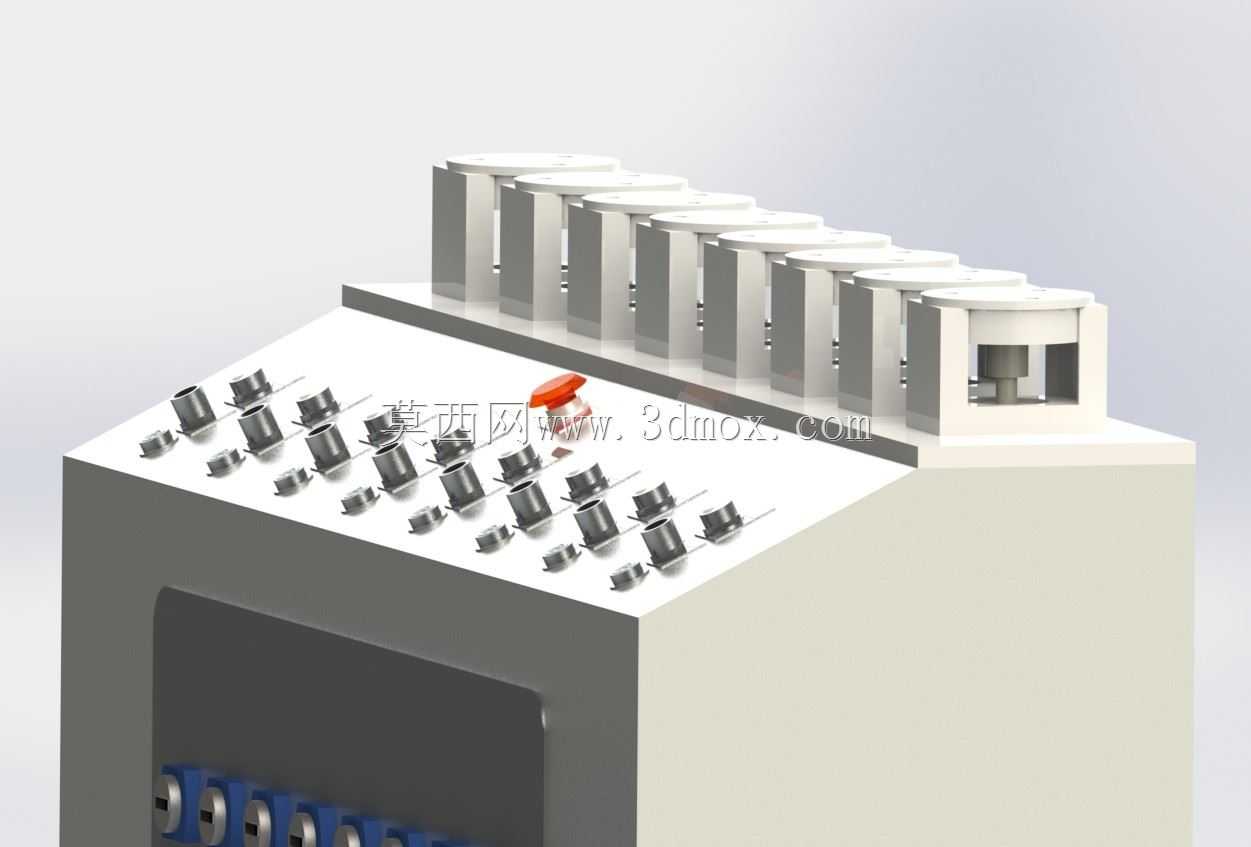

　　这款八工位干燥控制站，主要面向多工位并行的气动干燥作业场景，常见于精密零部件加工后的除水干燥、小型工件表面处理后的介质吹扫干燥、实验室多组平行样品的干燥处理环节，可同时为八个独立作业工位提供干燥介质通断控制、流量调节以及状态指示，解决单路控制无法适配多工位同步作业的效率痛点。从结构设计思路来看，整体采用斜置操作面板的台座式布局，操作面与水平面呈15度左右倾角，完全适配站立操作时的人体工学视角，操作人员无需俯身或抬手即可完成所有阀件操作与状态查看，降低长时间值守的操作疲劳。台座主体采用薄钢板折弯焊接成型，内部预留充足的走线与气路排布空间，底部可通过膨胀螺栓直接固定在混凝土地面，也可加装减震脚垫放置在工作台面，

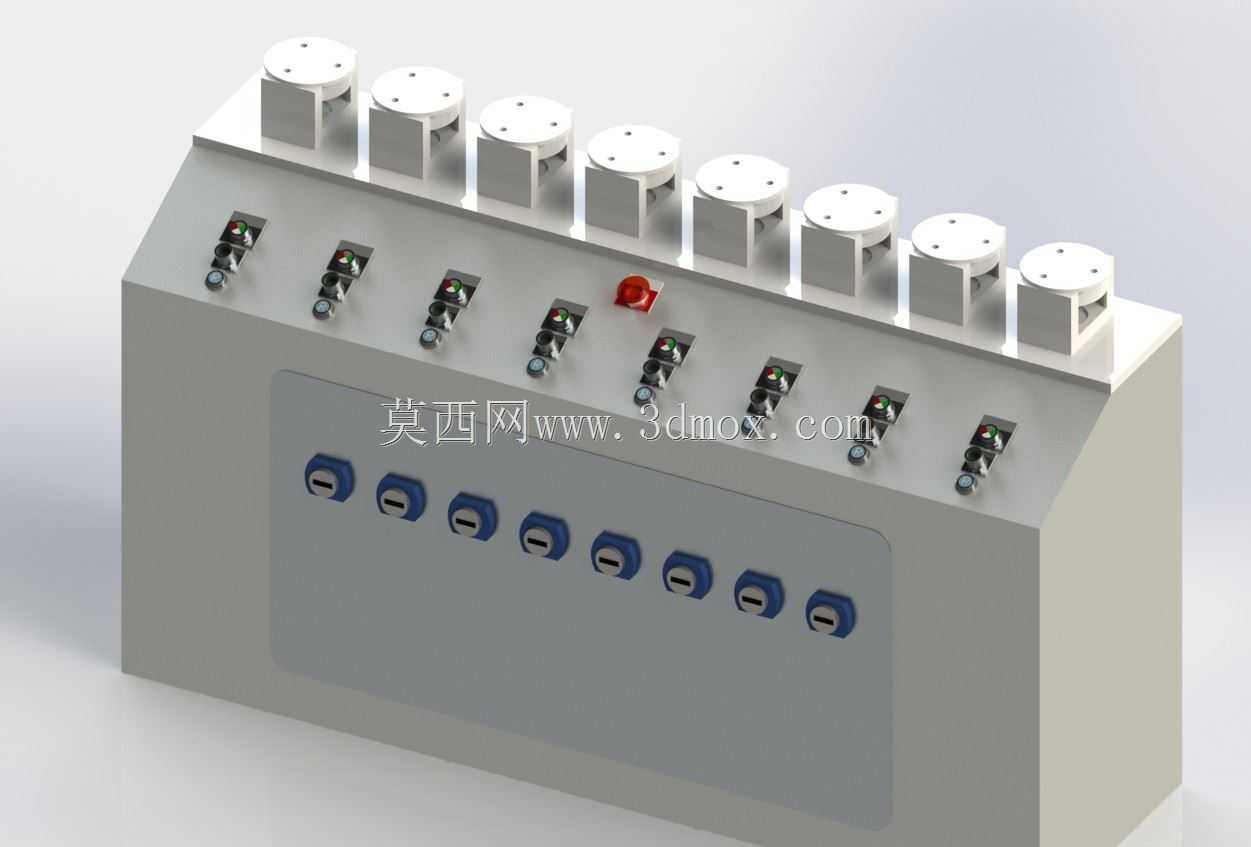

　　安装边界宽度控制在1200mm以内，深度不超过400mm，高度适配常规1100mm操作位高度，无需额外改造作业场地即可完成部署。上部沿台座顶面一字排布八个干燥介质输出接口单元，每个单元对应独立的阀控回路，接口采用标准快插式结构，可直接对接外径8mm的气动软管，适配常规工业压缩空气或者惰性干燥气体的管路连接，每个输出单元顶部设置圆形防护盖，避免作业过程中粉尘、切削液溅入接口造成堵塞。操作面板区域分为三排布局，最上排对应每个工位设置一个扳把式气控阀，阀件带位置锁定结构，可在全开、全关位置保持锁定，避免误触导致工位断气，阀件旁预留状态标识粘贴位，可对应标注每个工位的作业编号或者对应设备名称；阀组中间位置设置一个红色急停按钮，

　　可在出现管路泄漏、工位异常时一键切断所有气路输出，保障作业安全。中间区域为内嵌式安装槽，可嵌入安装流量显示仪表或者工位计时模块，槽体边缘做翻边处理，避免面板表面积液流入设备内部。最下排沿面板横向排布八个流量调节旋钮，每个旋钮对应一个工位的干燥介质流量调节，旋钮采用蓝色防滑包胶设计，旋转阻尼适中，可精准调节每个工位的输出流量，适配不同工件的干燥需求，比如针对精密电子元件可调小流量避免吹损元件，针对金属结构件可开大流量提升干燥效率。设备内部气路采用并联式排布，主进气口设置在设备背部下方，进气端预留过滤减压阀安装位，可对输入的压缩空气进行除水、除油以及压力调节，保证输出干燥介质的洁净度与压力稳定性，每个支路单独设置节流阀与气控阀，

　　互不干扰，单工位出现故障时可单独关闭对应支路进行维修，无需整体停机。面板上所有操作元件均采用嵌入式安装，元件表面与面板齐平或者略低于面板表面，避免搬运或者作业过程中磕碰损坏元件，面板与台座主体采用可拆卸式螺栓连接，检修时可直接拆下面板对内部气路、线路进行维护，无需整体拆解设备外壳。设备外壳表面采用喷塑处理，耐油污、耐轻微腐蚀，可适配机加工车间、表面处理车间、实验室等多种作业环境，外壳棱角处均做圆角过渡处理，避免操作人员磕碰受伤。从实际使用角度出发，这款控制站将多工位干燥作业的控制元件高度集成，相比分散式阀组安装，可减少60%以上的管路连接接头，降低管路泄漏风险，同时集中式的操作布局可减少操作人员的移动距离，单名操作人员即可同时管控八个工位的干燥作业，大幅提升多工位干燥工序的作业效率。在安装适配性上，设备背部预留标准电气接线孔与气路穿板接头安装位，可根据实际需求加装压力传感器、流量传感器，对接车间的设备管理系统，实现干燥作业的参数采集与远程监控，也可根据工位数量需求调整阀组与接口数量，拓展为四工位、六工位等不同规格的控制单元，适配不同规模的作业线需求。
