工业管路用L型歧管支撑固定构件

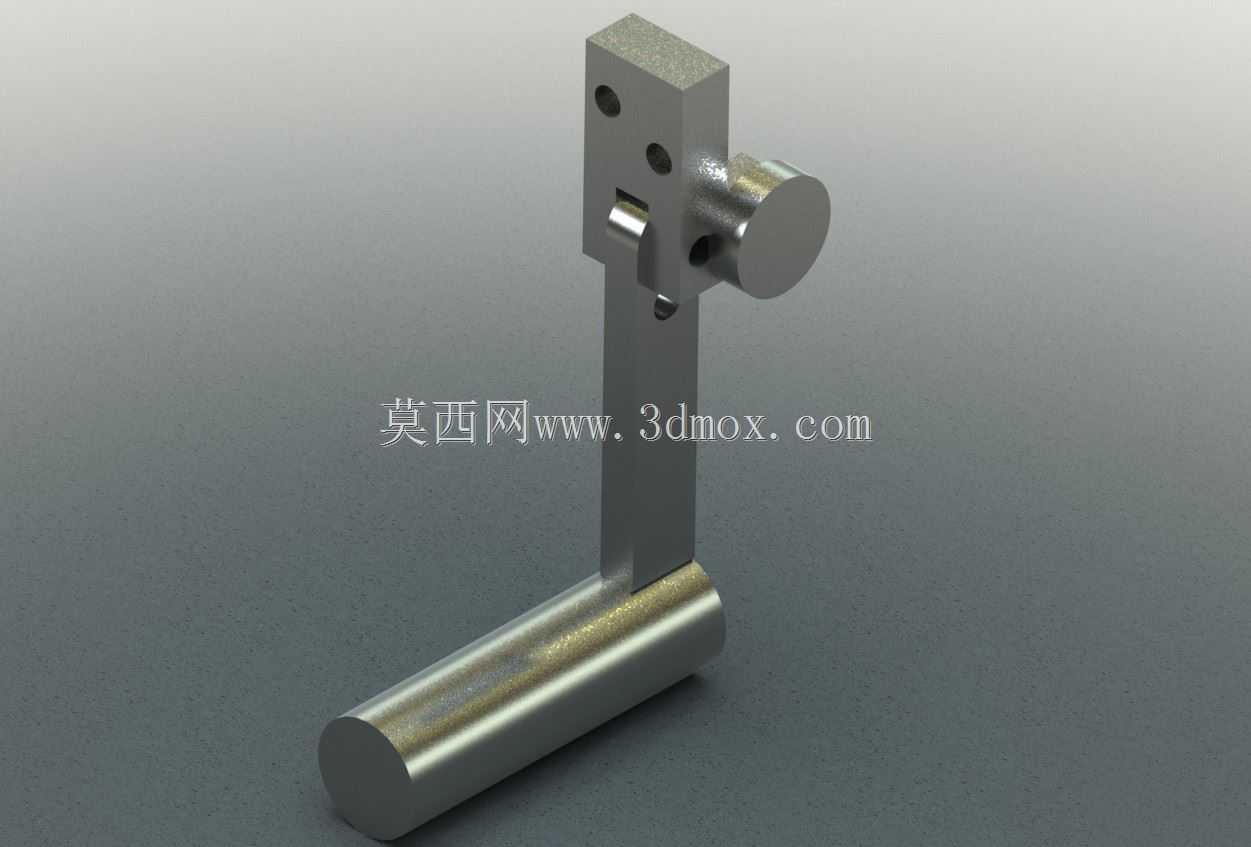

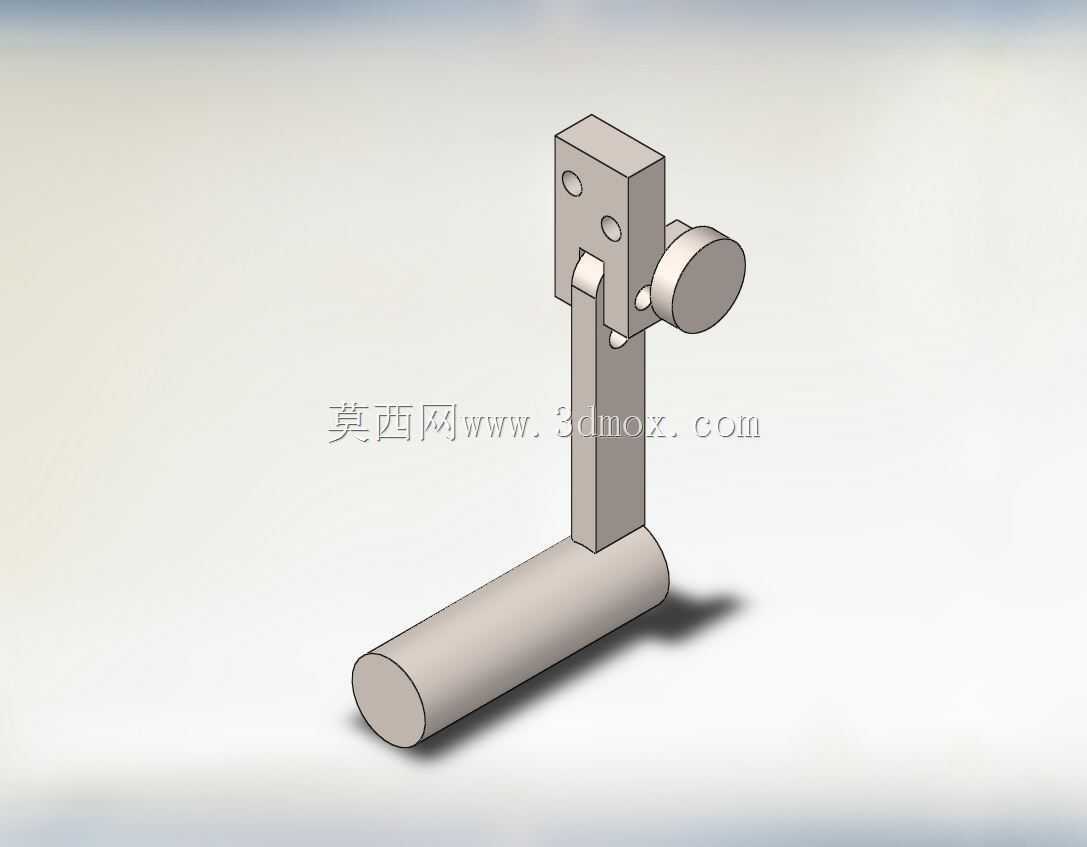

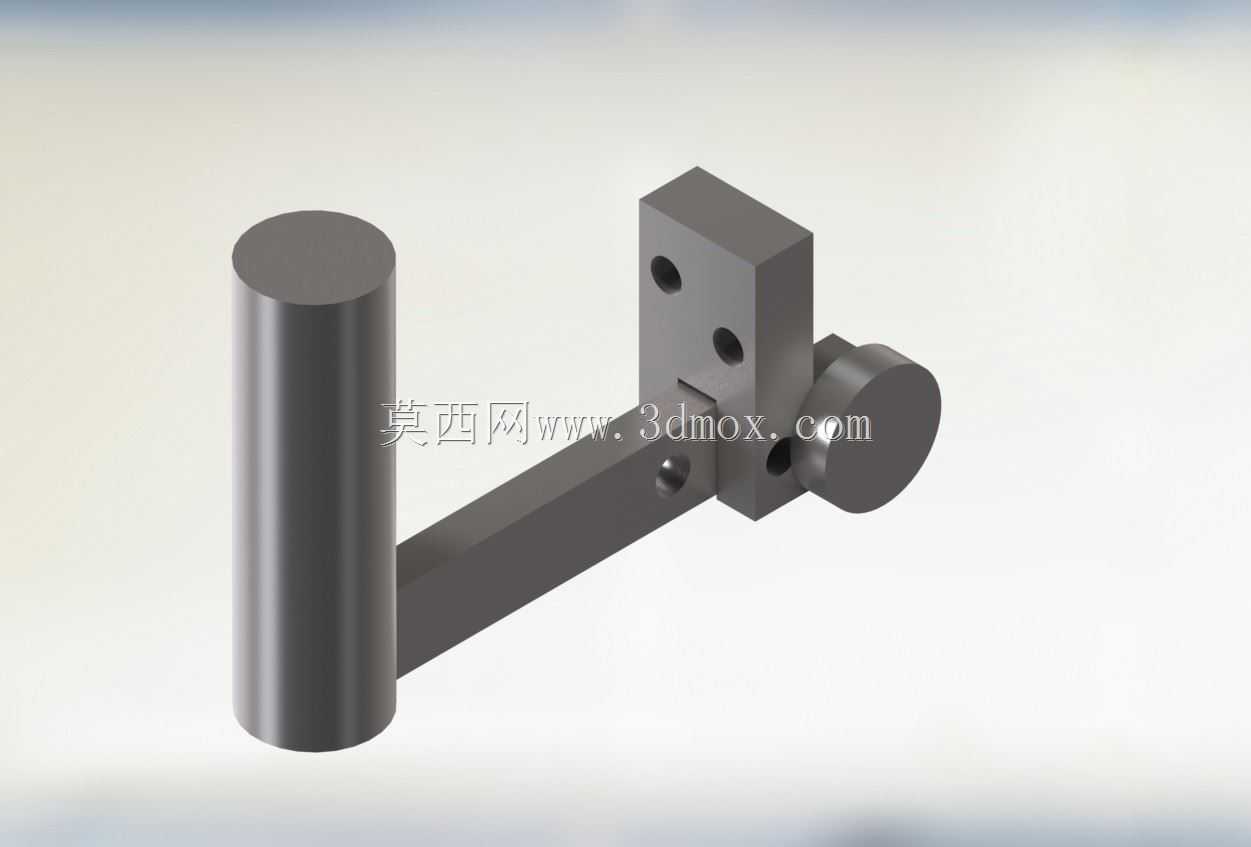

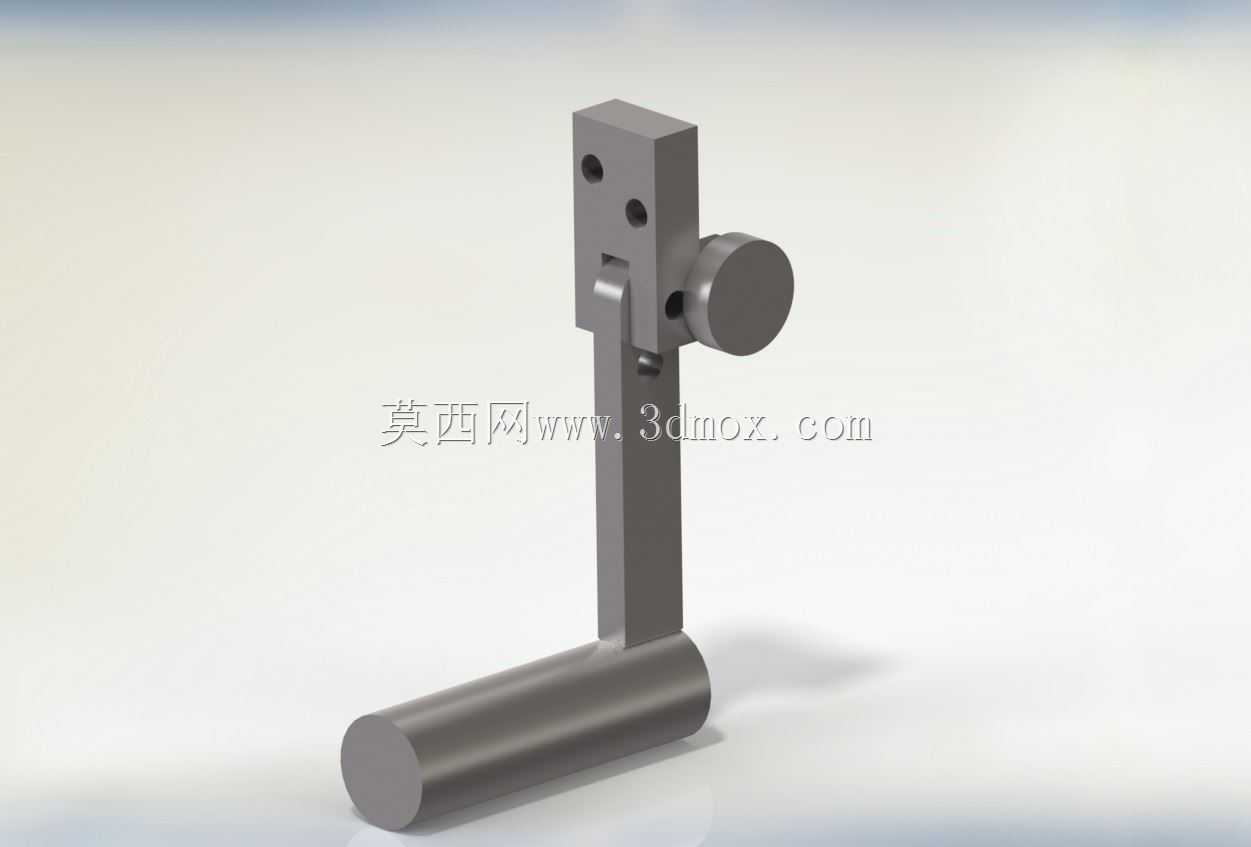

　　在流体输送管路系统、小型实验台流体回路、设备内置气路布设场景中，这类L型歧管支撑构件的使用频率极高，它主要承担歧管组件的空间定位、载荷承载与安装固定作用，避免管路运行过程中因介质脉动、设备振动引发的接头松动、管路偏移问题。从结构形态来看，该构件采用立式长杆搭配底部横向圆柱轴的L型布局，上部安装块设置了多组安装孔位，其中两组通孔用于穿设紧固件完成构件自身与设备基座的连接，侧部的螺纹孔用于锁紧调节旋钮，可实现上部夹持块的位置微调，适配不同外径的歧管装夹需求；侧部伸出的圆柱凸台为定位轴，可与设备机架上的预制定位孔配合，抵消构件承受的径向扭转力，避免长期受力后安装螺栓出现剪切疲劳。设计阶段首先要明确安装边界：

　　上部安装块的厚度需匹配常用紧固件的沉头深度，避免螺栓突出安装面干涉周边管路排布；立式长杆的长度根据歧管的布设高度确定，要预留出足够的管路接头操作空间，同时控制长杆的截面尺寸，保证在承受歧管及内部介质总重量时，杆部的扰度控制在0.1mm以内，避免管路对接时出现同轴度偏差。底部横向圆柱轴的作用有两个，一是作为辅助支撑面，可搭设在设备机架的支撑槽内，分担上部安装块的承载压力，二是可作为转动限位轴，当需要调整歧管角度时，松开上部紧固件后可绕该轴小范围转动，调整到位后再锁紧所有固定件，这种设计比完全固定式的支架多了小范围调节能力，适配现场安装时的位置偏差修正。实际选型时需要注意，上部夹持块的开口尺寸要与待固定歧管的外径匹配，若夹持间隙过大，

　　会导致装夹后歧管出现晃动，长期运行会磨损管路外壁；若间隙过小，则会出现装夹困难，甚至夹伤薄壁歧管的问题。安装孔的孔距要与设备基座上的预制安装孔位一致，否则现场安装时需要重新打孔，会破坏原有基座的结构强度。侧部的锁紧旋钮采用滚花设计，无需工具即可手动拧紧，方便日常维护时快速调整歧管位置，旋钮端部设置了防滑垫片，锁紧时不会刮伤安装块表面，同时能增大摩擦力避免松动。这类支撑构件的材质通常选用碳钢做发黑处理，兼顾结构强度与防锈能力，若应用在有腐蚀介质的环境中，也可更换为304不锈钢材质，此时需要重新核算杆部的承载能力，因为不锈钢的屈服强度略低于普通碳钢，需要适当增大杆部截面尺寸保证刚性。在三维建模过程中，需要重点关注各孔位的位置度公差，

　　尤其是安装孔与定位凸台的同轴度、垂直度要求，若公差设置过大，会导致安装时出现孔位错位、构件倾斜的问题；长杆与上下连接块的过渡处要设置圆角，避免应力集中，提升构件的抗疲劳寿命，因为管路运行时的持续振动会在直角过渡处产生应力集中，长期使用可能出现断裂问题。现场安装时，首先将底部横向圆柱轴卡入机架的支撑槽内，调整构件至垂直状态后，穿入上部安装块的紧固件，先不彻底拧紧，将歧管放入夹持位后调整至合适角度，再拧紧紧固件与侧部锁紧旋钮，最后检查歧管的水平度与连接接头的密封性，确认无松动后即可完成安装。这类构件虽然结构简单，但在流体管路系统中是不可或缺的辅助零件，其设计合理性直接影响整个管路系统的运行稳定性，很多现场出现的管路泄漏、接头损坏问题，往往都是因为支架选型不当、固定不牢导致的，因此在设计阶段就要充分考虑实际使用场景的载荷、振动、安装偏差等因素，不能仅做简单的结构堆砌。
