机械加工用左集成定位夹紧工装

　　在批量机械零件的铣削、钻削工序中，这类集成式夹具的应用场景十分广泛，尤其适配小型异形结构件的多工序连续加工需求，能替代传统多组分散装夹组件，减少工序间的工件拆装次数，有效压缩装夹辅助时长。从实际使用逻辑来看，该夹具的核心功能是为待加工工件提供稳定的定位基准与可靠的夹紧约束，避免加工过程中因切削力作用出现工件位移、振颤，最终保障加工尺寸精度与形位公差符合图纸要求。

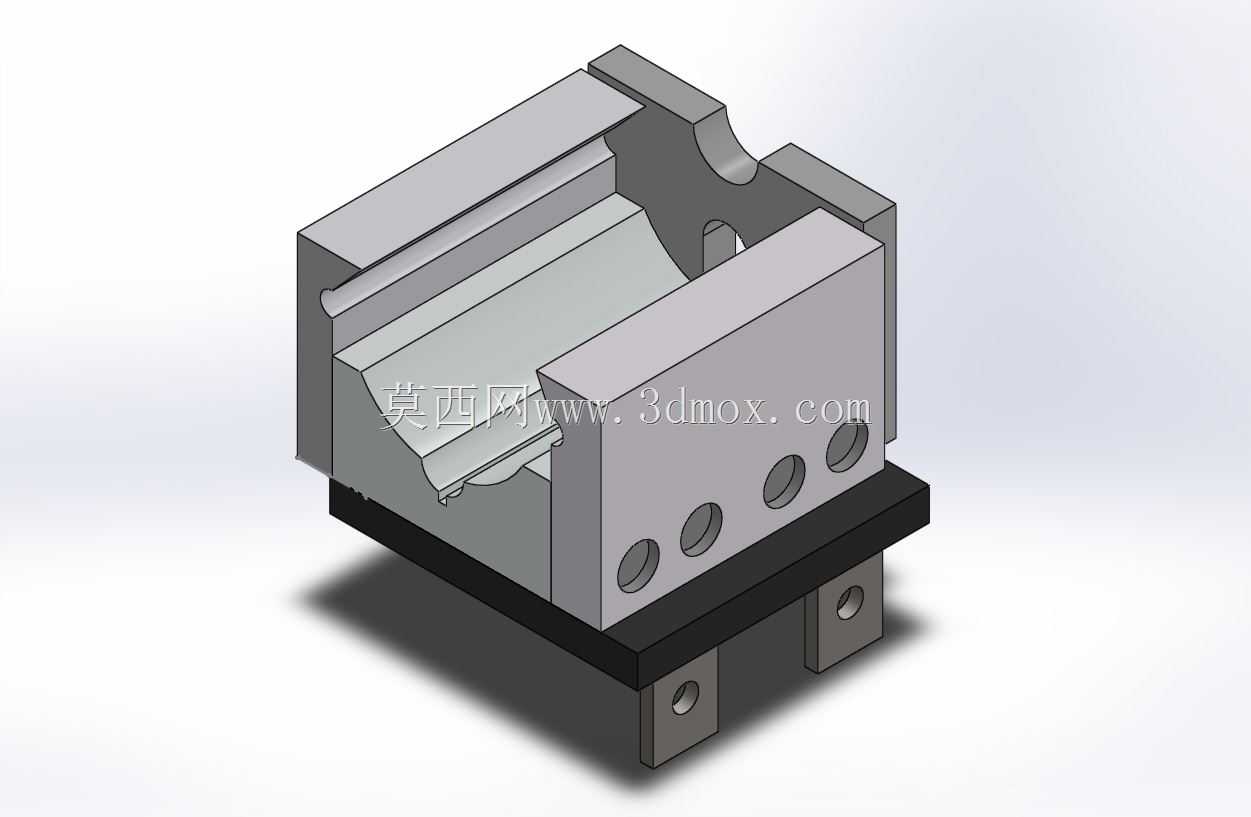

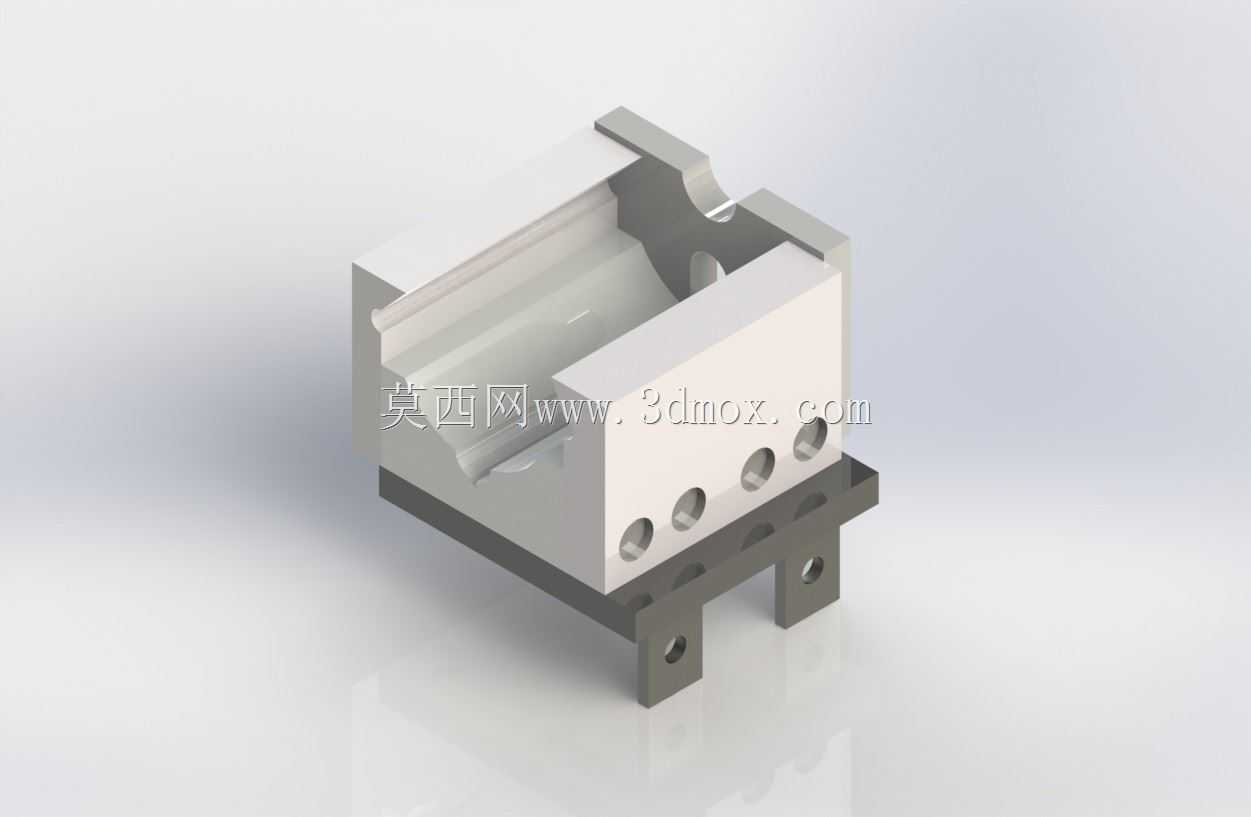

　　设计阶段首先要匹配对应工件的轮廓特征，夹具主体的型腔完全贴合待加工件的外部轮廓，实现粗定位的快速适配，操作人员上料时无需反复调整位置，即可将工件放入型腔完成初步定位。型腔侧壁预留的避让槽，是为了避开工件上的非加工凸台结构，防止装夹时出现干涉，同时也能减少夹具与工件的无效接触面积，降低工件表面被夹伤的概率。夹具正面开设的三个通孔为定位销安装孔，装入对应规格的圆柱销后，可与工件上的预制工艺孔配合，实现精准的位置约束，限制工件在X、Y轴方向的平移与转动自由度，确保每次装夹的位置一致性。

　　底部的两个带孔支脚是整个夹具的安装接口，设计时严格匹配机床工作台上的T型槽间距，安装时可通过T型螺栓直接将夹具固定在工作台指定位置，无需额外制作过渡连接板。支脚的高度经过核算，既保证夹具主体与工作台面留有足够的排屑空间，让加工产生的切屑能顺着间隙顺利排出，不会堆积在型腔内部影响后续装夹精度，又不会因为过高导致夹具整体刚性下降，在大切削量加工时出现共振。夹具上部的开口结构是为了给加工刀具留出足够的走刀空间，无论是铣削工件上端面，还是钻削侧面孔位，刀具都不会与夹具体发生碰撞，同时开口设计也方便操作人员在加工完成后快速取件，清理残留切屑。

　　从结构刚性角度考虑，夹具体的壁厚经过受力仿真验证，在承受最大夹紧力与切削反作用力的情况下，变形量控制在0.01mm以内，完全满足精加工工序的精度要求。型腔边缘做的倒角处理，一方面是去除加工毛刺，避免上料时划伤工件表面，另一方面也能起到导向作用，让工件更顺畅地滑入定位位置。这类集成夹具相比传统的组合夹具，省去了每次加工前重新拼装、校准夹具的步骤，长期用于同类型零件的批量加工时，稳定性与效率优势十分明显，同时整体结构紧凑，占用工作台面积小，可在同一台机床上并排安装多组，实现多工件同时加工，进一步提升设备利用率。在日常维护中，只需定期清理定位孔内的切屑、检查定位销的磨损情况，即可长期保持装夹精度，无需复杂的调试与维护操作，适配车间一线的实际使用环境。
