FEP热缩蓝色导入器生产线切割夹具

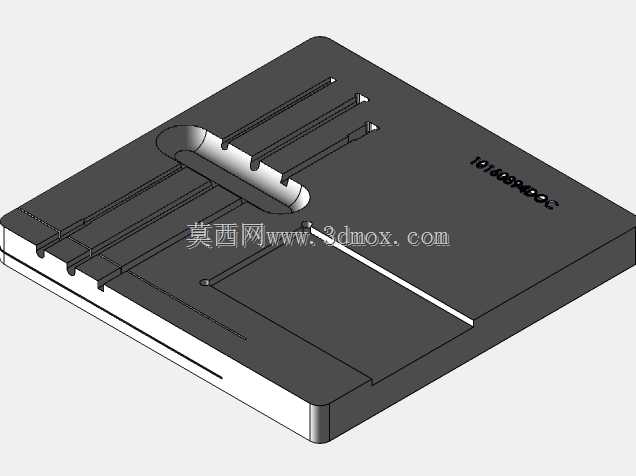

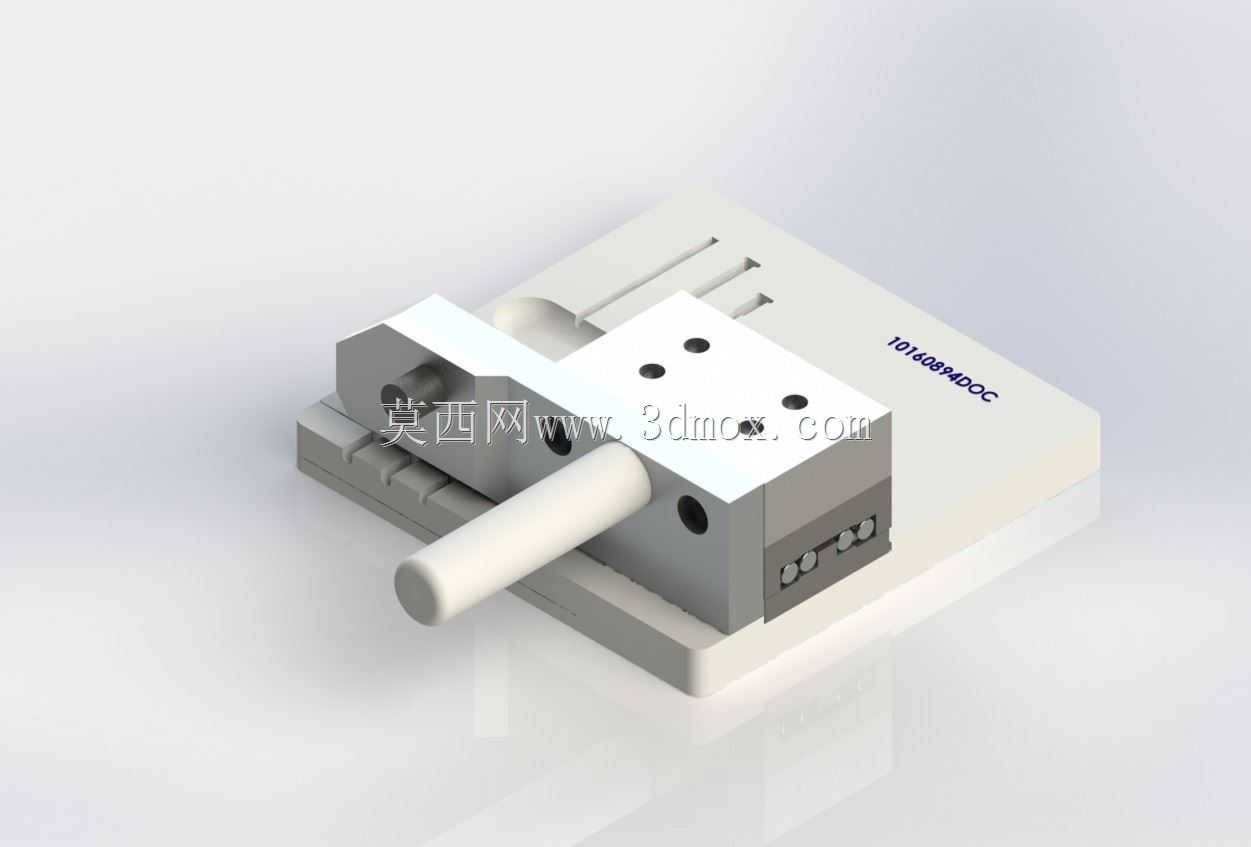

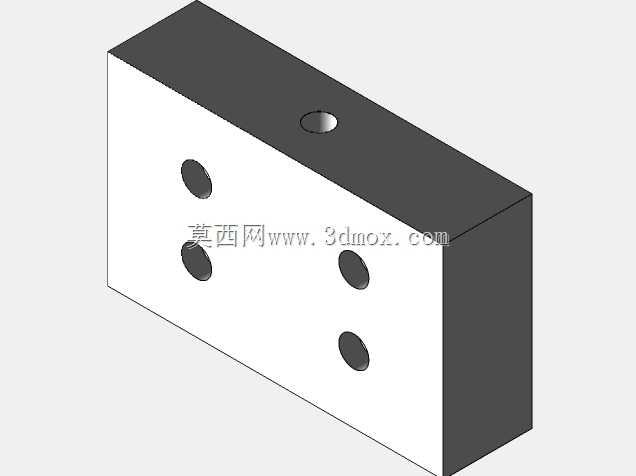

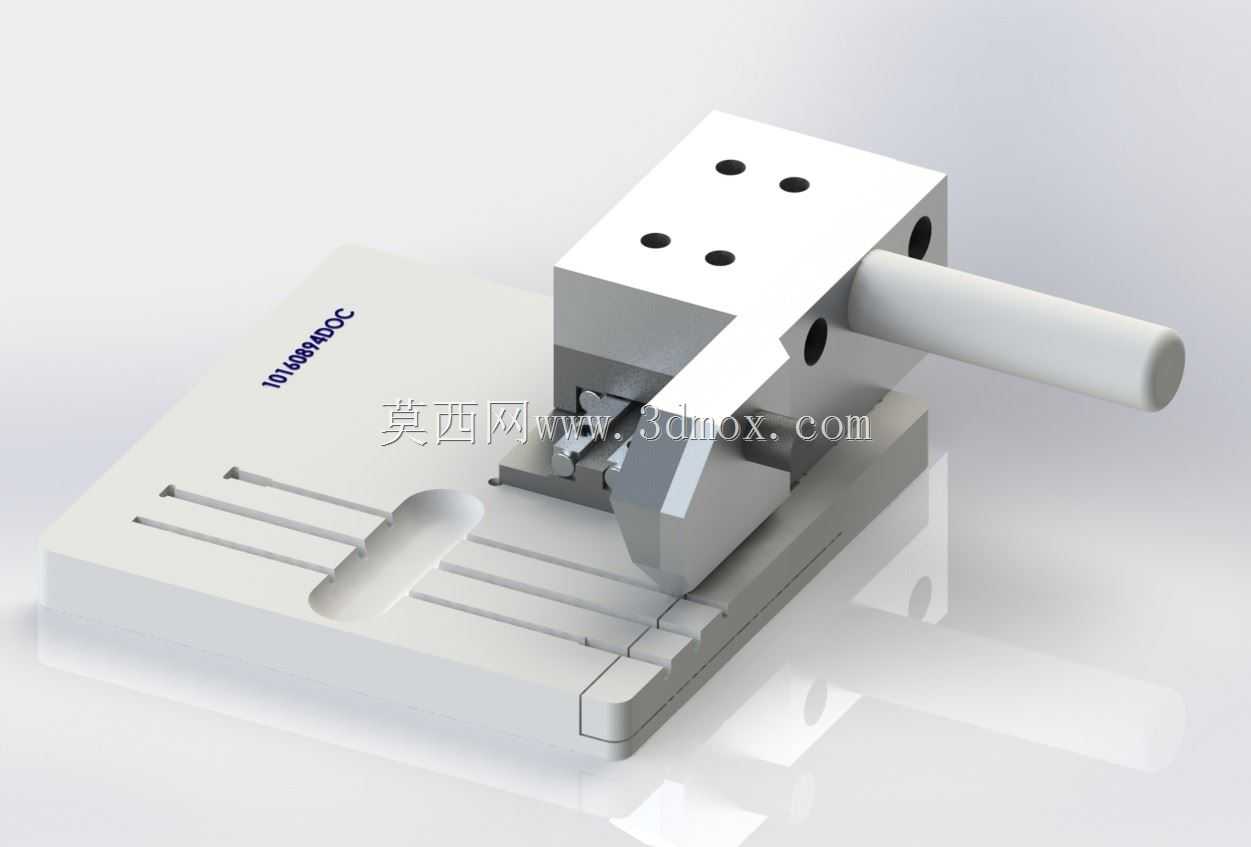

　　这套切割夹具主要适配FEP热缩管、蓝色导入器类零件的生产线在线切割工序，是产线工位上直接对接工件定位、夹紧的核心工装部件，区别于通用台钳类装夹工具，它针对特定工件的外形做了专属定位型面设计，能避免通用夹具装夹时出现的工件压伤、定位偏移问题。从结构布局来看，夹具采用底座加定位夹紧块的分体式组合结构，底座预留了和产线工位台安装的固定孔位，安装边界可适配多数现有生产线的工位安装间距，不需要对原有产线台做大规模改造就能直接换装，底座的平面度公差控制在0.02mm以内，保证夹紧块安装后的基准面统一。夹紧模块采用侧推式夹紧结构，配合带V型定位槽的固定块，能适配直径在指定公差范围内的轴类导入器工件，装夹时工件的轴向定位靠固定块端的定位台阶实现，

　　不需要每次装夹都重复测量定位尺寸，能大幅缩短单工位的装夹辅助时间，适配产线连续化作业的节拍要求。设计过程中优先考虑了产线操作的便捷性，夹紧操作的施力点设置在夹具侧方，操作时不会干涉切割刀具的走刀路径，夹紧块的接触面上做了微槽防滑处理，同时接触面的硬度做了调质处理，避免长期反复装夹出现接触面磨损导致的定位精度下降，日常维护时只需要定期清理接触面的切削碎屑，不需要频繁更换易损件。夹具的整体外形尺寸控制在小型工位工装的合理范围内，不会占用过多产线操作空间，切割工位的切屑排出路径在设计时就做了预留，底座上的排屑斜面能让切割产生的塑料碎屑自然滑落，不会堆积在定位型面内影响后续装夹精度。针对FEP材质和蓝色导入器的材质特性，

　　夹具的夹紧行程做了限位设计，避免夹紧力过大导致薄壁类工件出现变形，夹紧力的大小可通过侧方的调节螺钉做微调，适配不同批次工件的壁厚公差波动，不需要更换夹具部件就能覆盖同系列不同规格工件的装夹需求。在实际产线应用中，这套夹具主要承担切割工序前的工件精准定位作用，保证每一件工件的切割长度公差控制在工艺要求范围内，避免出现切割长度不齐、切口倾斜的不良品，相比之前采用通用夹具的作业模式，装夹效率提升明显，同时不良品率能得到有效控制。夹具的定位基准和产线原有切割设备的走刀基准做了统一匹配，安装时只需要一次校准基准，后续更换同批次工件不需要重复校准，能减少产线换型调试的时间成本。结构上没有采用复杂的气动或液压夹紧结构，

　　纯机械结构的设计让夹具的故障率更低，在产线长时间连续作业的工况下稳定性更好，不会因为气动元件漏气、液压元件漏油等问题导致产线停线，适合中小型加工生产线的长期使用需求。夹紧块上的定位孔和定位销采用过盈配合装配，装配后整体做了发黑防锈处理，能适应生产车间内有少量切削液的潮湿工况，不会轻易出现锈蚀卡滞的问题。
