多槽V型TV-16传动滑轮结构设计

　　在中小功率的机械传动场景中，这类多槽V型滑轮的应用覆盖范围极广，从普通农用加工设备、轻工输送线到小型机床的进给传动单元，都能见到同结构槽轮的身影。区别于单槽滑轮，多槽设计的核心价值在于可同时匹配多根三角带并行传动，在不增大带轮径向尺寸的前提下，大幅提升传动系统的负载能力，同时多根三角带的冗余设计也能降低单根皮带断裂引发的设备停机风险，适合连续运转的工况需求。

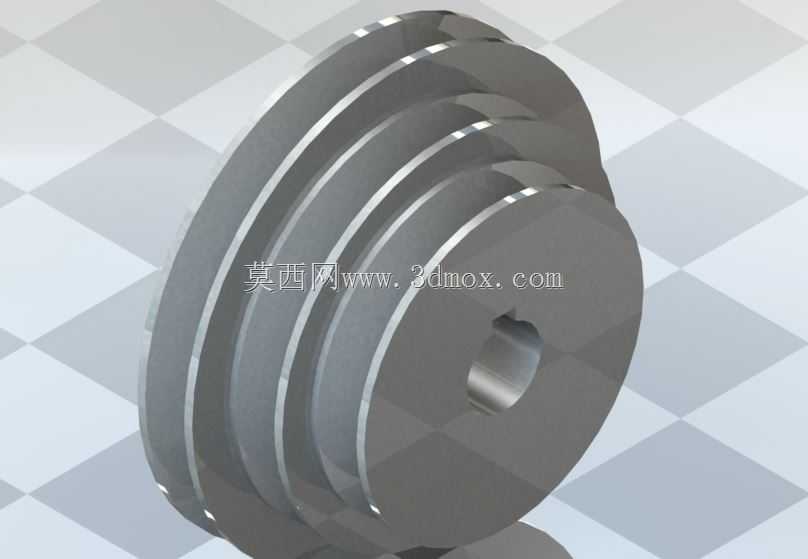

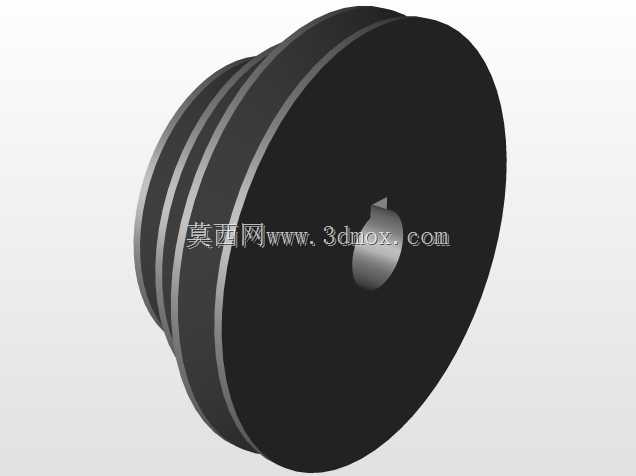

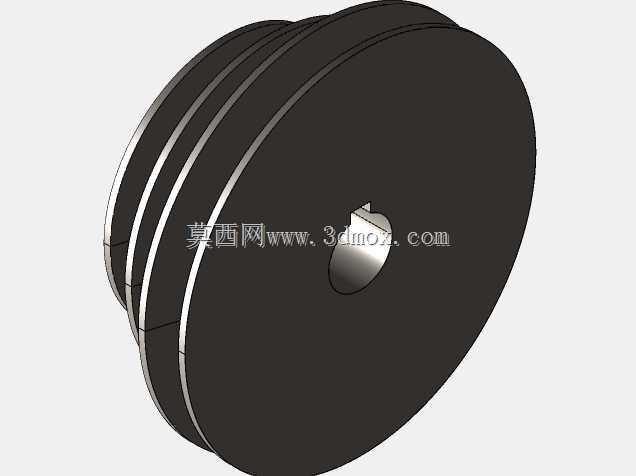

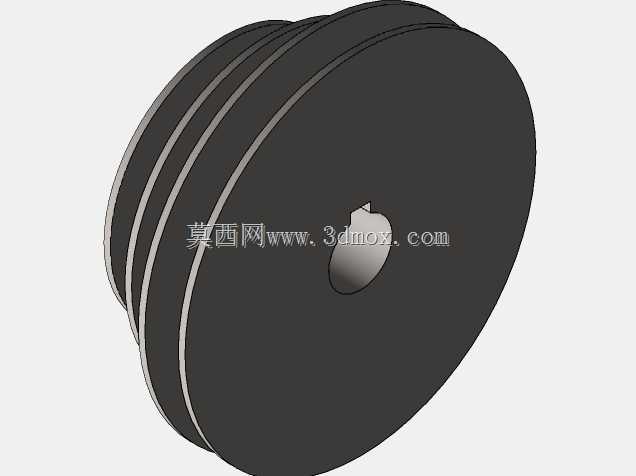

　　从结构设计逻辑来看，这款TV-16滑轮的轮槽采用等间距排布，每个轮槽的楔角严格匹配标准三角带的截面角度，保证皮带嵌入后与槽壁的接触面积足够，避免传动过程中出现打滑、皮带偏磨的问题。轮体采用整体式实心结构，没有多余的减重孔设计，这种设计思路并非保守，而是针对中小直径带轮的工况优化——小直径带轮如果开设减重孔，会大幅削弱轮辐位置的结构强度，在皮带张紧力的长期交变载荷作用下，容易在孔边出现应力集中引发的开裂，实心轮体虽然重量略大，但加工工序更简单，结构刚性更强，运转时的动平衡稳定性更好，尤其适合转速在1500rpm以内的中低速传动场景。

　　安装边界方面，中心的轴孔采用带键槽的设计，键槽的尺寸匹配标准平键公差，安装时可通过平键传递扭矩，避免带轮与传动轴之间出现相对转动。轴孔的孔径公差按照过渡配合设计，既保证装配时能顺利压入传动轴，又能避免运转过程中出现轴孔晃动引发的跳动。轮体的轴向总宽度与轮槽数量直接相关，四个轮槽的设计对应四根三角带的安装宽度，安装时需要注意带轮的端面跳动公差控制，通常要将端面圆跳动控制在0.1mm以内，否则会导致三角带在运转过程中出现轴向窜动，加剧皮带的侧面磨损，缩短皮带使用寿命。

　　实际选型应用时，需要注意这类滑轮的适配功率范围，多根三角带的总传动功率要大于设备的额定负载，同时要匹配对应槽型的三角带，不能混用不同截面型号的皮带，否则会出现部分皮带受力过载、部分皮带打滑空转的问题。安装时还要保证主动轮与从动轮的端面处于同一平面，偏差角度不能超过1度，否则会大幅增加传动过程中的摩擦损耗，还会导致皮带频繁脱落。轮槽的表面粗糙度需要控制在合理范围，既不能过于粗糙加剧皮带磨损，也不能过于光滑降低摩擦系数导致打滑，通常轮槽工作面的粗糙度达到Ra3.2即可满足使用需求。

　　从加工工艺角度，这类滑轮通常采用铸铁铸造成型毛坯，之后经过车削加工轮体外圆、轮槽、轴孔，再通过插床加工键槽，最后做动平衡校正即可交付使用。铸铁材质的自带润滑性也能降低皮带与轮槽之间的磨损，同时铸铁的减震性能较好，能吸收传动过程中的部分振动，提升整套传动系统的运转平稳性。在一些对重量有要求的特殊场景，也可以采用铝合金材质加工同结构滑轮，但铝合金的摩擦系数更低，需要对轮槽表面做滚花处理来提升摩擦力，同时铝合金的耐磨性较差，长期使用后轮槽容易出现磨损变形，更适合轻载、低转速的传动场景。
