可调式管道夹持紧固管钳结构设计

　　在民用给排水施工、工业油气管道运维、消防管路布设、化工管线检修等各类涉及圆形管材装拆的作业场景里，管钳是一线作业人员随身配备的核心手动工具，区别于普通开口扳手仅能适配固定规格六角紧固件的局限，这类工具专门针对光滑圆柱面的管材、大规格圆柱螺纹连接件设计，依靠钳口的咬合齿纹与工件表面形成足够静摩擦力，传递扭矩完成螺纹副的旋紧或松脱动作，避免管材表面打滑造成的作业效率低下、工件表面损伤问题。

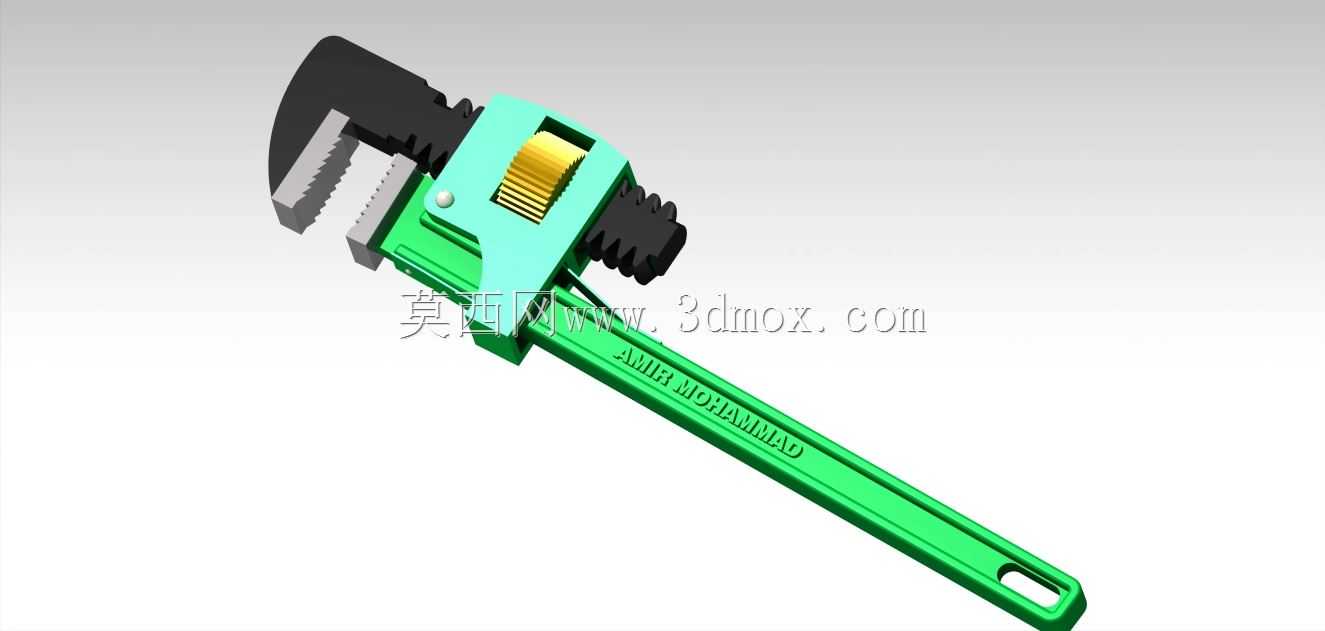

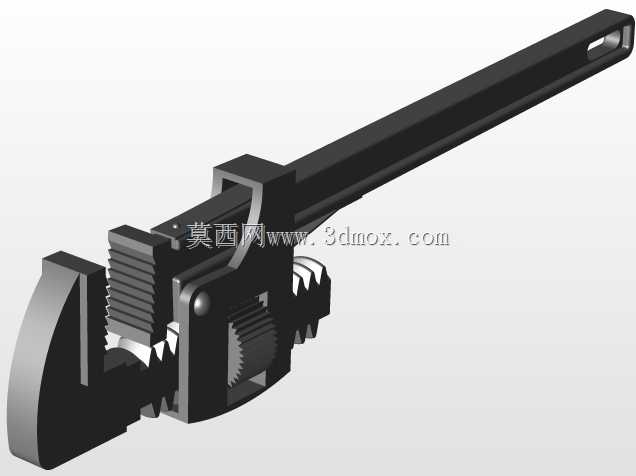

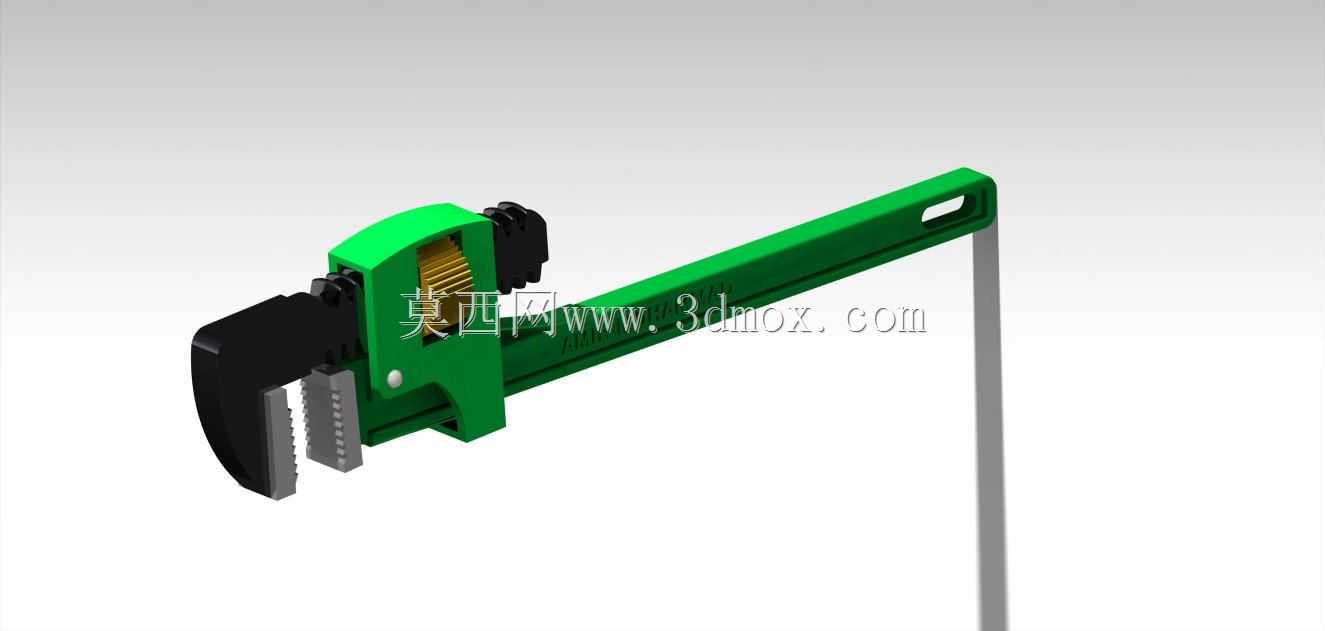

　　这套管钳的结构设计完全贴合手动工具的人机工程与受力逻辑，整体分为固定钳身、活动钳口、调节螺母、手柄、复位弹簧几个核心组成部分。固定钳身与长手柄采用一体化结构设计，作为整个工具的受力主体，材料选型偏向高强度中碳钢，整体做调质处理提升抗弯抗扭性能，手柄尾部设计有挂孔，方便作业间隙悬挂收纳，手柄表面的滚花纹理在沾有油污、水渍的作业环境下也能保证握持摩擦力，避免施力时脱手。活动钳口与固定钳身的钳头部分对应，两个咬合面都加工有深度均匀、齿尖朝向钳身尾部的斜向锯齿，这种齿向设计是核心受力细节：当向钳身尾部方向施力扳动时，齿尖会顺着施力方向更深地嵌入管材表面，咬合力度随施力大小自适应提升，反向施力时齿尖会自然滑出不会卡滞在工件表面，适配频繁换向的快速调整作业需求。

　　调节机构采用梯形螺纹副配合活动钳身的导轨槽实现开口度无级调节，转动钳头位置的调节螺母即可带动活动钳口沿固定钳身的导向槽平稳滑动，可适配不同外径的圆形管材，覆盖常规作业场景下从DN15到DN50的常用管材规格，调节行程内无卡顿、无旷量，保证咬合时钳口与管材表面完全贴合，避免局部应力集中造成的齿纹崩损、管材表面压痕过深问题。活动钳口与调节螺母之间设置有定位挡片，防止调节过程中活动钳口从钳身导轨槽内滑脱，提升工具使用的可靠性。

　　从安装边界与外形尺寸来看，这套管钳的整体长度适配成年人单手握持施力的最佳力矩区间，钳头闭合状态下的整体宽度可满足狭窄空间内的作业需求，比如墙面预埋管的接头装拆、设备内部密集排布管路的检修作业，不会因为钳头尺寸过大无法伸入作业空间。钳口的开合范围覆盖常规家装、工业运维的绝大多数管材规格，不需要频繁更换不同规格的工具即可完成多规格管材的装拆作业，降低作业人员的工具携带负担。

　　设计过程中针对受力薄弱环节做了专门的结构强化：固定钳身的钳头与手柄衔接位置做了圆弧过渡处理，避免直角应力集中造成的长期受力断裂问题，活动钳口的咬合齿部分做了局部淬火处理，齿面硬度达到HRC50以上，保证长期咬合金属管材不会出现齿纹磨平、崩缺的问题，而钳身主体保持适中的韧性，避免过硬造成的整体脆断风险。调节螺母的外圆加工有轴向滚花，即使戴劳保手套操作也能轻松转动调节开口度，不需要额外借助其他工具调整。复位弹簧的设置让活动钳口在松开调节螺母时可以自动回退，方便快速卡入管材后再收紧调节，提升作业效率。

　　实际作业过程中，这类管钳除了常规的金属管材装拆，还可以适配大规格的圆柱头螺栓、管件接头、圆形阀杆等特殊工件的拧动作业，相比普通活动扳手，它的咬合接触面积更大，不会因为受力集中造成工件棱角磨圆，对于表面精度要求不高的紧固件装拆场景适用性更强。钳身的重心设计靠近手柄握持位置，长时间手持作业不会出现前端坠手的疲劳感，手柄长度经过力矩核算，普通人手的握力即可通过杠杆原理在钳口位置输出足够的拧紧扭矩，满足常规管路连接的密封扭矩要求，不需要额外加接延长套管造成过载断裂风险。
