小型履带式遥控侦察作业载具结构设计

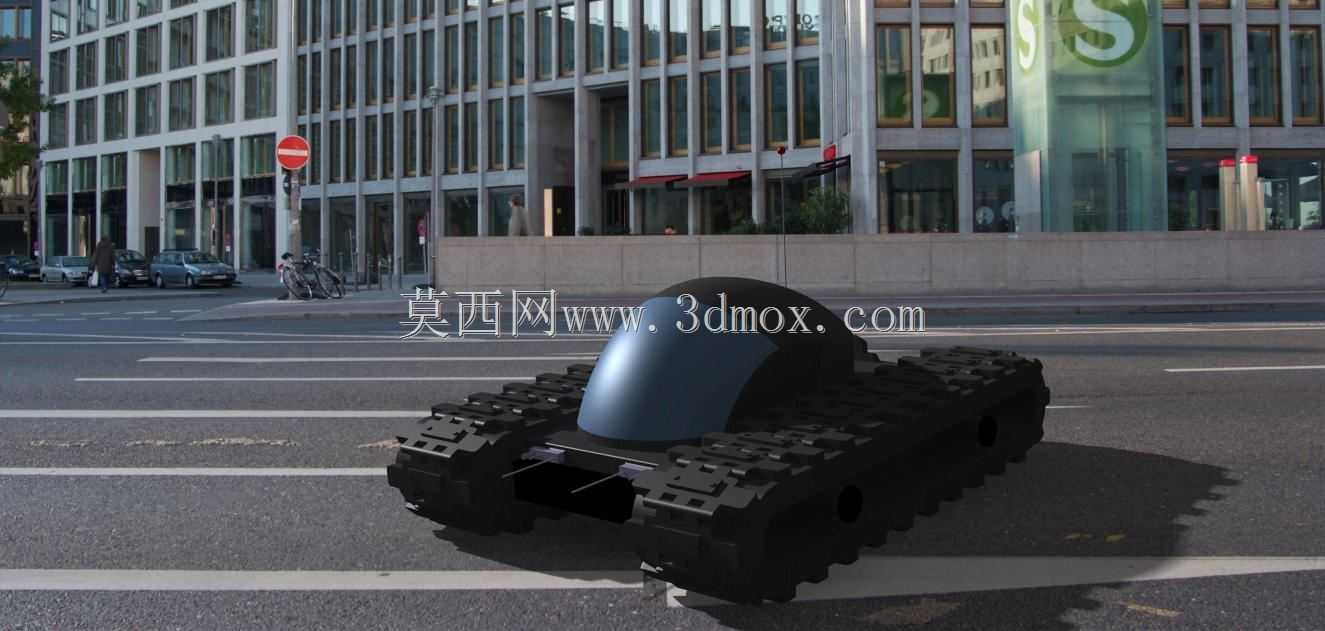

　　这款小型履带式载具的结构设计，核心面向狭小空间作业、高危环境侦察类场景的搭载需求，整体采用模块化的布局思路，将行走驱动、搭载舱、信号传输模块做了分区排布，避免不同功能模块在运行中出现干涉。从实际应用场景来看，这类载具可适配建筑坍塌现场的生命探测作业、狭窄管廊的巡检排查、易燃易爆区域的环境参数采集等场景，依靠履带行走结构的强通过性，能够跨越普通轮式结构无法通行的碎石堆、浅沟、台阶类障碍，相比同尺寸轮式底盘，接地比压更低，在松软土质、碎渣堆积路面的通行稳定性更优。

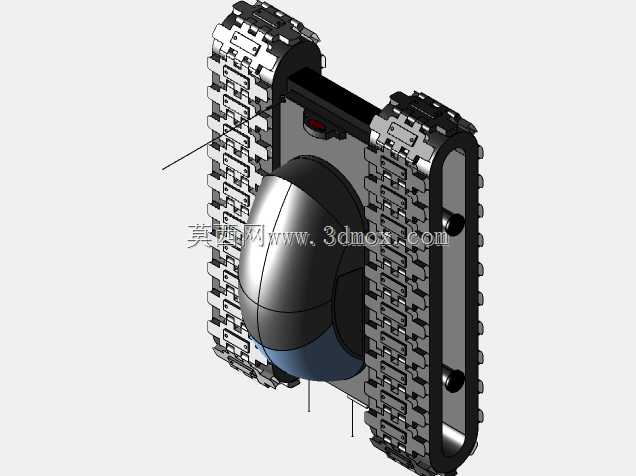

　　设计过程中优先考虑了结构紧凑性与载荷冗余的平衡，行走部分采用分段式履带板拼接结构，每块履带板设置有凸起的防滑筋，在湿滑、倾斜路面行驶时可提供足够的抓附力，驱动轮布置在载具后部，导向轮前置，上下支段的履带分别设置托带轮与负重轮，负重轮采用独立的小尺寸悬臂安装结构，可在遇到路面凸起时产生小幅位移缓冲，降低行驶过程中的颠簸对搭载设备的冲击。载具中部的舱体采用圆弧过渡的曲面外壳，一方面可以降低行驶过程中遇到低矮障碍物时的卡滞概率，另一方面曲面结构相比直角棱边外壳，在相同板材厚度下具备更好的抗冲击性能，遇到轻微碰撞时不易出现壳体变形。

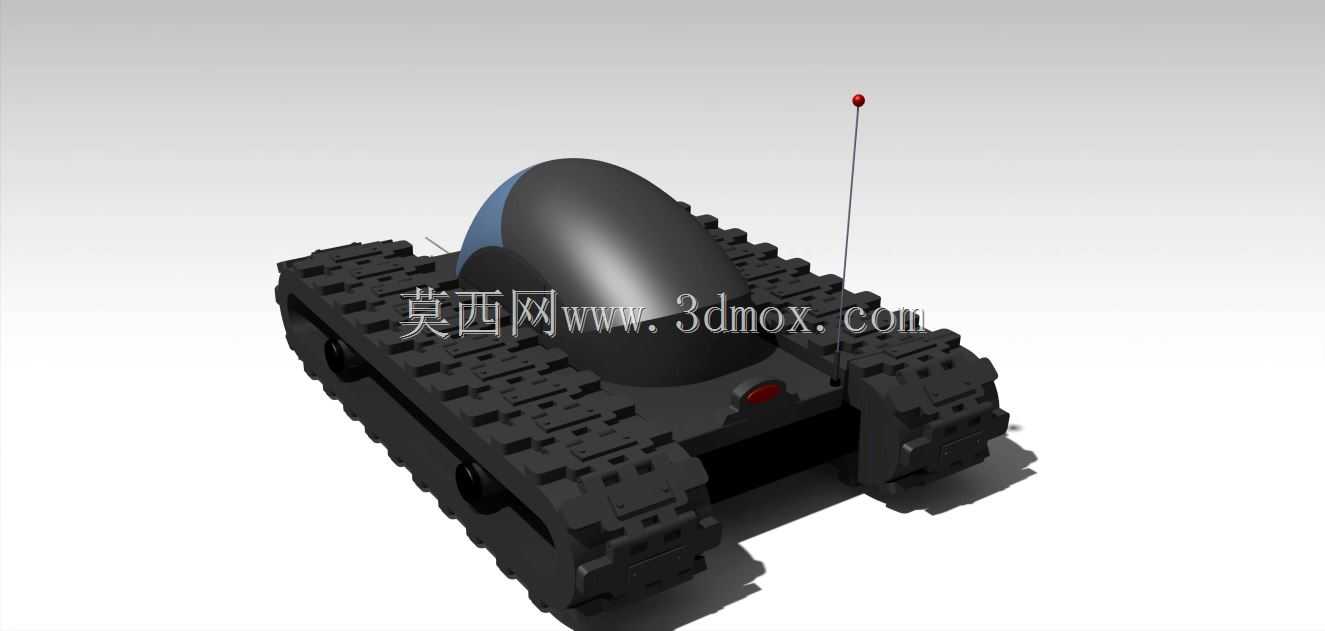

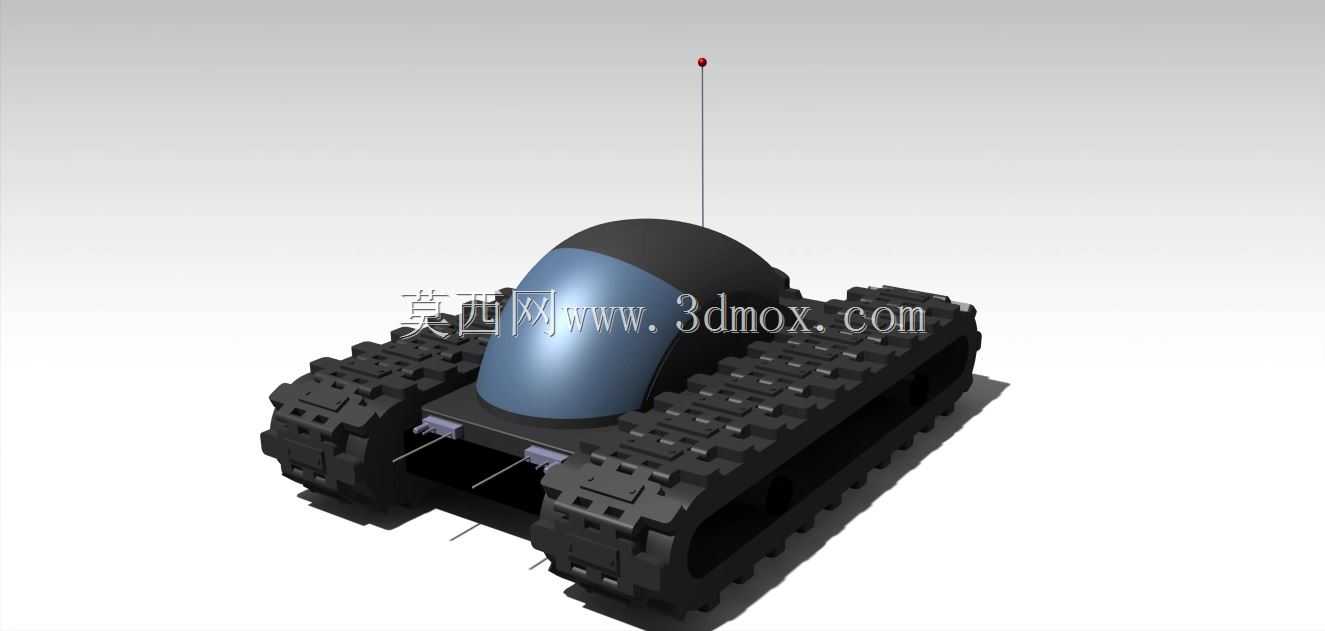

　　信号接收天线布置在舱体侧后方的高位位置，避免金属履带与舱体结构对无线信号产生屏蔽，天线根部设置有柔性缓冲段，当载具从低矮空间穿行时，即使天线碰到顶部障碍物也可发生弯折，不会出现天线折断的问题。舱体前端预留有标准的设备安装接口，可根据不同作业需求搭载摄像头、气体传感器、小型机械臂等功能模块，接口处预留了走线槽与供电触点，更换搭载模块时无需重新拆解舱体布线，可快速完成功能切换。

　　从安装边界尺寸来看，这款载具的整体宽度控制在常规成年人肩宽的三分之一左右，可顺利进入直径40厘米以上的管道、建筑坍塌后形成的狭小缝隙，整体高度控制在较低水平，行驶时重心贴近地面，在30度以内的倾斜坡面行驶时不会发生侧翻。履带的张紧结构采用后置可调式设计，通过调整导向轮的前后位置即可改变履带张紧度，日常维护时无需拆解整个行走机构，仅需松开锁紧螺栓调整位置即可完成张紧作业，降低了现场维护的操作难度。

　　驱动部分的动力元件布置在舱体下部两侧，直接与驱动轮连接，减少了传动环节的动力损耗，同时双侧独立驱动的布局可实现载具的原地转向，在狭小空间内无需大半径转弯即可调整行进方向，适配狭窄作业区域的移动需求。舱体内部预留有足够的电池安装空间，可根据续航需求选配不同容量的供电模块，电池仓采用抽拉式结构，更换电池时无需打开整个舱盖，可在作业现场快速完成能源补给。外壳的拼接处均设置有密封胶条安装槽，装配后可达到日常防尘防泼溅的防护等级，能够适应雨天户外、多粉尘作业环境的使用需求，不会因为少量进水或粉尘进入导致内部电路故障。

　　在结构强度校核阶段，针对履带板、负重轮支架、舱体安装座这些受力集中的部位，均做了加厚处理与圆角过渡，避免应力集中导致的结构断裂，载具整体的额定搭载重量可覆盖常规小型侦察设备的重量需求，在搭载标准探测模块时，行走机构的运行负载仍处于合理区间，不会出现动力不足、行走打滑的问题。
