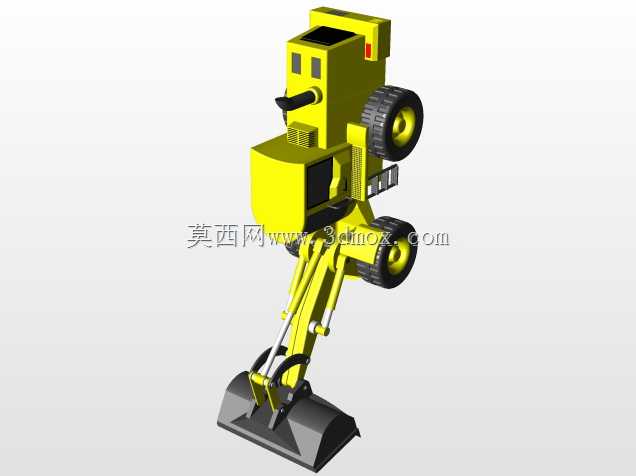

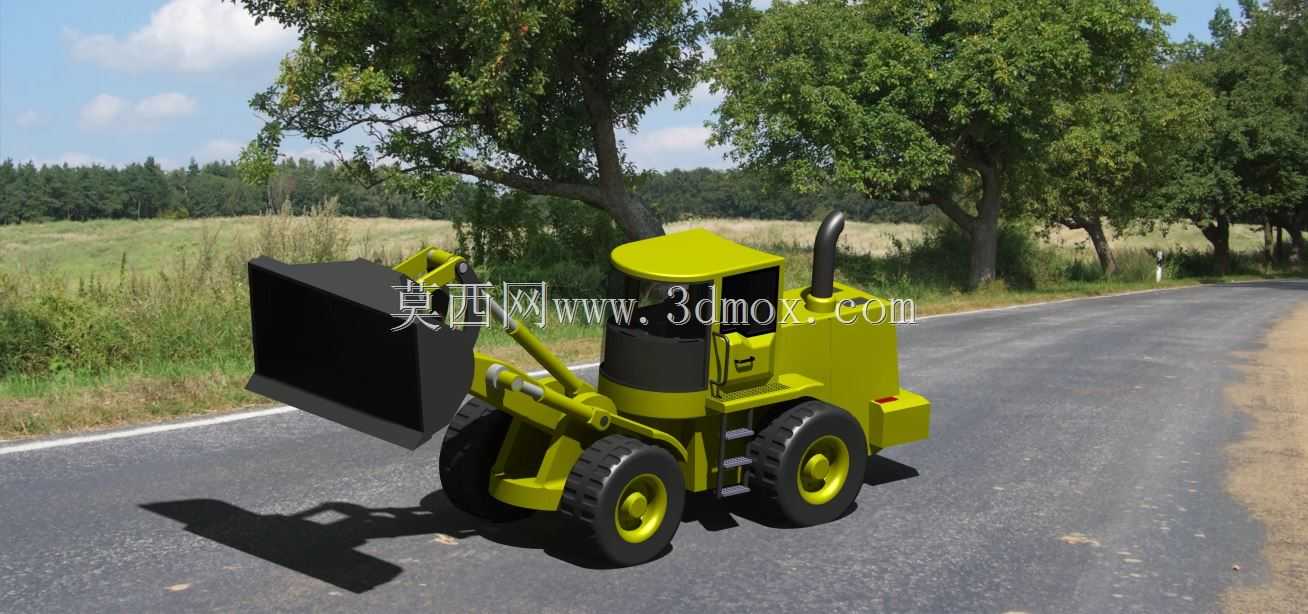

小型轮式装载机整机结构三维设计

这款轮式装载机的三维结构设计，围绕小型工程场景的作业需求展开，整体布局紧凑，适配乡镇基建、厂区物料转运、园林施工、农田水利修整等狭窄作业面的使用场景。不同于大型矿用装载机的重载设计取向，该机型优先考虑小范围转向灵活性与低矮空间通过性，整机轴距控制在适配窄路通行的范围，车身宽度满足乡村便道、厂区车间内部通道的通行边界，转弯半径设计适配零散作业点的频繁转场需求，无需额外拓宽作业通道即可完成铲装、转运、卸料全流程动作。

从功能结构来看，工作装置采用前置反转六连杆机构，铲斗铰接点的运动轨迹经过反复校核，举升过程中铲斗收斗角保持在合理区间，避免转运过程中物料撒漏，卸料时最大卸料高度满足常见农用运输车、轻型自卸卡车的货厢高度匹配要求，无需额外垫高作业面即可完成卸料对接。动臂油缸与转斗油缸的铰接位置经过受力优化，在保证掘起力满足散料铲装需求的前提下，降低了液压系统的工作压力负载，减少常规作业工况下的液压元件损耗。

行走系统采用四轮驱动布局，轮胎选用深花纹工程轮胎，适配砂石路面、松软泥土地面的附着需求，轮边减速结构的布置兼顾了传动扭矩输出与底盘离地间隙要求，保证在凹凸不平的作业场地通行时，底盘传动部件不会被地面凸起剐蹭。驾驶室采用框架式结构，视野覆盖铲斗作业全范围，操作员坐姿状态下可直接观察铲斗刃口与物料堆的接触位置，减少作业盲区，操纵杆件的布置符合人机工程学要求，常用的举升、转斗、换挡操作均在手臂可及的舒适范围内，降低长时间作业的操作疲劳度。

整机动力舱布置在车身尾部，与前部工作装置形成重量配平，满载铲斗举升状态下整机纵向稳定性满足作业安全要求，不会出现前倾失稳风险。动力舱的检修开口预留了足够的操作空间，日常保养时的滤芯更换、油液检查、管路紧固等操作无需大面积拆解外壳，适配野外作业场景下的快速维保需求。液压管路的排布沿车架内侧走线，通过管卡固定在车架预设的安装点上，避免作业过程中管路与运动部件发生摩擦干涉，同时预留了管路热胀冷缩的伸缩余量，延长液压管路的使用寿命。

在设计校核过程中，重点对车架铰接点的受力载荷、工作装置的运动干涉、转向系统的最大转角限位进行了多轮仿真验证，确保全行程动作下各部件之间无碰撞，结构应力分布在材料许用范围内。转向系统采用铰接式转向结构，前后车架通过中央铰接销连接，转向时前后车架折腰转向，配合小轴距设计，实现狭窄场地的灵活掉头，适配零散分布的作业点快速转场需求。
