汽车改装双出排气尾段结构设计

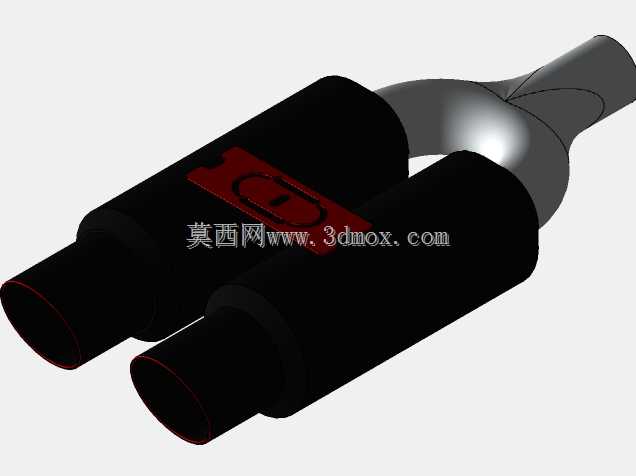

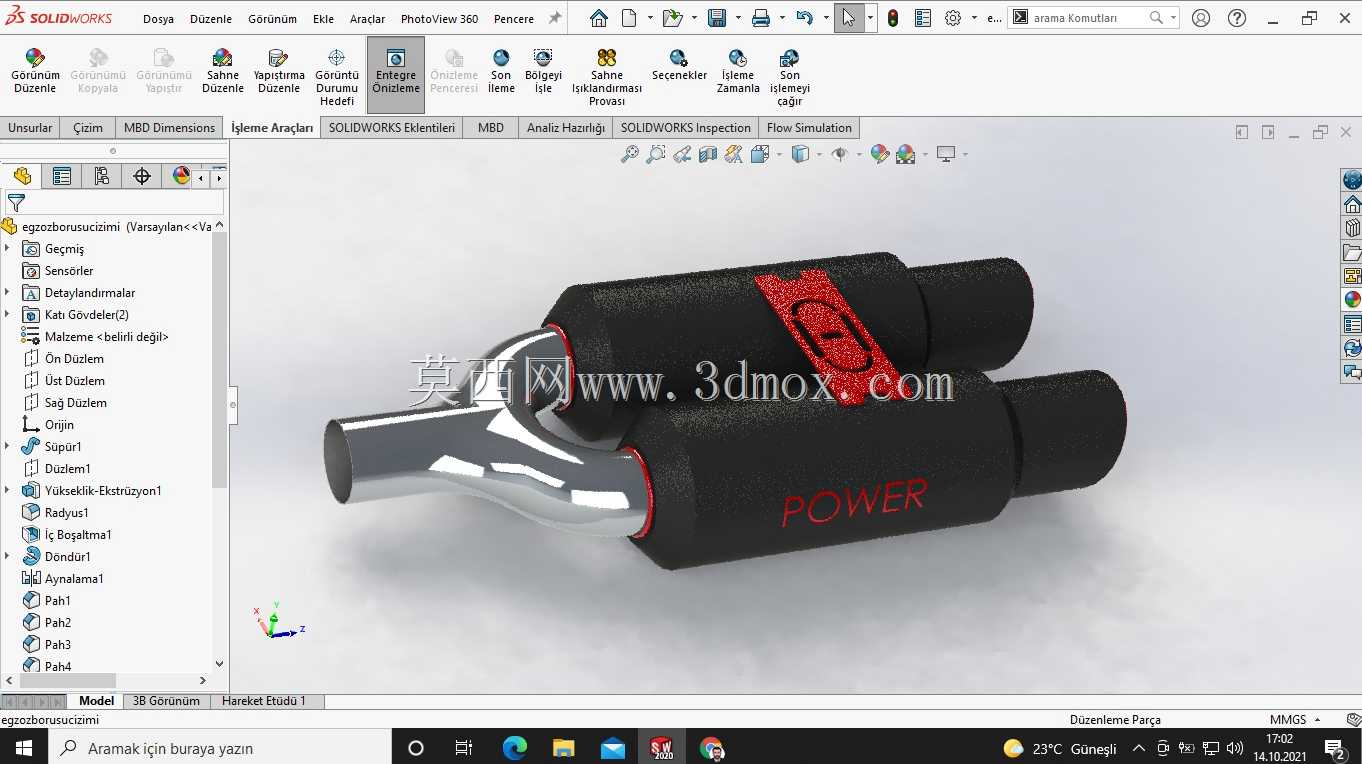

　　这套双出排气尾段的结构设计，核心面向民用乘用车辆的后市场改装场景，同时也可作为量产性能车型排气系统开发阶段的结构验证参考。日常道路行驶中，排气尾段承担着最后一段废气导流、排气脉动衰减以及外观装饰的多重作用，设计过程中首先要匹配车辆后保险杠的安装空间，避免与后防撞梁、后备胎槽、后悬挂下摆臂产生运动干涉，尤其是车辆满载颠簸工况下，排气尾段的晃动余量需要控制在15mm以内，防止高温管壁触碰周边塑料件引发老化甚至起火风险。从功能实现角度看，双出结构并非单纯的外观装饰，内部流道的等长设计直接影响各缸排气的背压一致性，建模阶段特意将两个出气支路的流道长度差控制在5mm以内，减少不同气缸排气脉冲的相互干扰，保证中高转速区间的排气顺畅度，

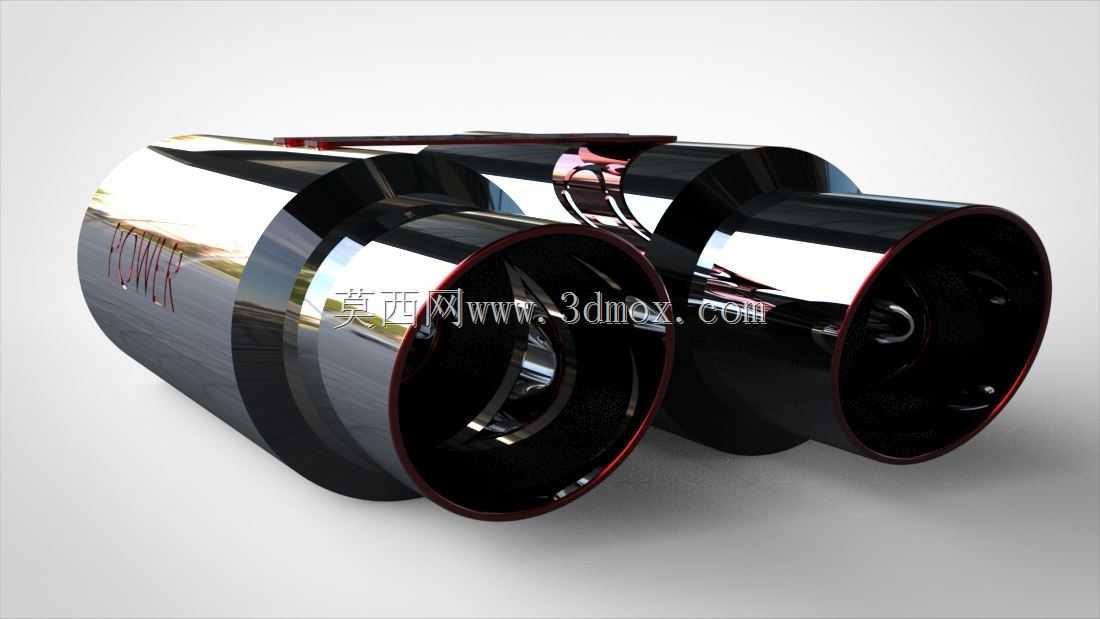

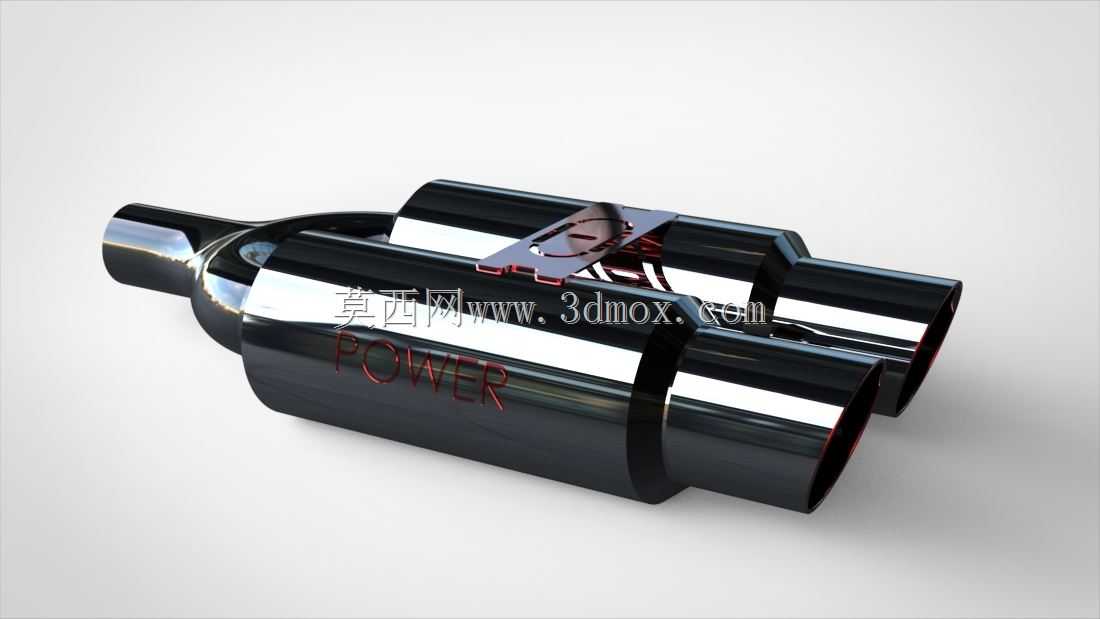

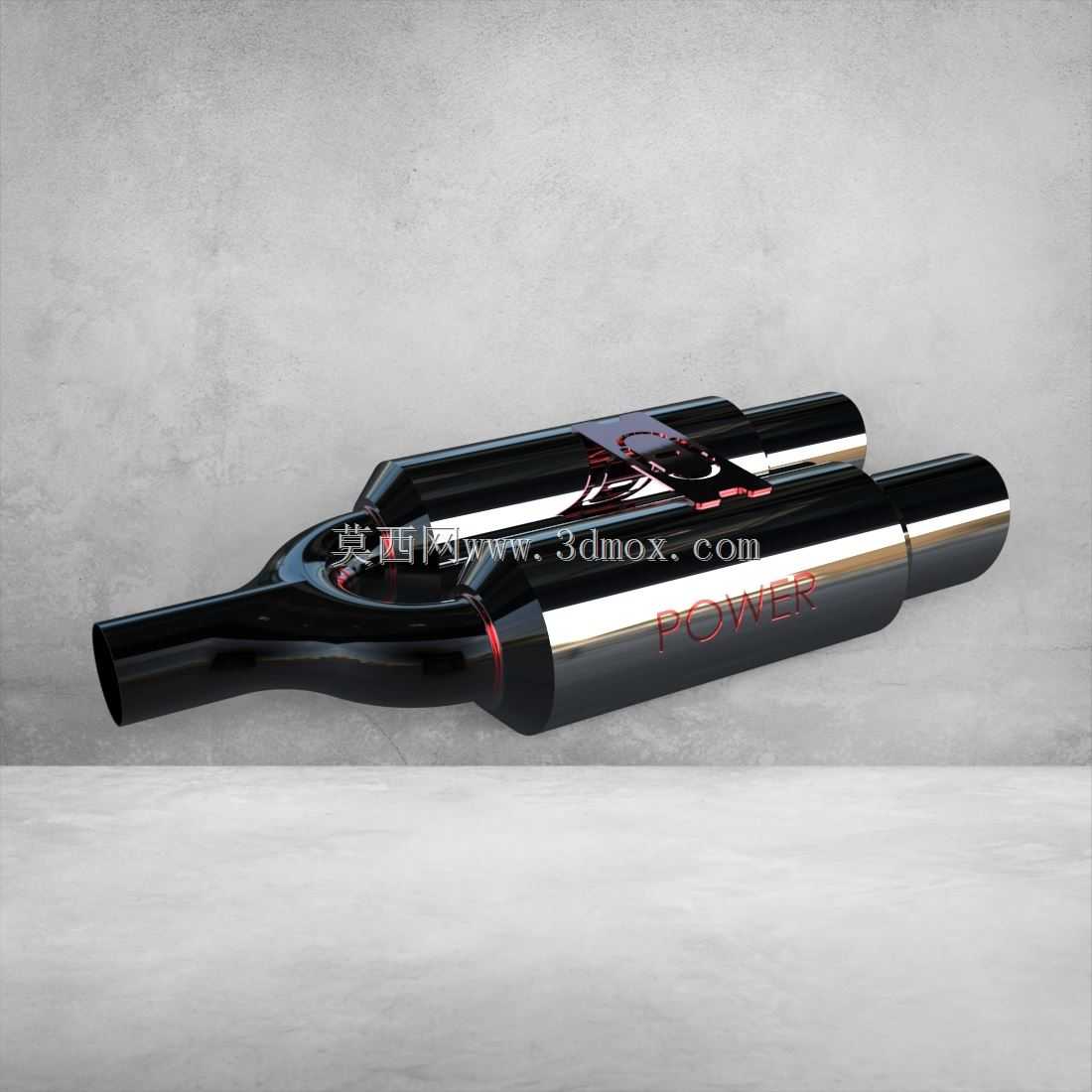

　　同时尾段内部预留了消音棉填充腔的安装位，可根据使用需求调整消音阻尼，兼顾日常行驶的静谧性与高转区间的排气声浪质感。外形设计上采用了亮面镀铬装饰罩与黑色高温涂层主体结合的方案，装饰罩的边缘做了1.5mm的圆角处理，既避免安装过程中划伤施工人员，也能减少车辆行驶过程中的风切噪音，主体壳体采用1.5mm厚的耐高温不锈钢板材冲压成型的结构思路，焊接边预留了3mm的搭接余量，方便后续工装夹具定位焊接，减少焊接变形量。安装边界方面，进气端采用标准的63mm管径快接法兰结构，可适配多数2.0L及以下排量车型的原厂排气中段接口，吊耳安装位的位置严格对应主流家用轿车后副车架的原厂吊点坐标，不需要额外打孔切割就能完成原位安装，

　　两个出气尾嘴的中心距控制在180mm，伸出后保险杠端面的距离为20mm，既不会因为伸出过长影响通过性，也不会因为缩进太多导致排气废气长期熏黑保险杠漆面。流道设计阶段特意做了内壁的顺滑过渡处理，所有弯折位置的弯曲半径不小于管径的1.5倍，减少气流在弯折处的紊流产生，降低排气阻力的同时也能减少高频气流噪音的出现，尾嘴的出气端做了15度的斜切处理，引导废气向斜下方排出，避免直吹后车或者地面扬尘。考虑到排气系统长期处于高温、带冷凝水腐蚀的工作环境，壳体底部预留了3mm直径的排水孔位置，防止冬季短途行驶时冷凝水长期积存在壳体内部腐蚀板材，延长部件的使用寿命。整个结构的重量控制在3.2kg以内，相比同规格的原厂铸铁排气尾段减重超过40%，不会给后悬挂增加过多的簧下质量，对车辆的操控响应影响控制在可忽略的范围内。
