车载圆形指针式燃油液位显示表结构设计

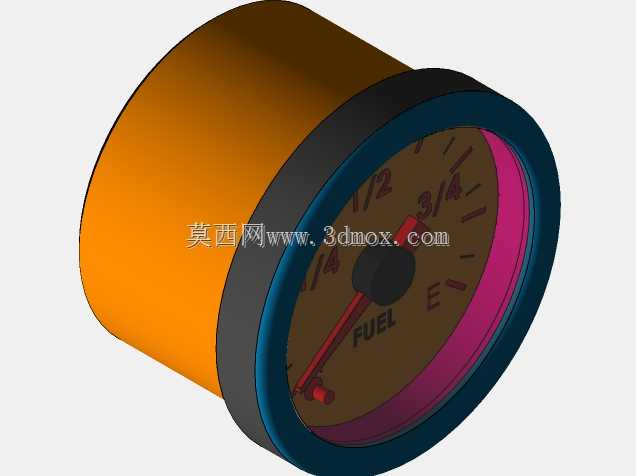

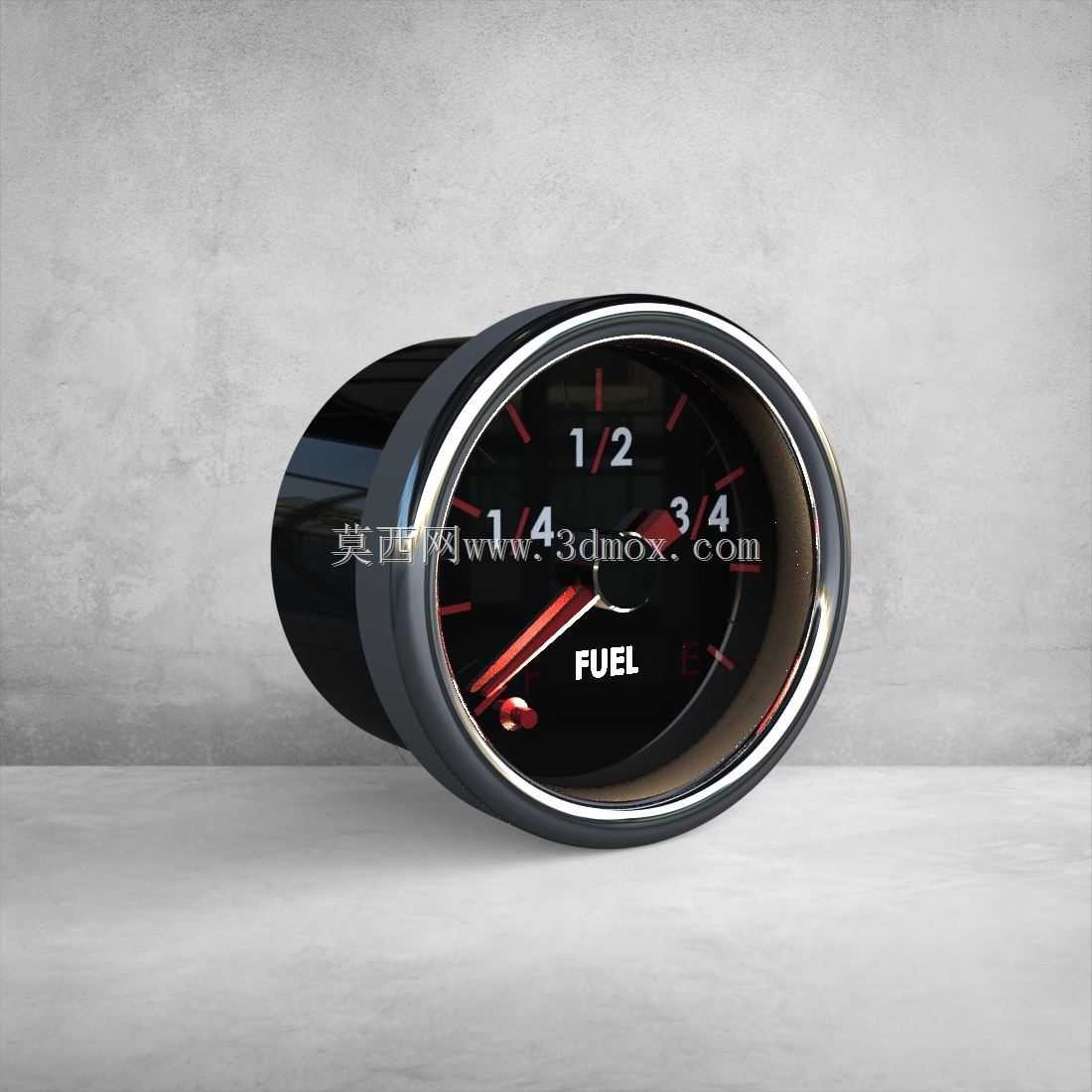

　　在乘用车辆、商用工程车辆的驾驶舱仪表集群中，燃油液位显示装置是驾驶员获取油箱剩余油量信息的核心交互部件，直接关系到行程规划、续航判断与行车安全，其结构可靠性、显示辨识度、安装适配性是仪表开发阶段需要重点考量的核心维度。这款圆形指针式燃油表的整体结构围绕嵌入式安装场景展开，外轮廓采用亮面镀铬金属包边设计，既可以和驾驶舱内其他圆形仪表（车速表、转速表、水温表）形成统一的视觉风格，也能通过金属边框提升部件的抗磕碰能力，适配日常使用中可能出现的擦拭、轻微触碰场景。表盘基底采用高对比度黑底设计，刻度标识采用白色哑光印刷工艺，避免强光照射下产生镜面反射干扰读数，刻度区间按照油箱满位、3/4液位、1/2液位、1/4液位、空位做线性划分，

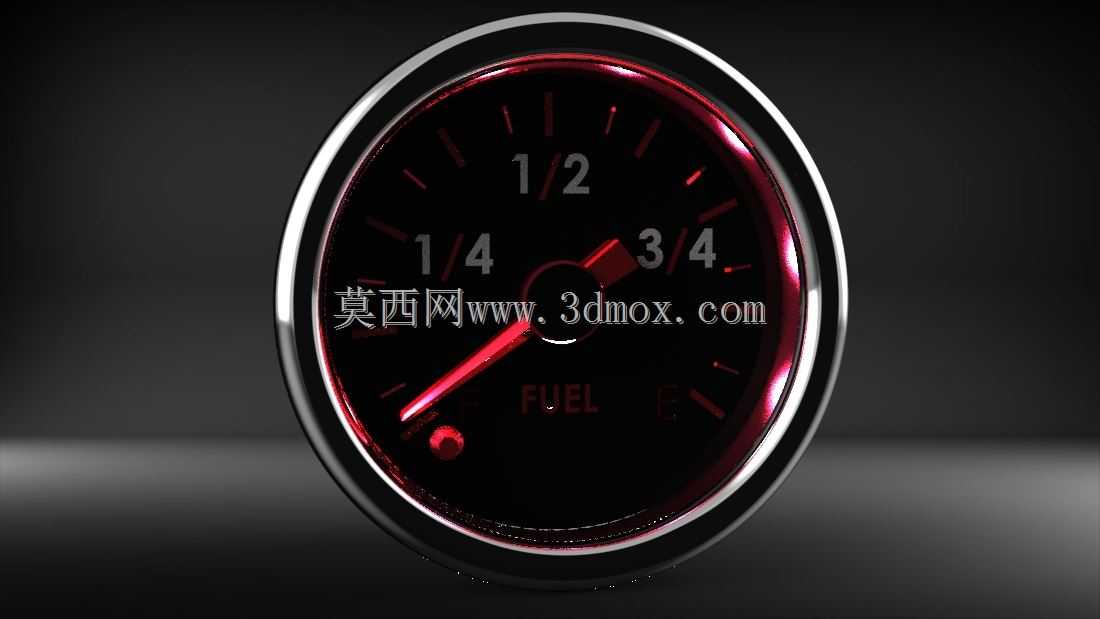

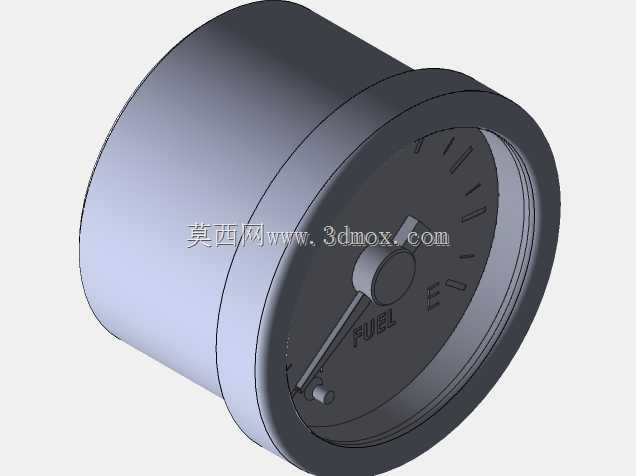

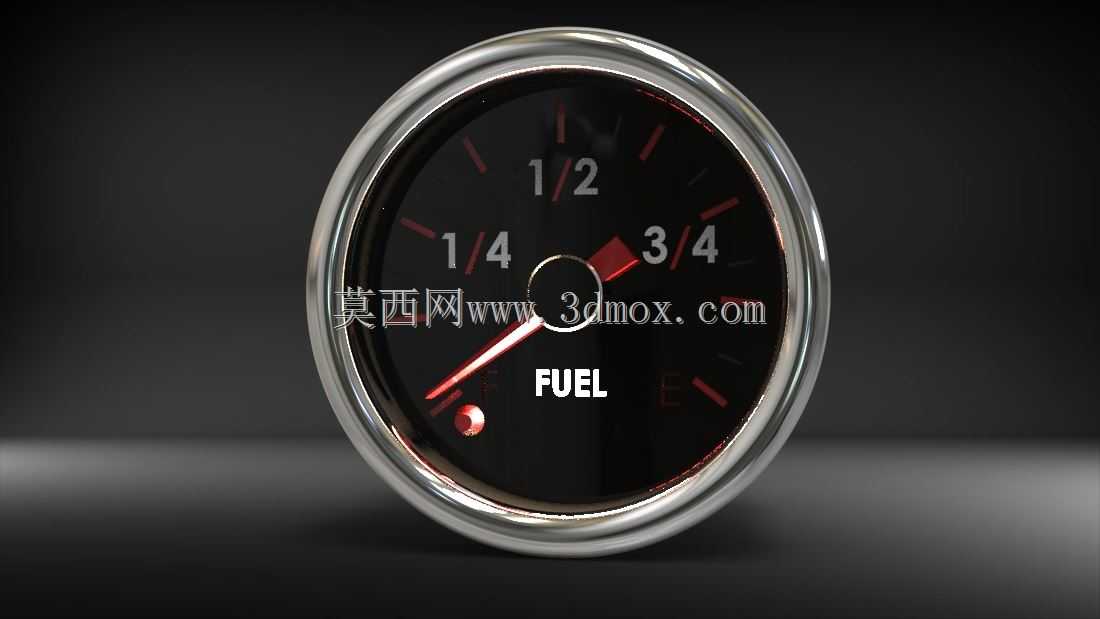

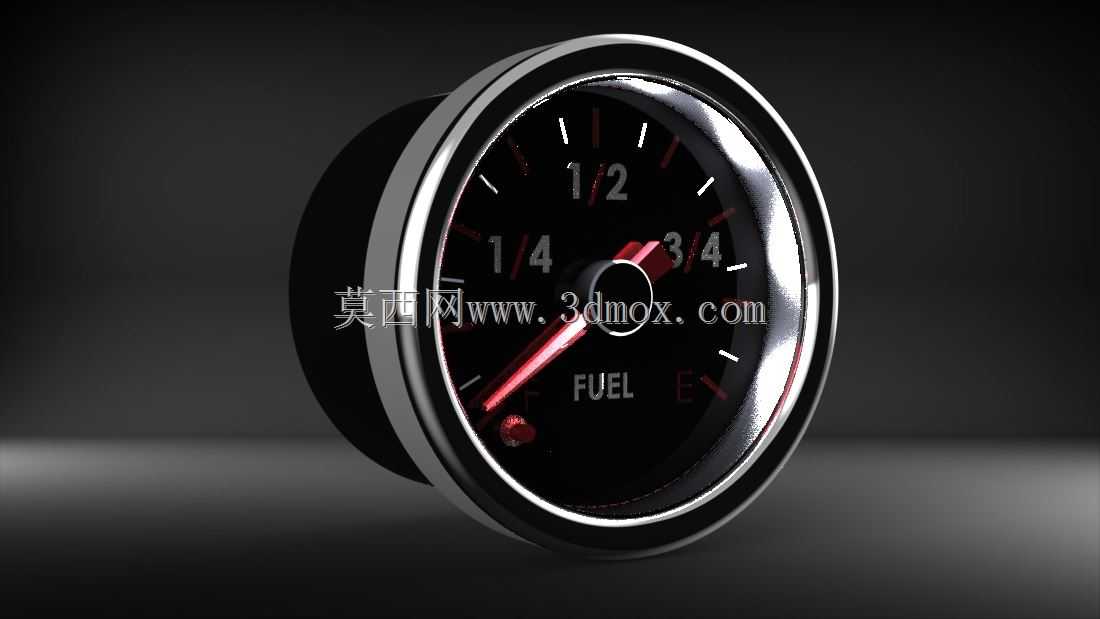

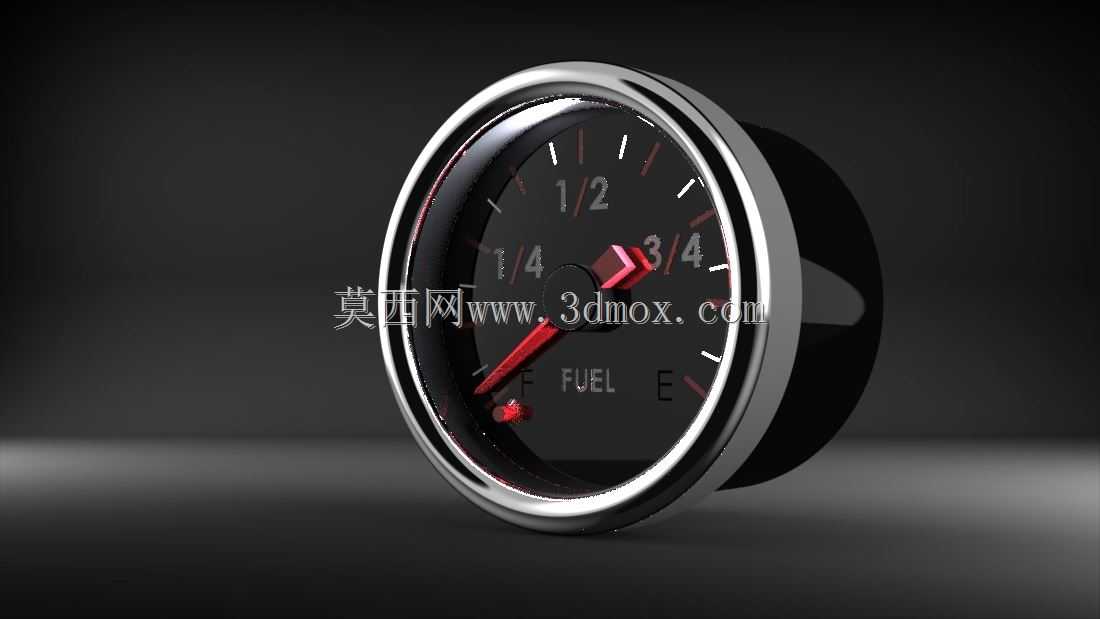

　　每个主刻度之间设置短刻度做细分标识，驾驶员可以快速通过指针位置判断剩余油量区间，不需要刻意辨识数字就能完成快速读表，适配驾驶过程中短时间视线扫过仪表的使用场景。指针采用红色高醒目材质，根部做配重平衡设计，避免车辆行驶过程中颠簸、坡道倾斜导致指针出现偏移误报，指针转轴位于表盘几何中心，转动阻尼经过调校，既可以随液位传感器信号平稳转动，也不会在车辆振动时出现指针抖动的问题。表盘下方设置FUEL标识做功能区分，避免和同集群内其他同外形的压力表、温度表产生混淆。从安装边界来看，这款燃油表采用后嵌式安装结构，前部镀铬边框的直径略大于仪表台预留安装孔直径，安装时从仪表台后方推入预留孔，通过后部的卡簧或者螺纹压圈完成固定，

　　安装完成后前部边框和仪表台表面贴合，缝隙控制在1mm以内，避免灰尘、水汽从安装缝隙进入仪表内部。仪表后部预留接线插针接口，分别对应液位传感器信号输入、整车供电、仪表背光供电三个接线回路，接口采用防呆设计，装配时不会出现插反的问题，适配整车线束的标准化快速装配流程。内部结构层面，表盘与后盖之间设置密封胶圈，满足驾驶舱内的防尘防泼溅要求，即使清洁仪表台时少量液体溅到表面，也不会渗入内部导致电路短路。背光组件采用均匀导光设计，夜间行车时开启背光后，整个表盘刻度、指针都能被均匀照亮，不会出现局部亮斑或者暗区，保证夜间行驶时的读数清晰度。在功能匹配上，这款燃油表适配主流的浮子式燃油液位传感器信号，传感器随油箱内油面高度变化输出对应电阻信号，

　　仪表内部的信号处理模块将电阻信号转换为指针转动角度，实现液位的实时显示，1/4液位刻度位置对应低油量预警区间，当指针落到该区间时，配套的低油量警示灯同步点亮，提醒驾驶员及时补充燃油。设计过程中充分考虑了车载环境的温度适应性，内部元器件选型覆盖-40℃到85℃的工作温度区间，适配车辆在严寒地区、高温暴晒环境下的使用需求，不会因为温度变化导致指针指示偏差超出允许范围。表盘玻璃采用高透防刮材质，表面做硬化处理，长期使用擦拭也不会产生划痕影响读数，玻璃与金属边框之间采用压合密封，避免长期使用后出现起雾的问题。从整车装配的角度看，这款燃油表的安装深度控制在合理范围，不会和仪表台后方的线束、风道产生干涉，整体重量控制在较低水平，不会增加仪表台的承重负担，同时金属边框做接地处理，避免车辆电气系统工作时产生的电磁干扰影响仪表指示精度。在实际装车验证场景中，该结构的燃油表可以适配多数传统燃油车辆的仪表布局，不管是单表独立安装还是和其他仪表组合成集群安装，都能保持一致的外观风格与显示精度，指针的转动行程经过标定，满位到空位的转动角度与油箱实际容积做线性匹配，避免出现前半段掉针慢、后半段掉针快的指示偏差问题，保证驾驶员获取的油量信息准确可靠。
