博世车用火花塞结构三维设计方案

　　车用内燃机的点火系统中，火花塞是直接决定缸内燃烧效率的核心执行部件，其结构设计的合理性直接影响发动机的动力输出、燃油经济性与排放表现，尤其在高压缩比的增压汽油机工况下，火花塞的绝缘可靠性、电极耐烧蚀性能、密封承压能力都需要经过严谨的结构校核。本次完成的火花塞结构设计，完全参照量产车用火花塞的实际工程参数搭建，从安装边界到内部功能结构都还原了真实部件的工程逻辑。

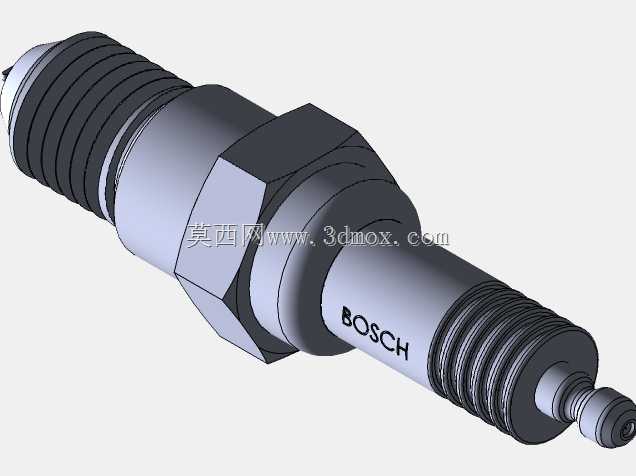

　　从安装适配维度来看，该火花塞采用公制细牙螺纹作为缸盖安装接口，螺纹段的长度、螺距参数完全匹配主流小排量乘用车汽油机的缸盖安装孔深度，安装时可通过自带的六角密封台肩配合铜质密封垫圈实现缸盖燃烧室的高压密封，可承受缸内最高120bar以上的爆发压力，不会出现燃气泄漏的问题。接线端采用标准的卡扣式接线结构，可适配主流车型的高压点火线接头或独立点火线圈的输出端，安装时无需额外改装接口，直接卡接即可实现高压电的稳定导通。

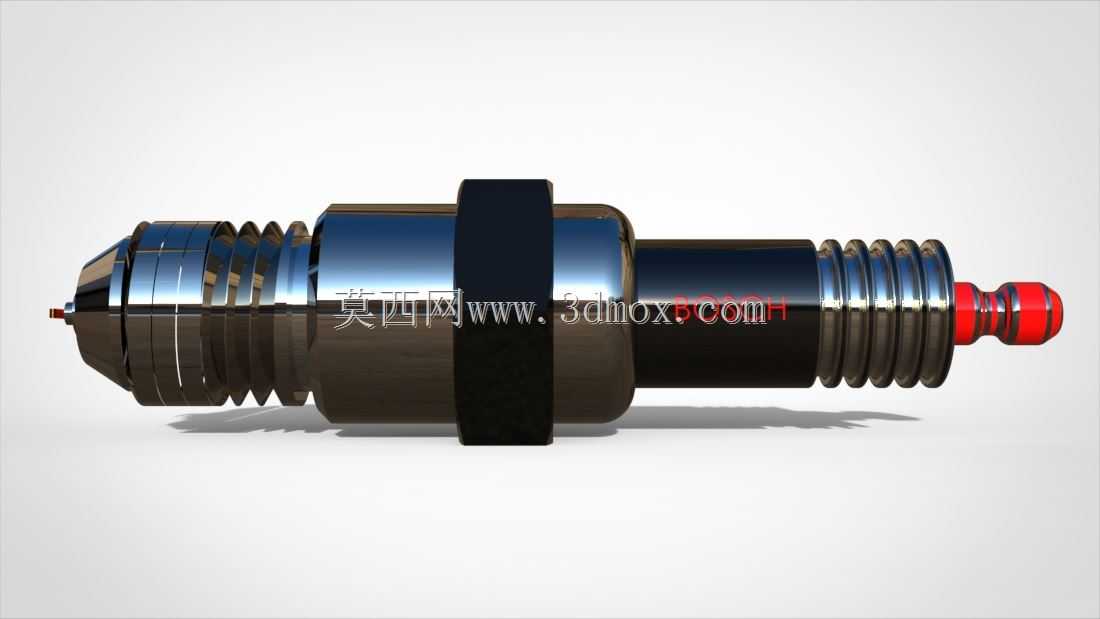

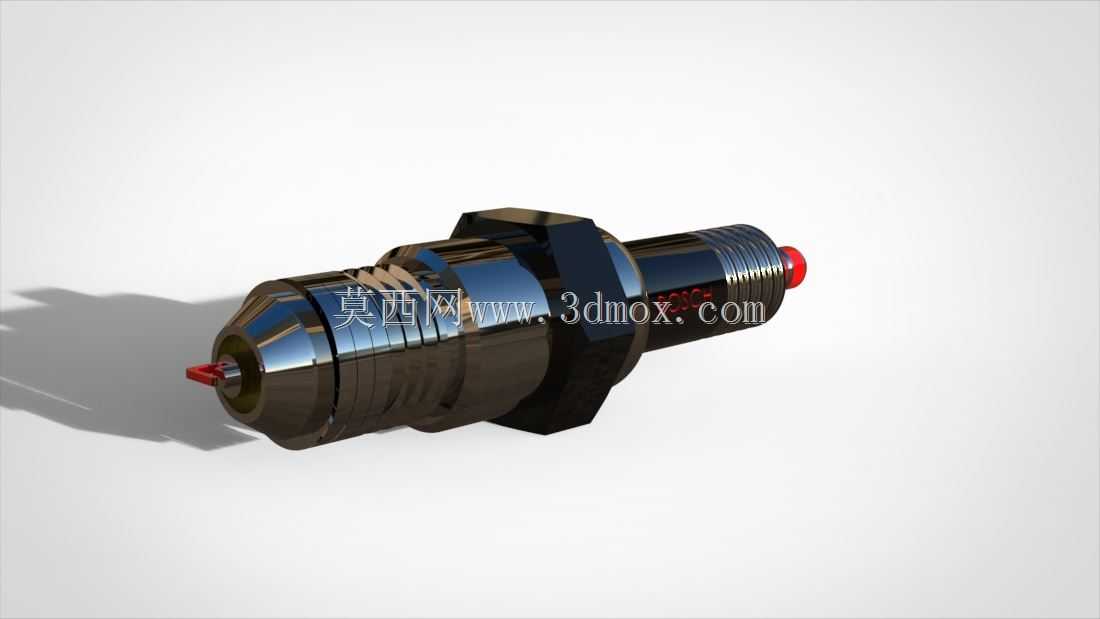

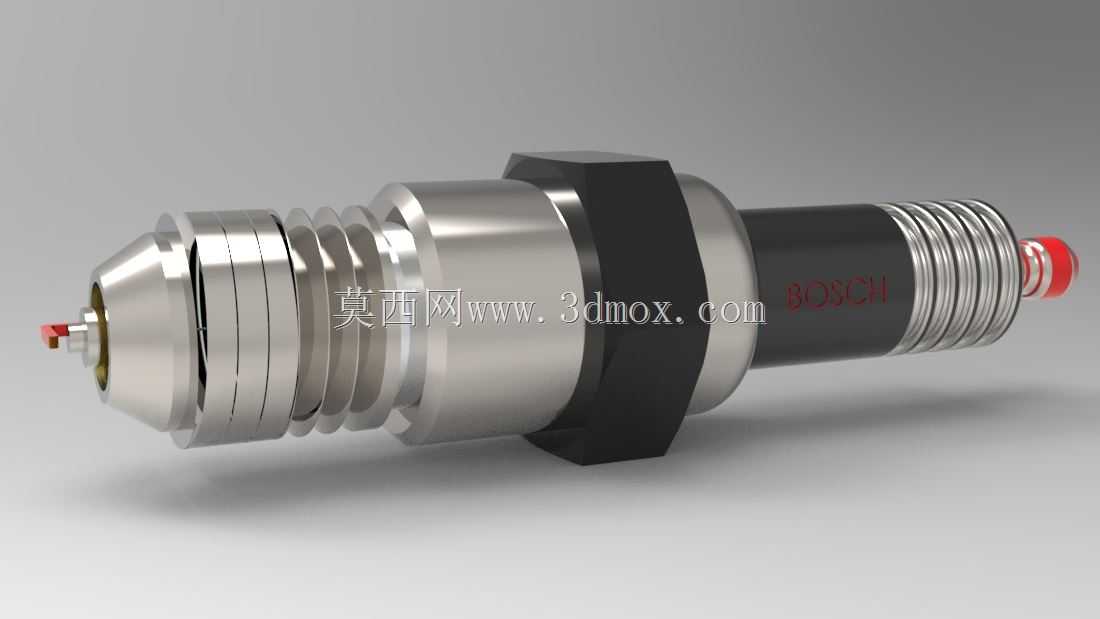

　　功能结构层面，该模型完整还原了火花塞的核心功能组件：中心电极采用镍基合金材质的细长结构，顶端做了收窄处理以降低点火所需的击穿电压，侧电极与金属壳体采用一体化焊接结构，与中心电极之间预留了符合工程规范的点火间隙，间隙值控制在0.8-1.1mm的量产常用区间，既保证低温冷启动时的点火可靠性，又能避免高转速工况下电极间出现异常跳火。绝缘瓷体采用高氧化铝陶瓷材质的阶梯轴结构，上部做了多道伞棱设计，可增加高压爬电距离，避免高压接线端出现沿面闪络问题，瓷体与金属壳体之间采用过盈配合的密封结构，保证高温工况下的结构稳定性与绝缘性能。

　　设计过程中，首先从安装边界入手确定整体的外形尺寸，先锁定螺纹段的公称直径、螺距与有效旋合长度，再根据缸盖的沉孔深度确定密封台肩的位置与外径，避免安装后电极伸入燃烧室的长度过长或过短——伸入过长会导致电极过热引发早燃，伸入过短则会导致点火位置偏离燃烧室中心，造成火焰传播距离变长、燃烧效率下降。之后再依次布局内部的中心导体、密封填料、电阻组件与绝缘瓷体结构，电阻组件设置在中心电极与接线端之间，可抑制点火时产生的电磁干扰，避免干扰车载电控系统的正常工作。金属壳体的表面做了镀镍处理的结构表达，既提升壳体的防锈耐腐蚀性能，也能避免螺纹段在长期高温工况下与缸盖铝制螺纹孔发生粘连，方便后续维护拆卸。

　　从实际应用场景来看，该结构可适配1.2T-2.0L排量区间的自然吸气与涡轮增压汽油机，覆盖绝大多数家用乘用车的点火系统需求，建模时所有的配合面都做了合理的公差预留，螺纹段的公差符合公制螺纹的6H级精度要求，绝缘瓷体与金属壳体的配合过盈量控制在工程合理区间，既保证装配后的结构强度，又不会因为过盈量过大导致瓷体在装配或受热时出现开裂。电极部分的结构做了耐烧蚀的优化设计，中心电极的顶端直径收窄至2mm以内，可降低电极的热散失，提升电极的自净温度，避免低速低负荷工况下电极表面积碳导致的点火失效，同时侧电极的截面做了切边处理，减少电极对进气气流的遮挡，优化缸内混合气的流动状态，提升点火初期的火核形成速度。

　　建模过程中对所有的圆角、倒角细节都做了还原，比如螺纹端部的导入倒角、密封台肩的过渡圆角、绝缘瓷体伞棱的圆弧过渡，这些细节虽然不影响核心功能，但在实际生产中直接影响部件的装配便利性与结构应力分布，比如金属壳体六角台肩的棱边做了小倒角处理，可避免安装套筒时出现卡滞，也能减少棱边的应力集中，提升拧紧过程中的结构强度。整个模型的结构拆分完全符合实际生产的装配逻辑，可直接用于点火系统的教学演示、结构原理分析，也可作为发动机整机建模时的标准配件调用，安装后与缸盖、点火线圈的配合不会出现干涉问题。
