车用油门踏板结构设计及有限元分析模型

　　油门踏板作为车辆驾驶舱内核心的操纵部件，直接关联驾驶员的动力输出指令传递，是整车人机交互系统中使用频率极高的构件，其结构可靠性、踩踏反馈特性直接影响驾驶体验与行车安全。日常行驶过程中，驾驶员通过踩踏踏板的行程变化，将加速意图转化为电信号或机械拉力传递给节气门控制系统，实现发动机输出功率的调节，这就要求踏板结构在全生命周期的反复踩踏工况下，不能出现塑性变形、疲劳开裂、卡滞失效等问题，同时要匹配驾驶舱的安装空间，适配不同身高驾驶员的踩踏角度范围。

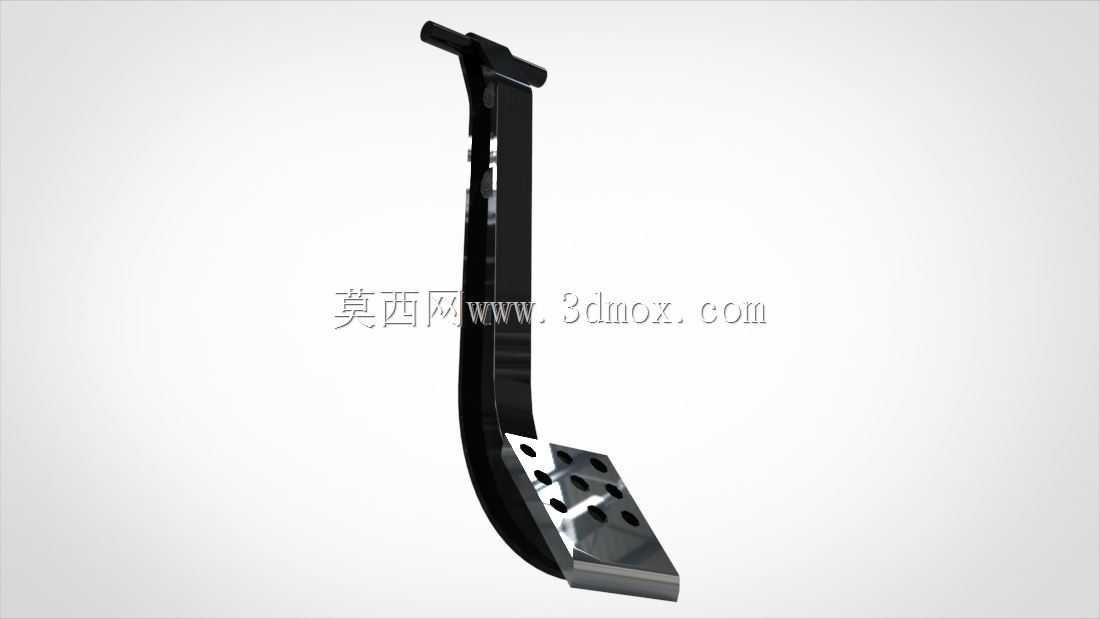

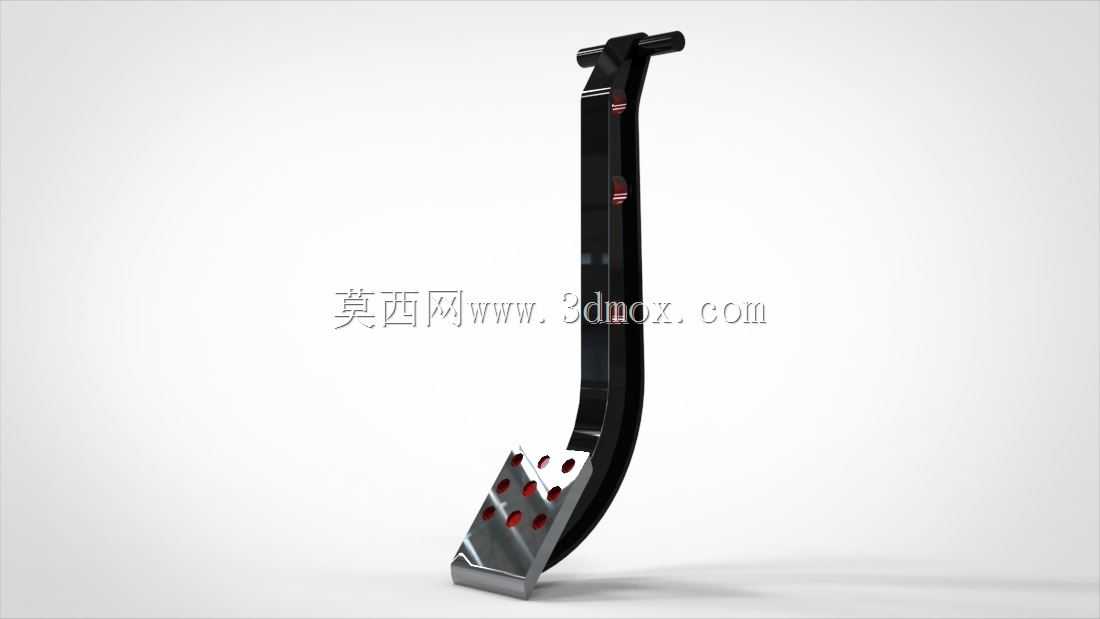

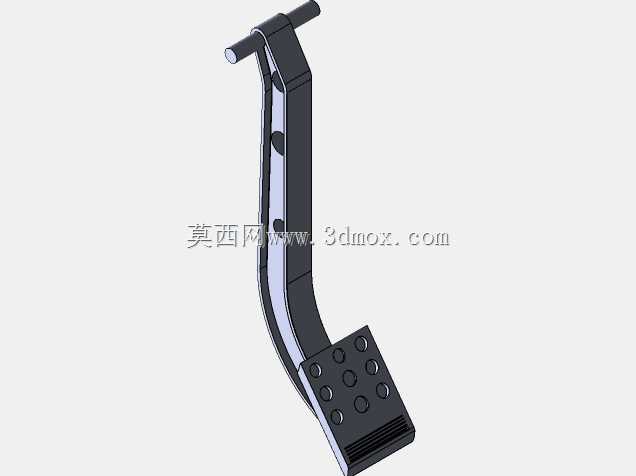

　　从结构设计逻辑来看，该踏板采用弧形悬臂式的主体构型，踏板踩踏端设置有防滑纹理结构，增大鞋底与踏板面的接触摩擦力，避免雨天鞋底沾水或者鞋底沾有泥沙时出现打滑情况，保障操纵的稳定性。悬臂主体采用变截面的结构设计，靠近安装固定端的位置截面厚度更大，向踩踏端逐步过渡到较薄的截面，这种设计一方面可以在保证整体结构强度的前提下降低构件自身重量，减少不必要的材料冗余，另一方面可以匹配踩踏过程中的力反馈特性，让踩踏力度随行程变化呈现线性增长的趋势，符合多数驾驶员的操纵习惯。安装端设置有对应的安装孔位与定位凸台，能够直接适配驾驶舱前围板的安装点位，不需要额外制作转接支架，安装时通过螺栓紧固即可完成固定，装配公差控制在合理范围内，避免安装后出现旷量导致的踏板晃动问题。

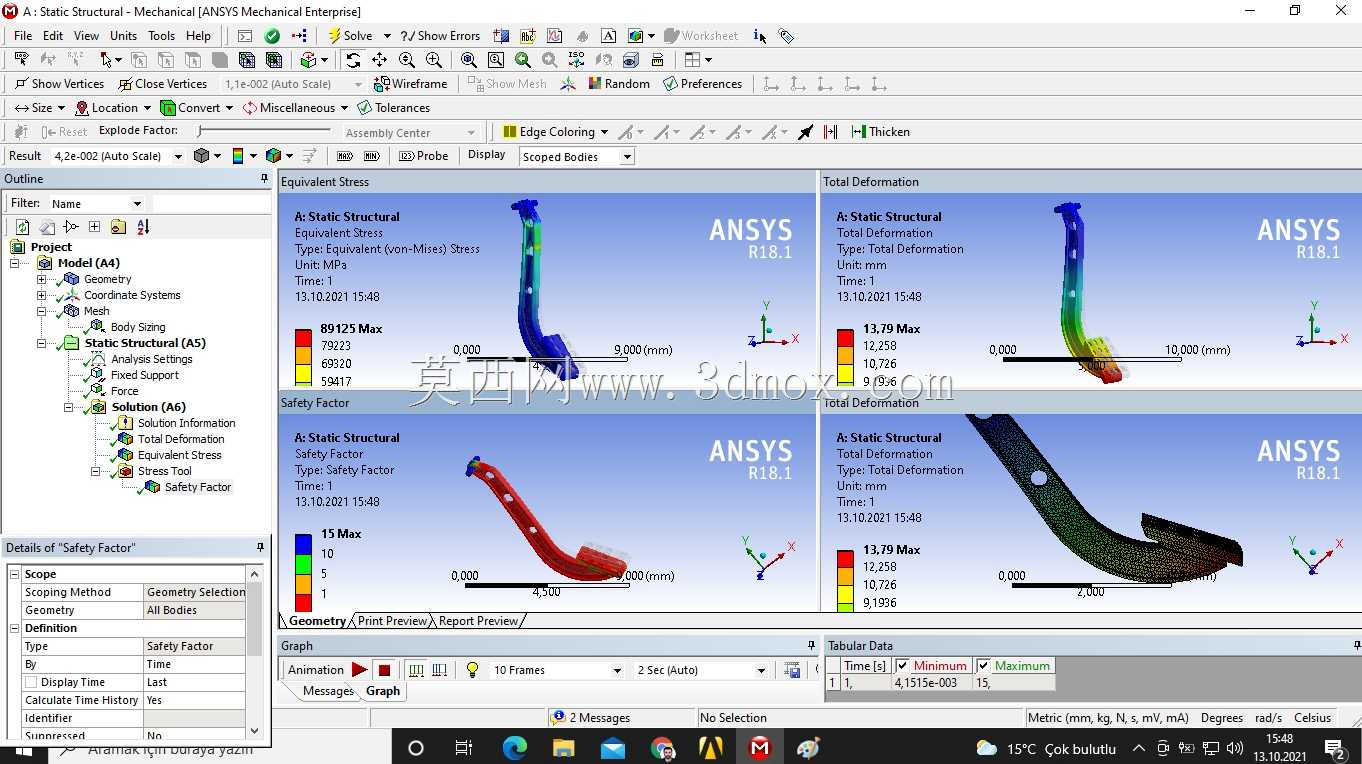

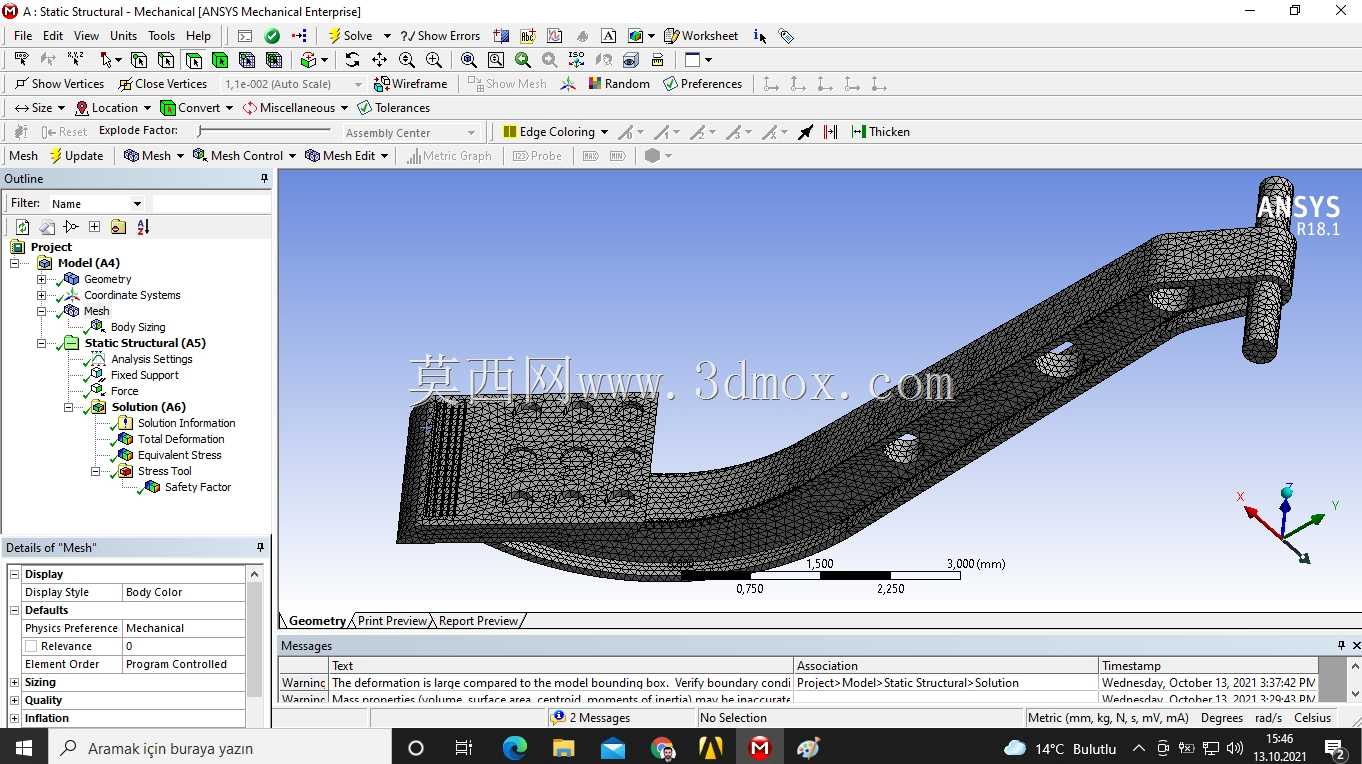

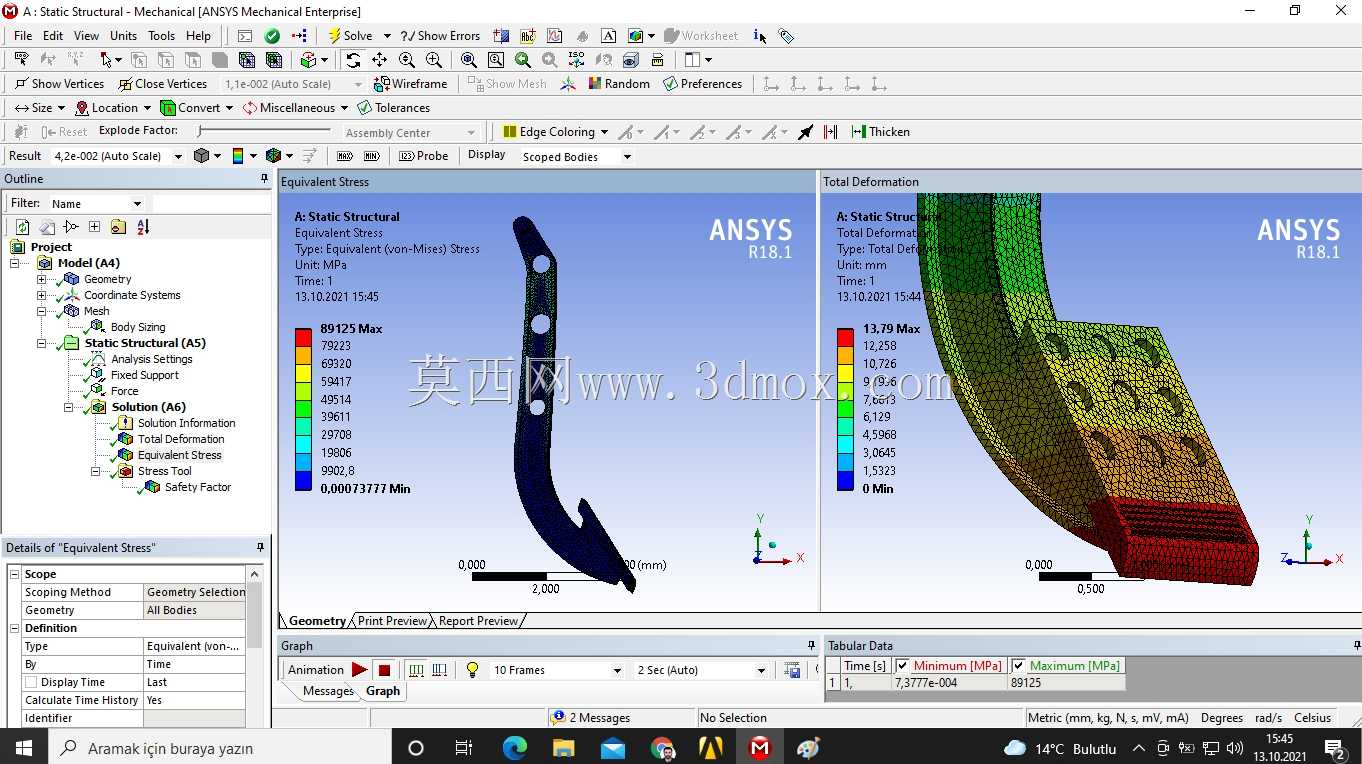

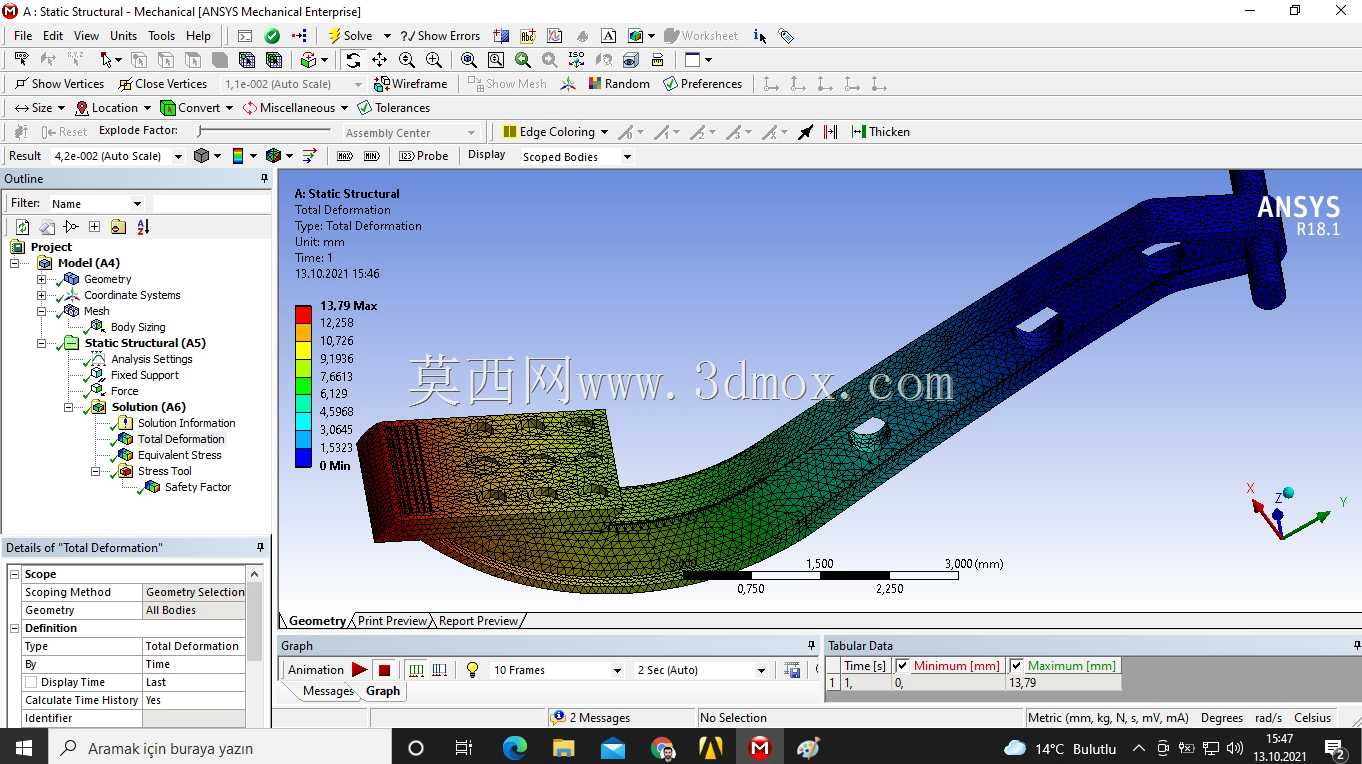

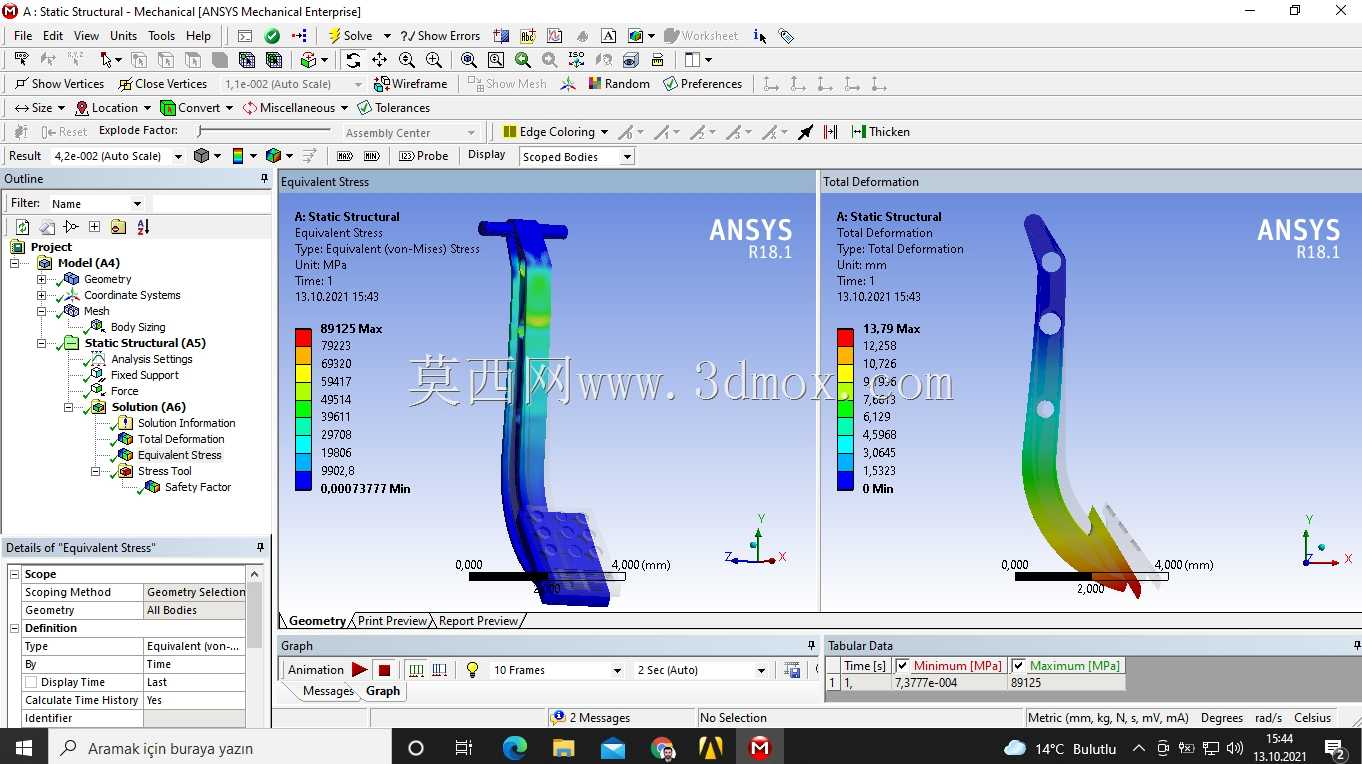

　　在结构强度校核层面，该模型已经完成了静力学工况的网格划分与边界条件加载，模拟驾驶员极限踩踏工况下的结构变形与应力分布情况。从分析结果的变形云图可以看到，最大变形量出现在踩踏端的最外侧位置，变形量处于工程允许的弹性变形范围内，卸载后可以完全恢复初始形态，不会出现永久变形；应力集中区域主要分布在悬臂弯折位置与安装孔周边，这些位置在设计时已经做了圆角过渡处理，降低应力集中系数，避免反复踩踏过程中出现疲劳裂纹萌生的情况。整个踏板的踩踏行程范围经过反复校核，匹配常规乘用车的踏板行程设计规范，初始踩踏角度、最大行程角度都符合人机工程学要求，驾驶员以正常坐姿踩踏时，脚踝的转动角度处于舒适区间，长时间驾驶也不会出现脚踝酸胀的问题。

　　从安装边界来看，该踏板的整体外轮廓尺寸充分考虑了驾驶舱内部的空间限制，安装后与周边的制动踏板、离合踏板（手动挡车型）保持足够的安全间距，不会出现踩踏过程中剐蹭相邻部件的问题，同时与驾驶舱内饰板之间预留有足够的间隙，避免内饰装配公差导致的踏板卡滞。踏板的回位结构集成在安装基座位置，踩踏过程中回位弹簧的压缩行程与踏板行程精准匹配，松开踏板后可以快速回位到初始位置，不会出现回位滞后或者卡滞的情况。在材料选型层面，主体结构采用高强度工程塑料或者轻质合金材料，兼顾强度与轻量化要求，相比传统的金属冲压焊接踏板，重量更轻，同时具备更好的耐腐蚀性，长期使用不会出现锈蚀问题，适应驾驶舱内可能出现的高温、高湿、温差变化大的使用环境。

　　在实际装车匹配过程中，该踏板结构可以适配多数传统燃油车型的油门操纵系统，不管是拉线式节气门还是电子节气门结构，都可以通过调整末端的连接结构实现适配，不需要对主体结构做大幅修改。踏板表面的防滑纹理深度经过优化，既可以保证足够的摩擦力，又不会因为纹理过深导致鞋底泥沙积存难以清理，日常使用过程中只需要简单擦拭就可以保持表面清洁。结构的疲劳寿命满足整车使用周期要求，经过数十万次的踩踏循环测试，结构不会出现失效问题，能够覆盖车辆全生命周期的使用需求，不需要中途更换踏板构件。
