航空发动机涡轮结构三维设计方案

　　航空发动机涡轮作为燃气涡轮动力装置的核心热端部件，直接决定了整套动力系统的推力输出上限与运行稳定性，在民航客机、军用战机、小型通航飞行器的动力系统中均承担着将高温高压燃气内能转化为转子旋转机械能的核心作用，同时还要通过传动轴驱动前端压气机完成进气压缩循环，是整套涡喷、涡扇发动机完成能量转换的核心枢纽。从实际运行工况来看，涡轮部件长期处于800-1200℃的高温燃气冲刷环境中，同时承受着每分钟上万转的离心载荷、燃气脉动带来的交变振动载荷，以及高温下材料蠕变带来的结构变形风险，因此在结构设计阶段需要同时兼顾气动效率、结构强度、热变形补偿三个核心维度的需求。

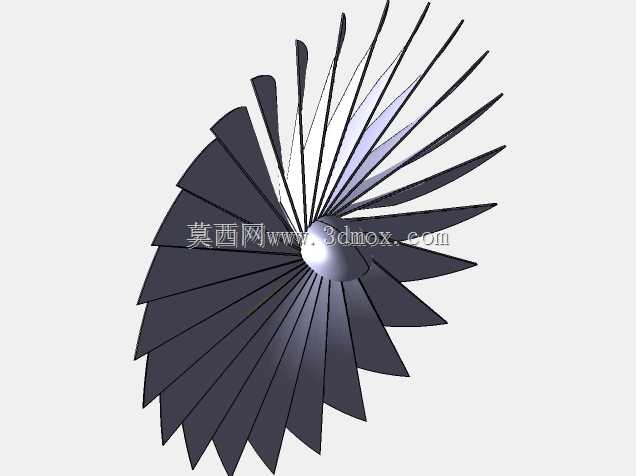

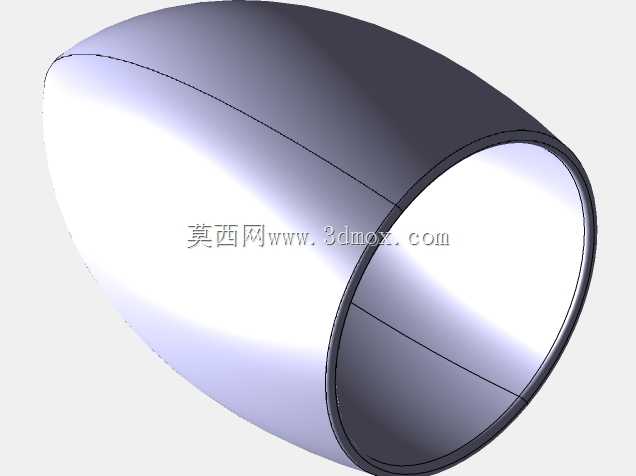

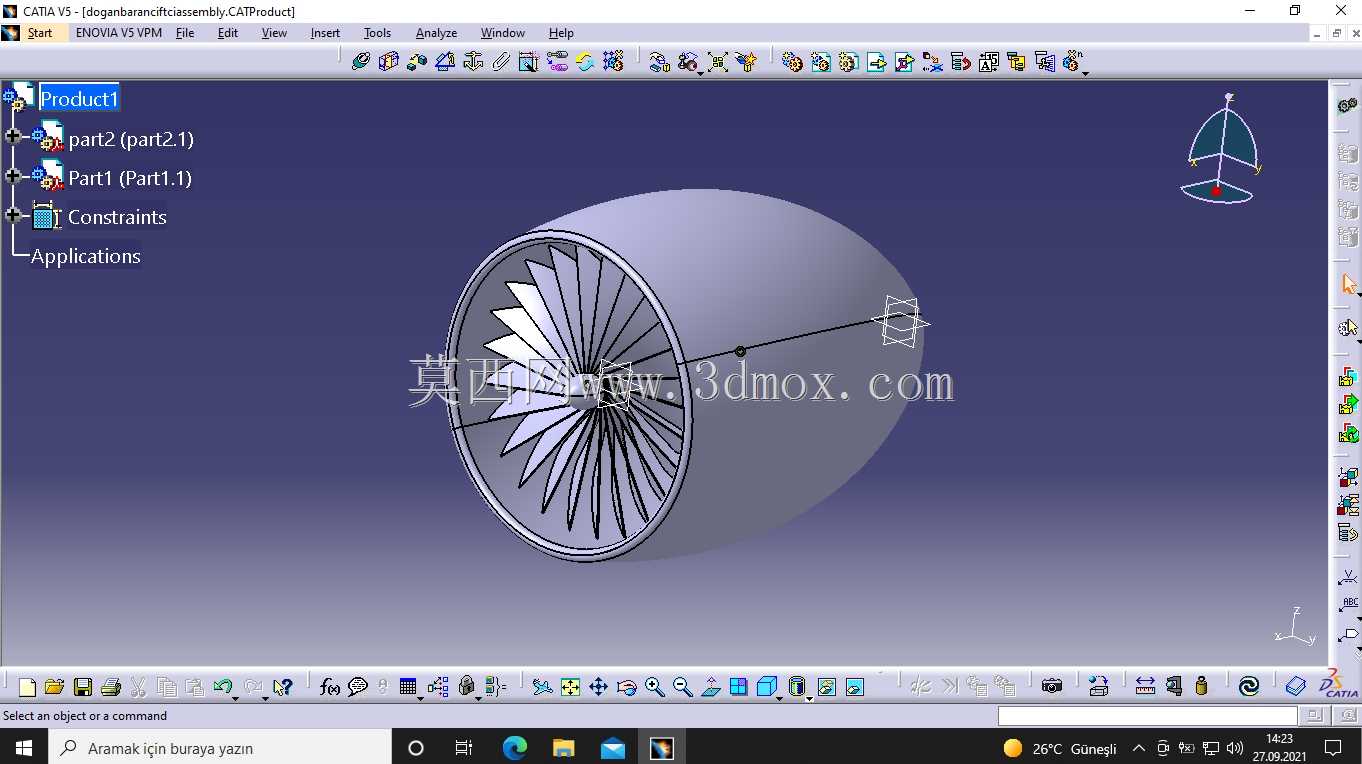

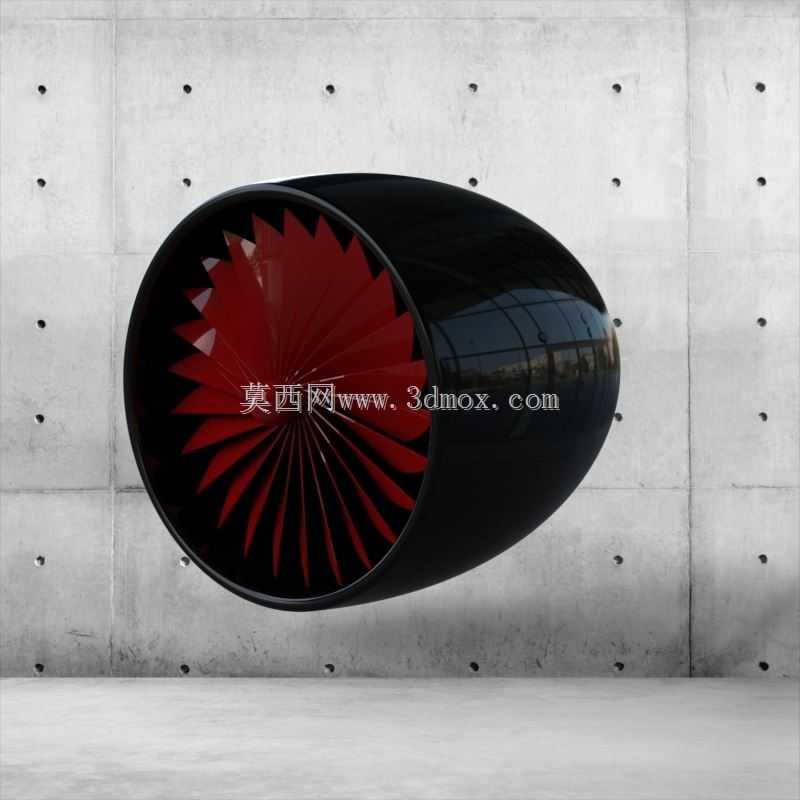

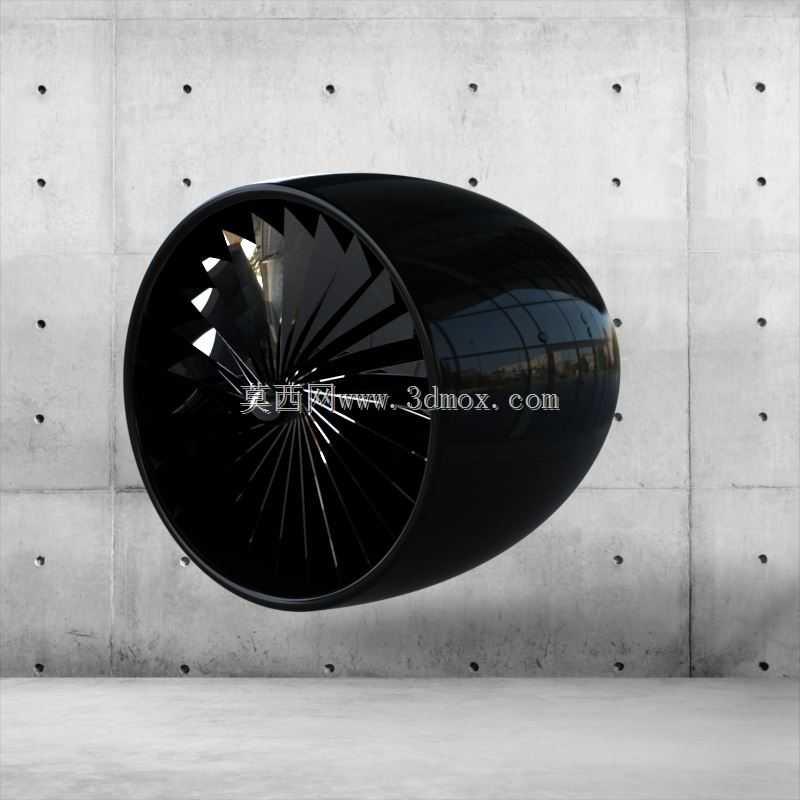

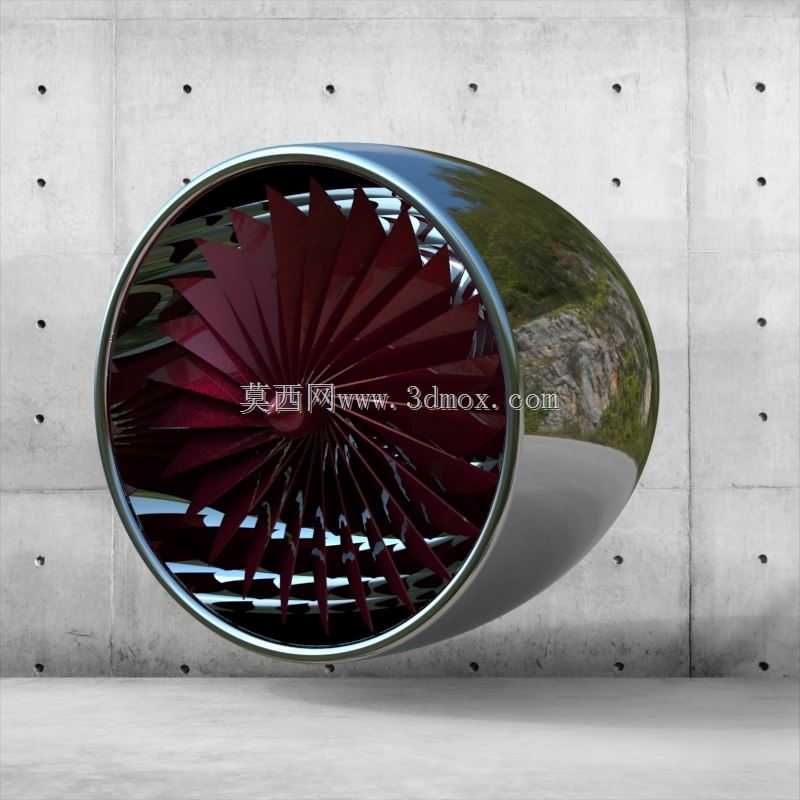

　　本次涡轮结构设计采用轴流式单级涡轮布局，整体外轮廓为流线型环形壳体，前端进气口为收敛型圆弧过渡结构，能够对进入涡轮段的高速燃气进行预整流，降低进气紊流带来的能量损失，外壳体外壁采用光滑连续的曲面设计，既可以减少发动机短舱内的安装干涉，也能降低外部空气流过壳体时的阻力。内部叶片采用等强度扭曲叶型设计，沿叶高方向的安装角从叶根到叶尖呈线性渐变，匹配燃气在流道内的径向速度梯度，保证不同叶高位置的气流攻角均处于最优区间，减少叶型附面层分离带来的气动损失；叶片根部采用燕尾型榫头与轮盘连接，榫头配合面预留了0.02-0.05mm的热膨胀间隙，避免高温工况下榫头受热膨胀卡滞，同时在榫头位置设计了圆角过渡结构，降低应力集中系数，提升部件的疲劳寿命。

　　在安装边界设计上，涡轮壳体前端与燃烧室出口段采用法兰边对接，法兰边上均匀布置12个M8的螺栓连接孔，配合耐高温金属密封垫片实现高温燃气的密封，防止燃气泄漏导致发动机效率下降；后端与排气段采用套接式定位结构，配合径向定位销保证涡轮转子与排气段的同轴度，同轴度公差控制在0.03mm以内，避免转子高速旋转时出现碰磨故障。涡轮转子的支撑采用双支点简支梁布局，前端轴承位靠近轮盘位置，后端轴承位延伸至排气段侧，两个轴承位的跨度经过转子动力学验算，能够有效避开一阶、二阶临界转速区间，防止发动机在工作转速范围内出现共振问题。

　　从气动设计思路来看，本次涡轮的流道采用等外径设计，流道内径从进气端到排气端呈缓慢扩张趋势，能够让燃气在推动叶片做功的过程中保持合理的轴向速度，避免气流在流道内出现减速壅塞；叶片数量经过气动优化确定为32片，既保证了流道内的气流引导效果，也避免了叶片数量过多带来的重量增加与流动损失，叶尖与壳体内壁之间的间隙控制在0.2-0.3mm，间隙过大会导致叶尖漏气损失增加，间隙过小则会在高温工况下因为叶片热伸长出现叶尖与壳体的碰磨，引发叶片断裂等严重故障。

　　在结构细节处理上，轮盘中心的轴孔采用花键连接结构与传动轴配合，花键齿侧采用渐开线齿形，能够传递更大的扭矩，同时保证传动过程中的对中性；轮盘上设计了若干个轴向通风孔，能够引入压气机端的低温冷却气流，对轮盘和叶片根部进行冷却，降低核心部件的工作温度，提升材料的许用应力水平。壳体外部设计了两个对称的安装吊耳结构，吊耳上的安装孔位置经过重心配平计算，保证涡轮组件在安装到发动机整机时的重心与转子轴线重合，减少运行过程中的不平衡振动。

　　针对实际装配与维护需求，整个涡轮组件采用模块化设计思路，叶片可以单独拆卸更换，当单个叶片出现烧蚀、裂纹等损伤时，不需要更换整个轮盘组件，仅需更换损伤叶片即可降低维护成本；壳体采用上下对半分的结构形式，通过周向布置的螺栓连接成整体，在进行涡轮检修时不需要完全拆解前后端的连接管路，仅需拆开壳体连接螺栓即可完成内部叶片的检查与更换，大幅提升外场维护的效率。在设计过程中还对整个转子组件进行了动平衡验算，在轮盘端面预留了动平衡去重区域，允许在装配完成后通过去除少量材料的方式将转子的不平衡量控制在G2.5级精度要求内，满足高速旋转部件的动平衡标准。
