直列三缸往复式汽车内燃动力装置

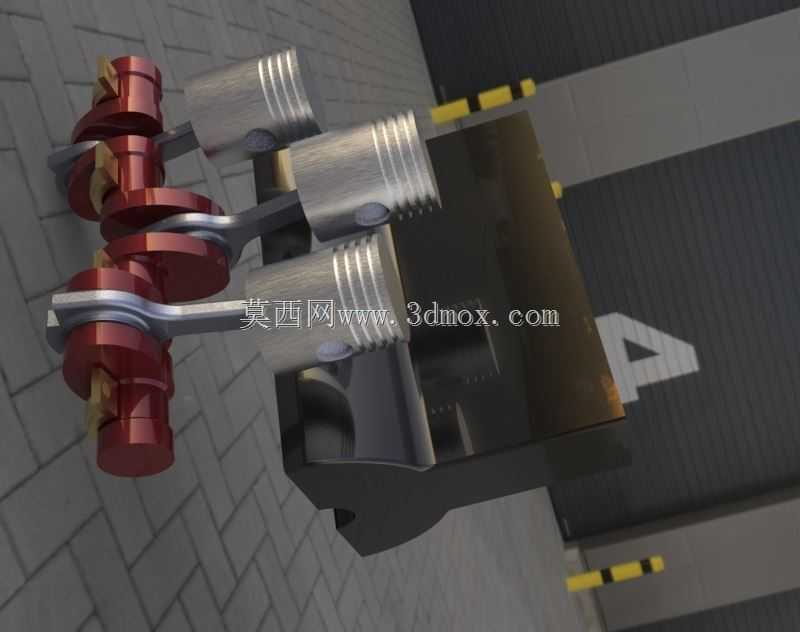

　　这套直列三缸动力结构，目前广泛适配A0级家用乘用车、小型混动增程单元、轻型非道路作业代步载具的动力舱布置场景，核心作用是通过燃油燃烧的热能转换为曲轴旋转的机械能，为整车行驶、附属用电设备供能提供动力源。从结构功能特性来看，三个气缸沿曲轴轴向等距排布，相比同排量四缸结构，整体轴向尺寸缩短约四分之一，动力舱横向占用空间更小，更适配小型车前置前驱布局的紧凑安装需求，同时减少了一组活塞连杆、配气组件的运动摩擦损耗，低负荷工况下的机械效率表现更优。设计阶段首先要敲定的是曲柄销的相位夹角，三缸结构采用120度均匀错拐布置，从根源上平衡一阶往复惯性力矩，曲轴平衡块的配重计算需要结合活塞销、连杆小头、活塞环组的整体往复质量，

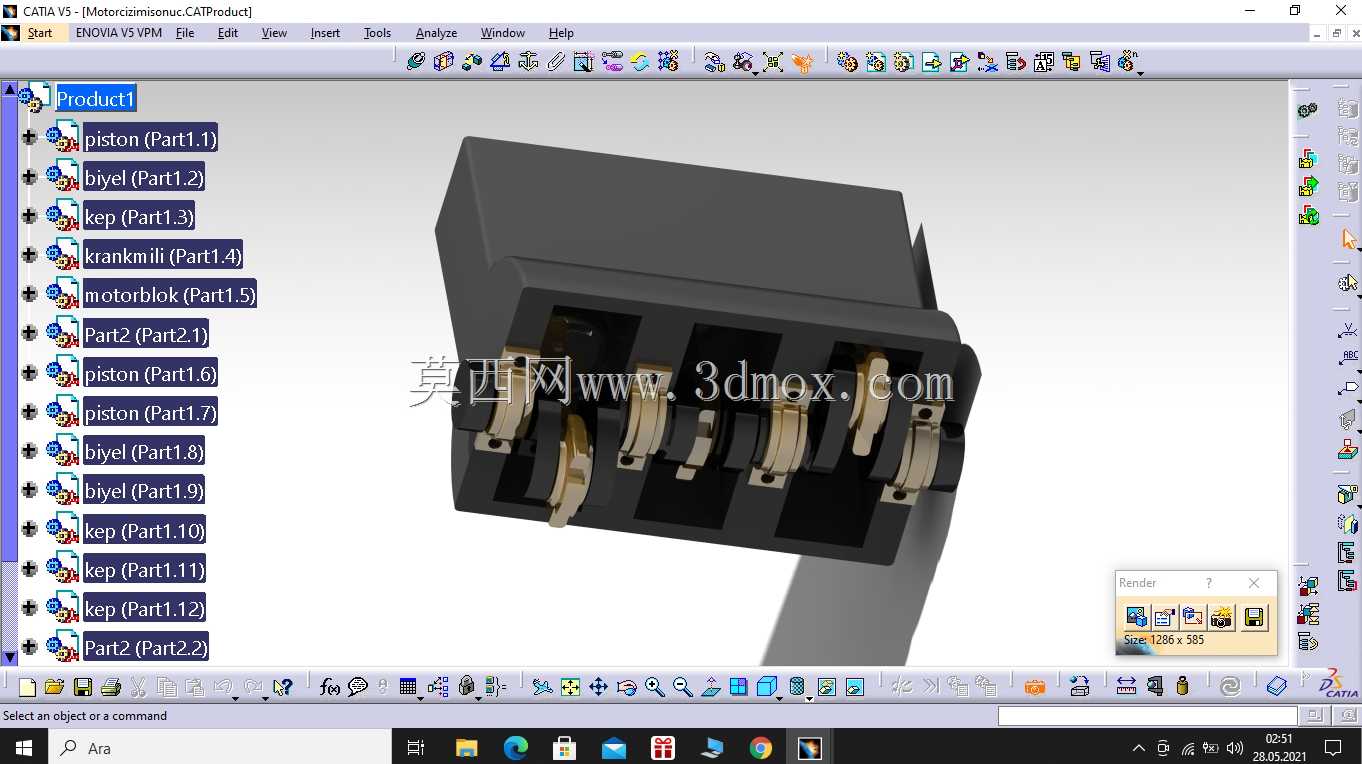

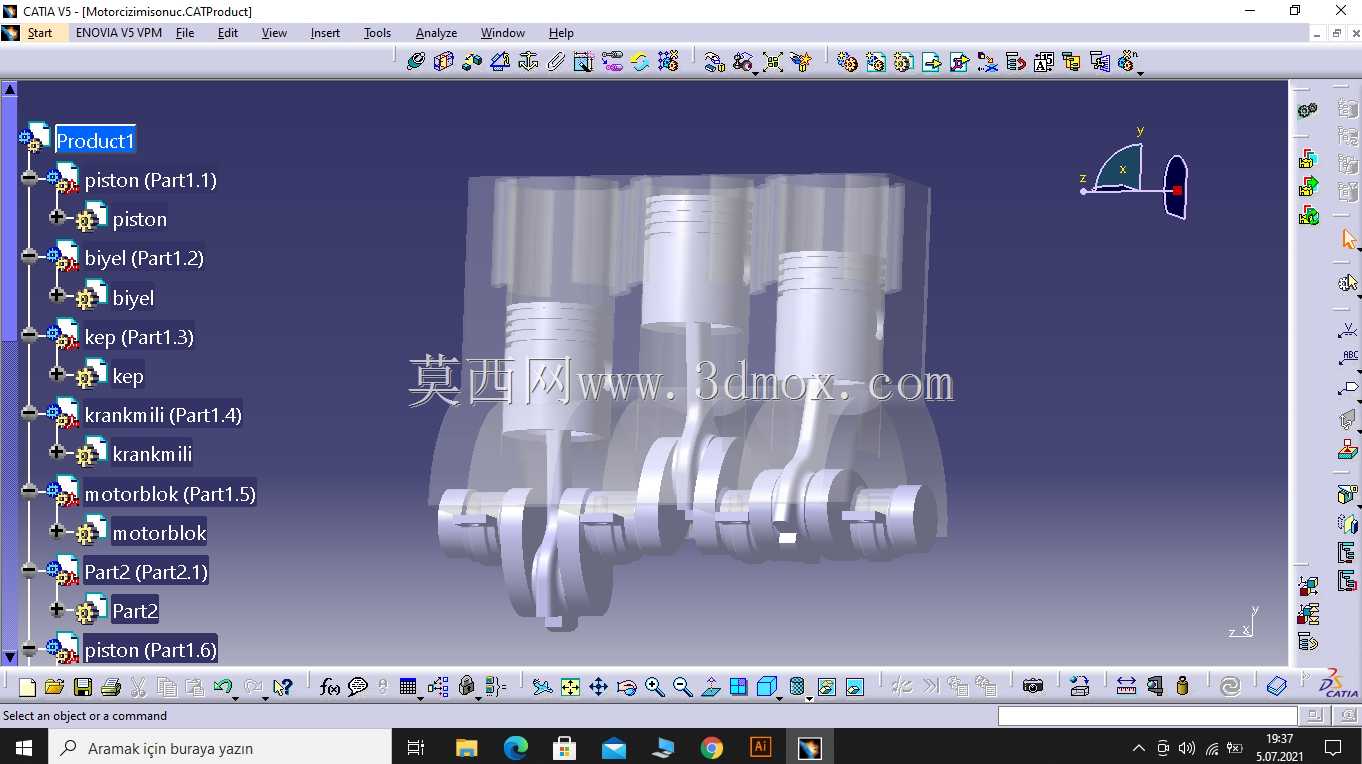

　　将运转时的倾覆力矩波动控制在整车悬置可吸收的区间内，避免怠速工况下的异常振动传递到驾驶舱。活塞组件的设计上，活塞裙部采用型线修型处理，适配缸孔热变形后的配合间隙，活塞环组采用两道气环一道油环的组合，气环负责密封燃烧室高压燃气，油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆采用涨断工艺的分体式大端结构，大端轴瓦与曲轴连杆轴颈的配合间隙严格控制在微米级，保证高速运转时的油膜形成稳定，减少轴瓦偏磨风险。气缸体采用集成式曲轴箱结构，主轴承盖采用一体式横梁设计，提升缸体整体刚性，抑制曲轴高速运转时的缸体形变，缸筒周边设计有连通的冷却水道，冷却液从缸体下部进水道流入，环绕缸筒吸收热量后向上进入缸盖水套，带走燃烧室、

　　气门座圈区域的多余热量，保证金属部件工作在合理温度区间。安装边界层面，整套动力的悬置安装点分布在缸体进气侧、排气侧以及变速箱连接端的三个点位，安装点的位置设计需要匹配整车前副车架的安装坐标，悬置衬套的刚度调校结合动力总成的质量、振动频率特性，隔绝运转振动向车架传递。进气侧预留了进气歧管、节气门、传感器的安装法兰面，法兰面的平面度公差控制在0.1mm以内，避免密封不严导致的进气压力泄漏；排气侧的排气歧管安装面采用耐热合金材质的密封面设计，耐受排气高温下的热形变，保证排气密封可靠性。前端轮系预留了发电机、空调压缩机、水泵的皮带轮安装位，张紧轮的布置角度保证皮带包角满足传动要求，避免高速运转时皮带打滑。

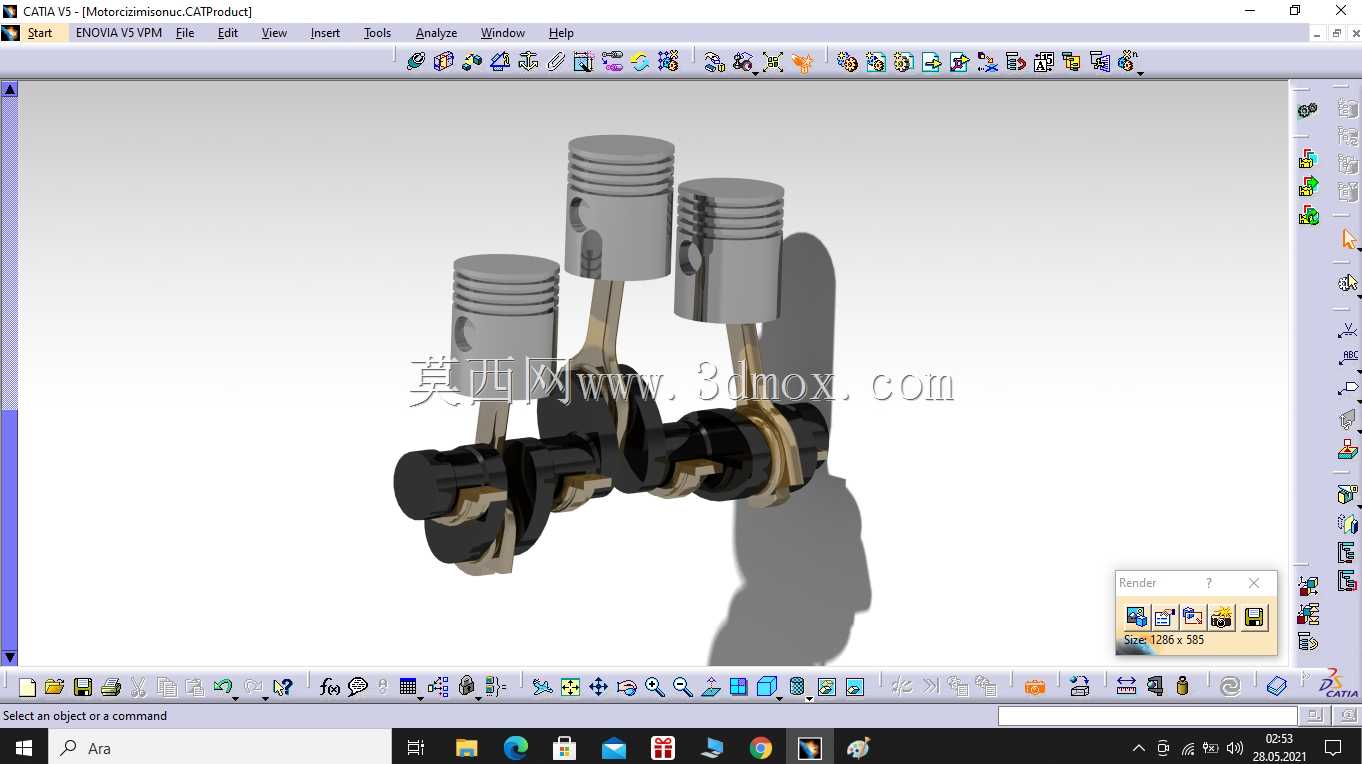

　　曲轴后端与变速箱输入轴配合的导向轴承、油封安装位的同轴度公差严格控制，避免长期运转后出现油封漏油、轴承异常磨损的问题。设计过程中需要反复校核运动件的运动间隙，活塞在上止点时与气缸盖燃烧室的间隙、气门开启最大升程时与活塞顶面的避让间隙，都需要留出足够的安全余量，避免工况异常时出现气门撞活塞的致命故障。曲柄连杆机构的运动仿真需要覆盖从怠速到最高额定转速的全工况区间，验证各运动部件的受力、加速度变化，确认结构强度满足循环疲劳寿命要求。
