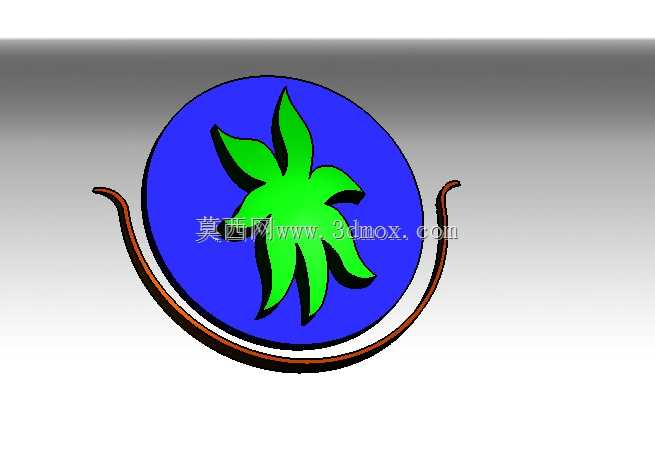

乌贝主题圆形徽章标识结构设计

　　这款标识结构件最初的设计需求来自定制化交通工具的外观装饰配套场景，主要用于小型新能源代步车体的侧围、前脸等外露位置安装，也可适配同主题的周边文创产品、展示陈列道具的表面固定需求，作为视觉识别核心元素传递品牌专属设计语言。从结构分层来看，整个标识采用三层复合结构设计，最底层为弧形承托边框，截面采用半圆弧过渡设计，边缘做了0.3mm的圆角倒钝处理，避免安装后剐蹭周边漆面或者接触人员衣物造成勾丝，弧形边框的两个端点做了收窄处理，端点位置预留了直径1.2mm的沉头安装孔，可适配M1规格的沉头自攻螺丝完成固定，安装后螺丝头部完全没入沉孔内，不会破坏标识整体的视觉完整性。中间层为圆形基底，直径尺寸控制在65mm，基底厚度2mm，背面做了0.

　　2mm深度的背胶预留槽，除了两端的螺丝固定位外，可配合耐高温亚克力背胶实现双重固定，避免车辆行驶过程中因振动、温度变化出现脱落问题，圆形基底的正面做了环形0.1mm的浅凹槽，用于和上层的图案层实现定位配合，组装时可快速对齐图案位置，减少装配对位的时间成本。最上层为核心的叶形图案结构，图案整体采用对称式五叶布局，每片叶片的边缘做了15度的斜角拔模处理，既满足注塑或者3D打印加工的脱模需求，也能在光线照射下形成自然的光影层次，提升标识的视觉立体感，叶片凸起高度相对于圆形基底表面为1.8mm，不会因为凸起过高造成积灰难以清理，也不会因为凸起不足失去立体辨识度。设计过程中重点考虑了户外使用的耐候性需求，

　　所有结构的转角位置都避免了直角应力集中点，即使采用ABS或者PC材质注塑加工，也能在-20℃到60℃的使用环境下保持结构稳定，不会出现低温脆裂、高温变形的问题。安装边界方面，整个标识的最大外轮廓宽度为72mm，最大高度为68mm，安装时需要预留的平面区域尺寸不小于80mm*75mm，弧形边框的最低点距离安装面的间隙控制在0.1mm，既避免安装时出现悬空翘边，也不会因为间隙过大积存雨水、灰尘。针对不同的安装场景，结构上预留了调整空间，如果是用于光滑漆面的车体安装，可直接采用背胶固定，拆除两端的螺丝孔位预留凸台即可；如果是用于布艺、木质等不适合背胶固定的场景，保留两端的安装孔位采用螺丝固定即可，两种安装方式不需要额外修改主体结构，

　　仅需要在生产时根据需求选择是否切除孔位凸台，大幅降低了多场景适配的开模成本。图案层和圆形基底的配合采用过盈0.05mm的卡扣设计，不需要额外涂胶即可完成组装，组装后图案层和基底之间的缝隙控制在0.02mm以内，避免水汽渗入缝隙造成内部积垢变色，长期使用也能保持外观整洁。
