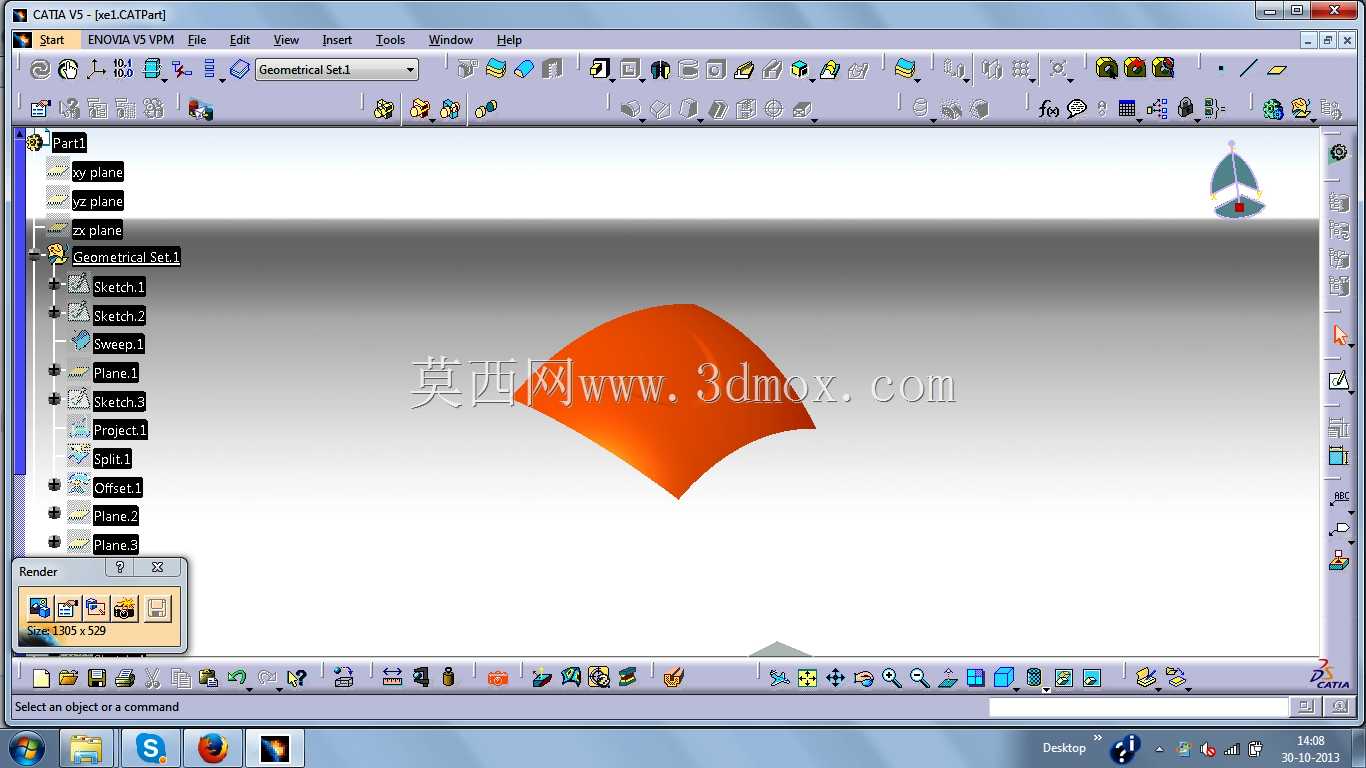

Catia偏移曲面参数化建模设计实例

　　在曲面类零部件的结构设计环节，偏移曲面是覆盖件、薄壁壳体、模具型腔等结构设计中高频使用的几何特征构建方式，这类特征的建模质量直接决定后续实体加厚、抽壳、分型面构建的成功率，很多刚接触三维建模的设计人员常遇到偏移失败、曲面畸变、边界不连续的问题，本质是对偏移特征的几何约束逻辑理解不到位。

　　从实际工程应用场景来看，偏移曲面的使用覆盖了从消费电子外壳、汽车内外覆盖件、航空航天薄壁蒙皮到注塑模具型腔、冲压模具凸凹模间隙预留的全流程设计环节。比如做汽车翼子板设计时，外表面完成A级曲面构建后，需要向内偏移固定料厚生成内表面，偏移过程中要保证曲面曲率连续，不能出现局部褶皱、破面，否则后续加厚生成实体时会在曲率突变位置报错，直接影响后续的安装卡扣、加强筋的特征布置。再比如注塑模具的型腔设计，分型面确定后，需要根据塑料原料的收缩率计算偏移量，将产品外表面偏移生成型腔的成型面，偏移的精度直接决定成型后产品的尺寸公差是否符合设计要求。

　　这个偏移曲面的建模思路，核心是先构建基础母面的几何约束，母面的构建需要保证UV方向的参数线分布均匀，避免出现局部参数线过度密集或者扭曲的情况，很多人偏移失败的根源就是基础母面存在收敛点、曲率突变超过偏移量允许的阈值，或者曲面之间的拼接连续性只达到G0位置连续，没有达到G1相切甚至G2曲率连续的要求。建模时首先要梳理母面的边界约束，明确偏移方向是沿曲面法向单向偏移，还是需要根据不同区域的壁厚要求做变距偏移，常规等距偏移适合均匀壁厚的壳体类零件，变距偏移则用于局部需要加厚做安装位、或者需要做渐变过渡的结构，比如手持设备的握把位置，壁厚会根据握持手感做渐变调整，这时候就需要在偏移特征中添加不同位置的偏移距离约束，控制过渡区域的曲面光顺度。

　　从安装边界和尺寸控制的角度来说，偏移曲面的边界需要和相邻结构做匹配约束，比如偏移后的曲面边缘要和安装止口、配合端面做相切或者重合约束，避免后续装配时出现干涉或者间隙超差的问题。做偏移操作前，要先测量母面的最小曲率半径，确保偏移量小于最小曲率半径，否则在曲率过小的位置会出现曲面自交，这也是很多新手建模时容易忽略的前置检查步骤，很多人上来直接点偏移命令，输入数值后报错，却找不到问题根源，其实就是母面局部曲率半径小于偏移距离，导致偏移后曲面出现自相交的拓扑错误。

　　实际建模过程中，如果遇到偏移失败的情况，不要反复调整偏移数值碰运气，要先回到母面特征，检查曲面的连续性，把存在收敛点的位置做裁剪补面，把曲率突变的区域做桥接过渡，保证母面整体的光顺度。对于多面拼接的复合曲面，偏移前要先把相邻曲面做缝合处理，检查缝合后的曲面有没有自由边、非流形边，确保曲面是一个完整的拓扑整体，再执行偏移操作，偏移后还要检查曲面的法向是否统一，避免出现局部法向反转导致的偏移方向错误。

　　另外在做装配关联设计时，偏移曲面还可以用于构建相邻零件的间隙面，比如两个运动部件之间的安全间隙，可以通过偏移其中一个零件的表面生成间隙检查面，用来做干涉检查，验证运动行程内两个零件是否会发生碰撞，这种方式比直接测量距离更直观，也方便后续调整间隙值的时候，只需要修改偏移参数就能同步更新间隙面，提升设计迭代的效率。

　　对于需要做数控加工的曲面结构，偏移曲面还可以用来生成刀具的切削路径参考面，比如球头刀加工曲面时，需要根据刀具半径偏移生成刀路轨迹面，这时候偏移的精度直接决定加工后的表面质量和尺寸精度，建模时要保证偏移后的曲面没有微小的碎面、尖点，否则刀路计算时会出现跳刀、过切的问题，影响最终的加工效果。

　　整个偏移曲面的建模过程，本质是对曲面几何拓扑关系的梳理，不是简单的输入偏移距离就能完成的操作，需要设计人员结合后续的工艺要求、装配要求、加工要求，提前规划母面的构建逻辑，预判偏移过程中可能出现的问题，在基础特征阶段就把几何约束做扎实，才能保证后续特征构建的稳定性，减少后期设计变更时的特征报错概率，提升整体的建模效率和模型质量。
