双叉式带安装孔轴类支撑固定支架

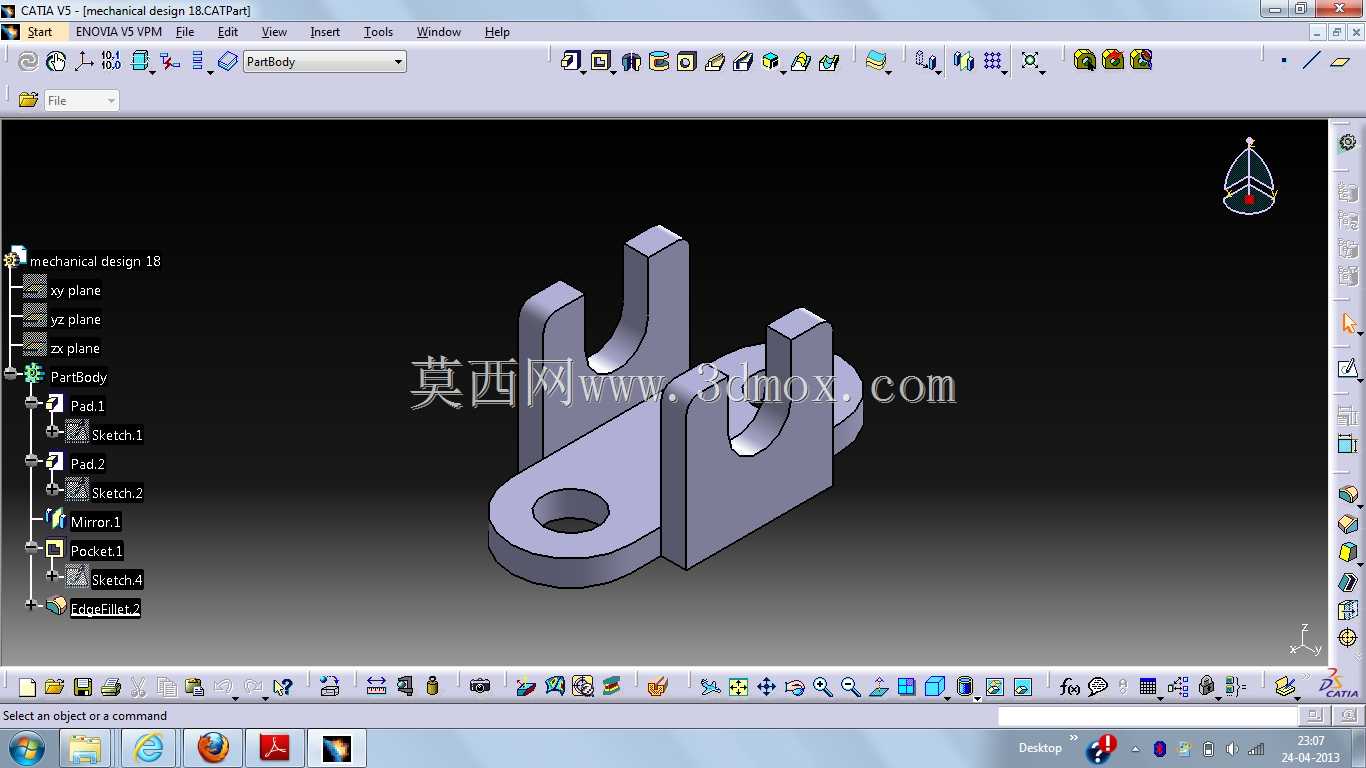

　　这类双叉式轴支撑支架，在轻工输送线、小型自动化装配工位、非标检测设备的从动轮组支撑场景中应用十分普遍，核心作用是为光轴、铰接销轴提供稳定的径向支撑与轴向限位，避免轴类部件在运转过程中出现径向窜动、偏摆，保障传动或铰接动作的同轴度精度。从结构功能上看，底座开设的通孔为安装固定位，可通过螺栓将整个支架锁紧在设备型材台面、焊接机架的预设安装面上，底座的平面度设计直接决定安装后的支撑垂直度，建模时特意将底座下表面做了整面平面度约束，避免安装后出现翘曲导致的轴位偏移。上部的两个U型叉耳是核心功能位，两个叉耳的同轴度公差控制在0.02mm以内，叉耳内侧的圆弧槽与待支撑轴的轴径做间隙配合设计，既可以保证轴转动时的顺滑度，又能限制轴的径向晃动量，

　　两个叉耳的间距根据配套轴的安装段长度设定，预留了轴用挡圈的安装空间，方便装配时对轴做轴向定位，防止轴在运转过程中从支架槽内脱出。设计过程中，首先从安装边界入手核算尺寸：底座的长度、宽度尺寸根据配套螺栓的规格、安装面的允许占用空间确定，保证螺栓安装时扳手有足够的操作空间，不会与周边其他构件发生干涉；底座的厚度根据支架需要承受的径向载荷核算，若用于支撑输送线从动辊，载荷方向垂直向下，底座厚度需要满足抗弯强度要求，避免长期受载后出现底座变形导致轴位下沉。叉耳的高度根据轴的中心高要求确定，轴中心高是设备设计时的关键尺寸，直接关系到传动带的张紧度、铰接件的运动轨迹，建模时将轴中心高与底座安装面的尺寸做了强约束，

　　避免后续修改参数时出现中心高偏移。两个叉耳的厚度根据轴受载后的剪切力核算，叉耳根部做了圆角过渡处理，避免应力集中导致长期受载后叉耳从根部断裂，这也是这类支架设计时容易忽略的细节，很多新手建模时直接做直角过渡，实际使用中受冲击载荷时很容易在根部出现裂纹。从装配适配性来看，这类支架的U型开口设计相比封闭式轴座，装配难度更低，不需要将轴从端部穿入支撑座，只需要将轴直接卡入U型槽内，再加装端部限位件即可完成装配，在设备后期维护更换轴件时，不需要拆解周边的传动部件，就能快速完成轴的拆卸更换，大幅降低运维的时间成本。建模过程中对各个配合面的公差做了预留，U型槽的圆弧面直径比配套轴的公称直径大0.03-0.05mm，保证常温下轴可以顺利卡入，

　　同时不会出现过大的配合间隙；底座安装孔的直径比配套安装螺栓大1mm，方便安装时微调支架的位置，补偿机架加工时的孔位误差。叉耳的外侧边缘做了小倒角处理，避免装配时锐边划伤操作人员，也去除了加工过程中产生的毛刺。在实际选型应用时，需要先确认支架的额定载荷是否满足使用场景要求，若用于有冲击载荷的工位，比如凸轮机构的铰接支撑，需要适当加大叉耳厚度与底座厚度，提升整体结构刚性；若用于轻载的检测工位，比如传感器摆臂的铰接支撑，则可以在保证强度的前提下适当减小壁厚，降低零件的整体重量与材料成本。这类支架通常采用45号钢加工制作，表面做发黑处理提升防锈能力，也有部分用于腐蚀环境的场景会采用304不锈钢材质加工，具体材质选择需要根据使用环境的腐蚀程度、载荷大小综合确定。安装时需要保证两个支架的U型槽同轴，若同一根轴两端各安装一个该类支架，安装时需要用轴做穿装校验，避免两个支架不同轴导致轴转动时出现卡滞、磨损加剧的问题，固定螺栓需要加装防松垫圈，避免设备运行过程中振动导致螺栓松动，出现支架移位的问题。
