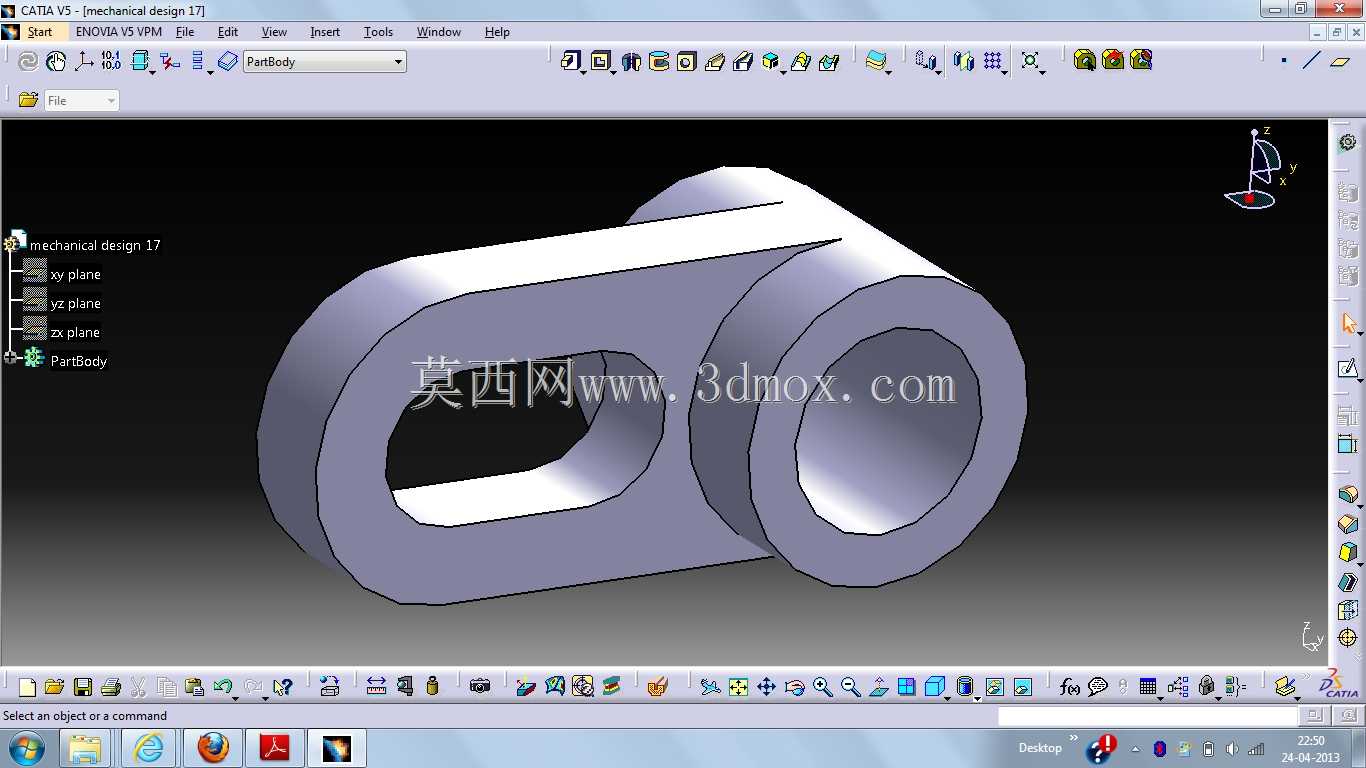

带铰接耳座的圆筒连接构件

　　这类带铰接耳座的圆筒连接构件，在各类需要实现铰接传动、浮动连接的机械结构中应用十分广泛，常见于工程机械的连杆传动组、自动化设备的摆臂连接端、输送线的张紧调节机构以及农用机械的悬挂连接部位，核心作用是通过耳座的铰接孔配合销轴实现构件间的相对转动，同时借助圆筒端的内孔完成与轴类、杆类零件的套接固定，是传递拉压载荷、补偿装配误差、实现摆动动作的关键受力零件。从结构功能来看，构件一端为带通孔的圆筒结构，内孔可根据配合需求加工为光孔或键槽孔，能够与对应直径的传动轴、支撑轴形成稳定的套接配合，承担径向支撑与周向扭矩传递的作用；另一端为一体化成型的双耳式铰接耳座，耳座上开设同轴的铰接通孔，用于穿装铰接销轴，与相邻的连杆、摆臂或机架形成转动副，

　　允许连接部件在耳座平面内完成一定角度的摆动，抵消设备运行过程中产生的位置偏移与装配应力，避免刚性连接带来的结构变形或焊缝开裂问题。在设计思路上，这类构件优先采用一体化锻造成型后机加工的工艺路线，耳座与圆筒的衔接位置做了大圆角过渡处理，能够有效分散应力集中点，避免交变载荷作用下出现疲劳断裂；铰接耳座的两个耳片厚度保持一致，铰接孔的同轴度公差控制在0.02mm以内，确保销轴穿装后不会出现卡滞、偏磨的问题；圆筒端的内孔与外圆保持同轴，端面与内孔轴线的垂直度公差满足装配要求，保证套接后轴类零件的转动顺畅。从安装边界来看，设计时需要重点核对圆筒的外径、内孔直径以及轴向长度，确保套接时不会与周边的轴承座、端盖等零件产生干涉；

　　铰接耳座的开口宽度需要匹配对应铰接部件的厚度，预留0.5-1mm的装配间隙，同时耳座外侧到圆筒端面的距离要满足销轴安装后的开口销、挡圈等防松件的安装空间，避免销轴窜出脱落。在实际选型应用中，这类构件的承载能力主要由耳座厚度、铰接孔直径以及圆筒壁厚决定，需要根据实际工况的拉压载荷、摆动频率计算受力情况，选择对应强度的材料，常规轻载工况可选用Q235钢做表面发黑处理，中载交变载荷工况则选用40Cr调质处理，铰接孔与圆筒内孔可根据耐磨需求增加衬套，延长构件的使用寿命。建模过程中需要重点关注衔接圆角的处理，避免出现直角锐边，同时要保证各孔位的位置精度，尤其是铰接孔与圆筒内孔的中心距尺寸，直接影响装配后连杆机构的运动行程，建模完成后可通过运动仿真模拟摆动过程，核对极限角度下是否存在结构干涉，确保构件安装后能够顺畅完成预设的摆动动作，不会出现运动卡滞或应力过载的问题。
