异形卡接式机械定位连接构件

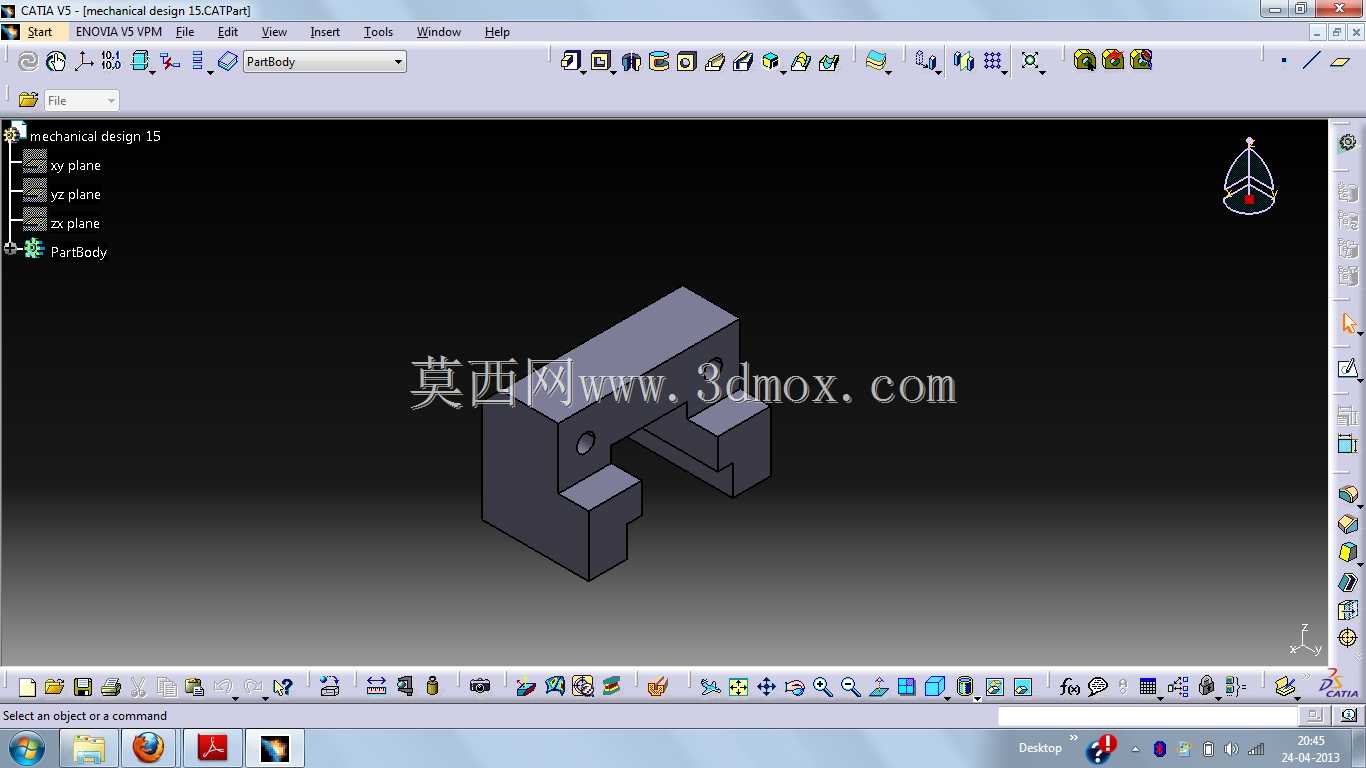

　　这类卡接式异形构件，在非标自动化生产线的工装治具里应用十分广泛，常见于物料载具的定位挡边、模组拼接的快速锁附结构、小型设备外壳的内置卡合支架等场景，不需要额外紧固件就能实现快速对位与卡紧，在频繁换型的产线工位上能大幅减少拆装调整的辅助时间。从结构形态来看，构件整体采用一体化块式设计，主体为直角弯折的块状基体，一侧延伸出带通孔的凸耳结构，另一侧设置两级阶梯式卡接槽，卡接槽的侧壁做了微小的拔模斜度，既能保证卡入时的导向顺滑，又能在卡合到位后形成足够的抱紧力，避免设备运行过程中受振动出现松脱。设计这类构件时，首先要匹配对应安装位的边界尺寸，基体的厚度需要根据承载的侧向力核算，通常在普通工位定位场景下，

　　基体壁厚不低于8mm就能满足常规的抗形变需求，凸耳上的安装孔位要和配套的固定螺栓规格匹配，孔边到基体边缘的距离要大于螺栓公称直径的1.5倍，避免锁附时出现基体开裂的问题。卡接槽的尺寸公差需要严格控制，槽宽的公差带通常取H7级别，和被卡接的对应凸台采用小间隙配合，既不会因为间隙过大出现定位偏移，也不会因为过盈量太大导致拆装困难。在实际设备装配场景中，这类构件常成对使用，分别固定在两个需要拼接的模组对接端，安装时先通过凸耳上的通孔将构件锁附在模组安装面上，保证两个构件的卡接槽处于同一水平高度，对接时直接将两个模组沿水平方向推合，卡接槽和对应凸台就能自动对位卡合，不需要额外校准位置，在小型输送线的段间拼接、检测设备的工位模块快换结构中，

　　这种结构的拆装效率比传统螺栓连接高出60%以上。构件的棱角位置都做了R1左右的圆角处理，一方面是避免加工过程中出现应力集中导致的零件开裂，另一方面也能防止装配调试时锋利的边角划伤操作人员。从安装边界来看，这类构件的外轮廓没有突出的异形结构，安装后占用的空间和构件本身体积基本一致，不需要预留额外的操作空间，在设备内部狭小的安装空间里也能灵活布置，不会和周边的管线、其他传动部件产生干涉。在受力特性上，这类构件主要承受侧向的剪切力和卡合方向的拉脱力，设计时需要根据实际工位的受力大小调整卡接槽的咬合深度，常规轻载场景下咬合深度取5mm即可满足使用需求，如果是承载较大的工位，可以将咬合深度增加到8-10mm，同时在基体背部增加加强筋结构，

　　提升整体的抗形变能力。这类构件的加工工艺通常采用整块型材铣削成型，加工时先铣削基准面，再以基准面定位加工卡接槽和安装孔，能有效保证各形位公差符合设计要求，表面不需要做特殊处理，常规的发黑或者阳极氧化处理就能满足车间环境下的防锈需求，不需要额外的表面镀层就能适配大多数工业场景的使用要求。在实际维护过程中，这类构件属于易更换的损耗件，当卡接槽经过多次拆装出现磨损导致定位精度下降时，直接松开凸耳上的固定螺栓就能快速更换新件，不需要拆解周边的其他结构，能大幅降低设备的维护停机时间。
