带双安装孔的U型限位支撑构件

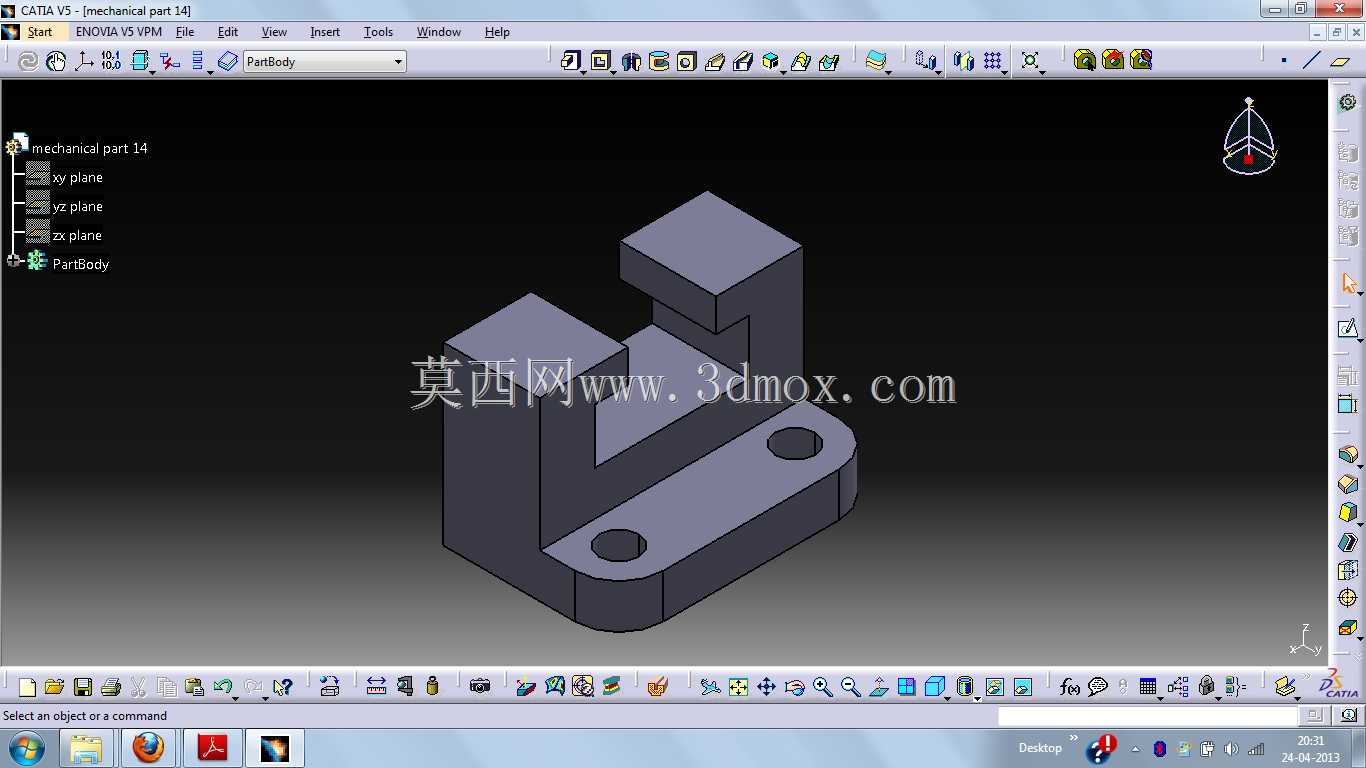

　　在自动化生产线的工位定位、小型工装夹具的搭建以及非标设备的辅助支撑场景中，这类带双安装孔的U型结构构件是应用频次极高的基础零件。日常做设备改型或者小型工装设计时，经常会遇到需要对杆类、轴类零件做径向限位，同时还要保证构件本身能快速固定在安装基板上的需求，这个构件的结构刚好能匹配这类使用场景。从实际使用角度看，底部的平板部分是整个构件的安装基准，两个对称布置的通孔是安装固定位，适配常用的内六角圆柱头螺栓，安装时可以根据现场的孔位偏差做小范围的位置调整，不需要额外加工腰型孔就能满足常规的安装公差要求，这点在现场装配时能省不少调整的功夫。上部的U型开口结构是核心的功能区，开口的宽度尺寸是按照常用的导向轴直径做的匹配设计，

　　开口的两个侧壁厚度经过受力校核，在承受常规的径向支撑载荷时不会出现形变，侧壁顶端做了小的倒角处理，方便轴类零件顺利卡入开口内，不会因为加工毛刺或者装配对位偏差出现卡滞的情况。设计这个构件的时候，首先是从安装边界倒推的底部平板尺寸，要保证两个安装孔的中心距符合通用铝型材的槽距标准，这样不管是固定在铝型材框架上还是钢板工作台面上，都不需要额外做转接板，减少装配的零件数量。U型立壁和底部平板的连接位置做了圆角过渡，避免直角处的应力集中，在长期承受交变载荷的工况下，不会因为应力集中出现开裂的问题，这点在做运动部件的限位支撑时尤其重要，很多同类零件失效都是因为转角处没有做圆角处理，长期受冲击后出现裂纹。整个构件的外形没有多余的冗余结构，

　　所有的棱边都做了去毛刺处理，不会在装配时划伤操作人员，也不会和周边的运动部件发生干涉。实际选型使用时，要注意U型开口的深度尺寸，保证卡入的轴类零件在工作时不会从开口处脱出，同时底部平板的厚度要满足螺栓拧紧时的强度要求，不会因为螺栓预紧力过大导致平板变形。如果是用在有相对滑动的场景，还可以在U型开口的内壁镶嵌耐磨衬套，不需要改动整体结构就能提升耐磨性能，适配不同的工况需求。这类构件虽然结构简单，但是在做三维建模的时候，很容易忽略安装孔的沉头深度、转角圆角的大小这些细节，导致加工出来的零件没法直接装配，要么螺栓头凸出于平板表面影响安装平整度，要么圆角太小导致应力集中，建模时需要把这些装配细节都考虑进去，

　　才能保证零件加工完成后可以直接投入使用，不需要二次修配。在小型输送线的侧边导向、检测工位的工件定位、夹具的辅助支撑这些场景里，这类构件都可以直接复用，不需要重新设计结构，只需要根据实际的载荷大小调整对应的壁厚和安装孔尺寸即可，能大幅缩短非标设计的周期，减少重复建模的工作量。
