斜切限位支撑机械构件结构设计

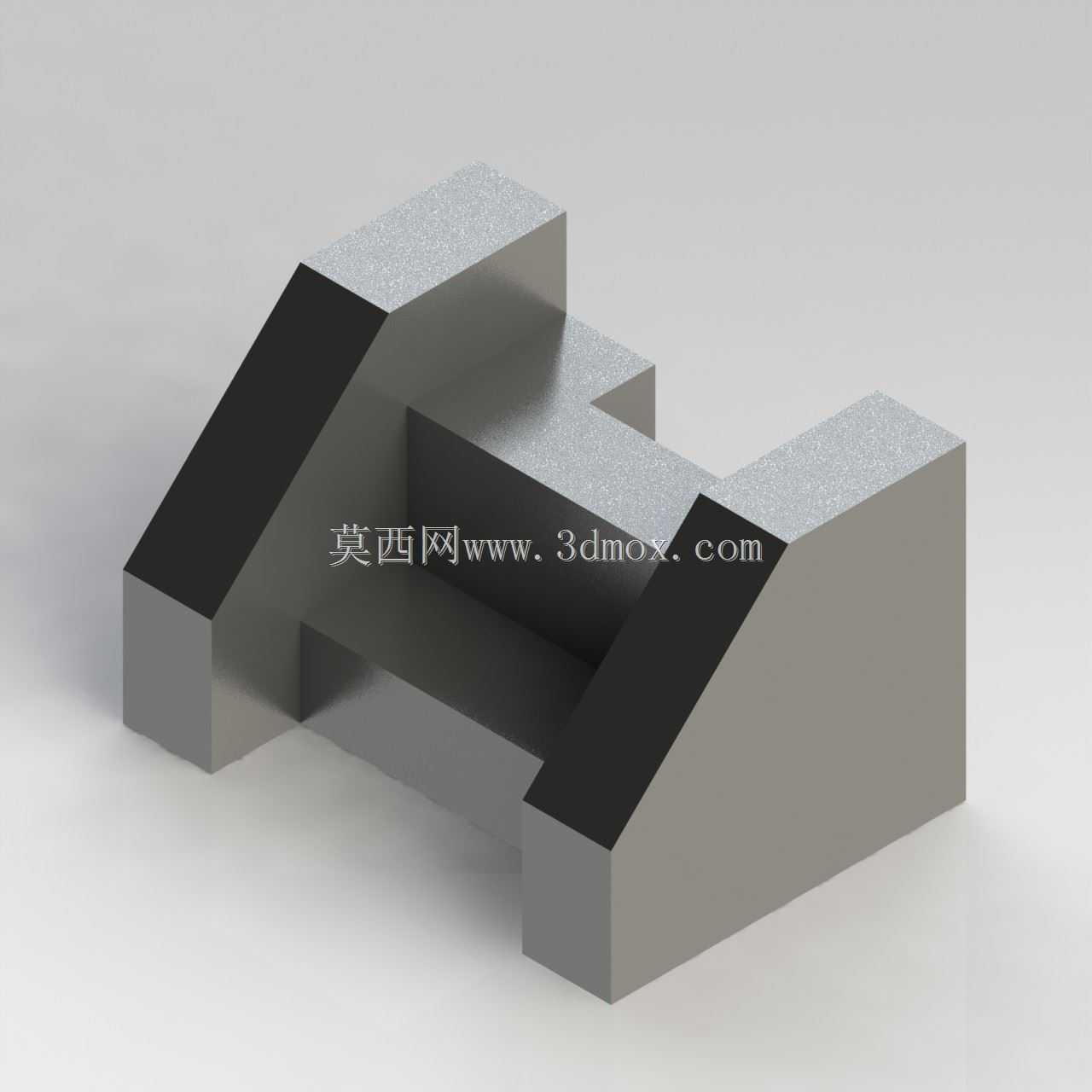

　　该构件属于工装夹具与非标设备中常用的定位支撑类零件，在自动化生产线的工件定位工位、工装夹具的侧向支撑模块、检测治具的基准靠位结构中都有广泛应用，主要承担工件装配或加工过程中的侧向限位、斜向支撑以及基准定位功能，避免工件在受切削力、装配压紧力时出现位移偏移，保障加工或装配的位置精度。从结构设计逻辑来看，该零件采用对称式斜切构型，主体为矩形块基础结构，两侧设置45度斜向切面，中间预留通槽结构，这种设计一方面可以在保证结构刚性的前提下减少零件整体重量，降低材料成本，另一方面中间的通槽可以避让设备上的其他凸起结构，避免安装时出现干涉问题，同时两侧的斜切面可以适配带斜度的工件接触面，相比直角支撑块能够更好地贴合异形工件的侧壁，

　　减少定位时的接触间隙，提升定位稳定性。零件的两个端面为垂直安装基准面，安装时可通过端面贴合设备基板或夹具立板，采用螺栓从底部或侧面进行锁紧固定，安装边界需要注意预留斜切面外侧的操作空间，避免工件上下料时与斜切面边缘发生剐蹭，外形尺寸方面，整体长宽高比例约为3:2:1.5，中间通槽的宽度约为主体宽度的二分之一，槽深约为主体高度的三分之一，两侧斜切的起始位置距离端面约为整体长度的四分之一，这种尺寸比例经过刚性校核，在承受常规1500N以内的侧向压紧力时不会出现明显形变，能够满足普通机加工、装配工位的使用需求。在实际设备应用中，这类支撑块常成对使用，分别布置在工件的两侧对称位置，对工件形成双侧斜向夹持定位，相比平口钳的直面夹持，

　　斜切面的接触形式可以分散工件受到的夹紧力，避免薄壁工件被夹伤变形，同时斜向的支撑力可以分解为水平和垂直两个方向的分力，既能够限制工件的水平位移，也能在一定程度上限制工件的垂直方向窜动，减少额外的压紧机构配置，简化夹具整体结构。设计过程中需要重点关注斜切面的平面度要求，以及两个安装端面与斜切面的角度公差，通常角度公差需要控制在±0.1度以内，平面度要求达到IT7级精度，否则会出现定位时接触不良、工件定位偏移的问题，另外零件的棱边需要做0.5mm的倒角处理，避免安装和操作过程中锐边划伤操作人员，同时也能减少工件上下料时的磕碰损伤。该零件的材质通常选用45号钢进行调质处理，表面发黑防锈，对于有更高耐磨要求的工位，

　　也可以在斜切面镶嵌硬质合金贴片，提升零件的使用寿命，减少长期使用后的磨损量，保障定位精度的长期稳定性。在装配调试时，需要先将两个支撑块固定在基板上，通过百分表打表校正两个斜切面的对称度，保证对称度误差在0.02mm以内，再进行试装工件，检测工件的定位重复精度，若出现定位偏差，可以通过在支撑块安装面添加铜皮垫片的方式微调位置，直到满足工位的精度要求。这类结构的零件通用性较强，通过调整整体尺寸、斜切角度以及中间通槽的规格，可以适配不同尺寸、不同外形的工件定位需求，是非标自动化设备和工装夹具设计中非常常用的基础结构件，建模过程中需要重点保证各个特征的几何约束关系，尤其是斜切面与基准面的角度关系、通槽的对称度关系，避免后续出工程图时出现尺寸标注矛盾，给生产加工带来困扰。
