斜切式对称定位支撑机械构件

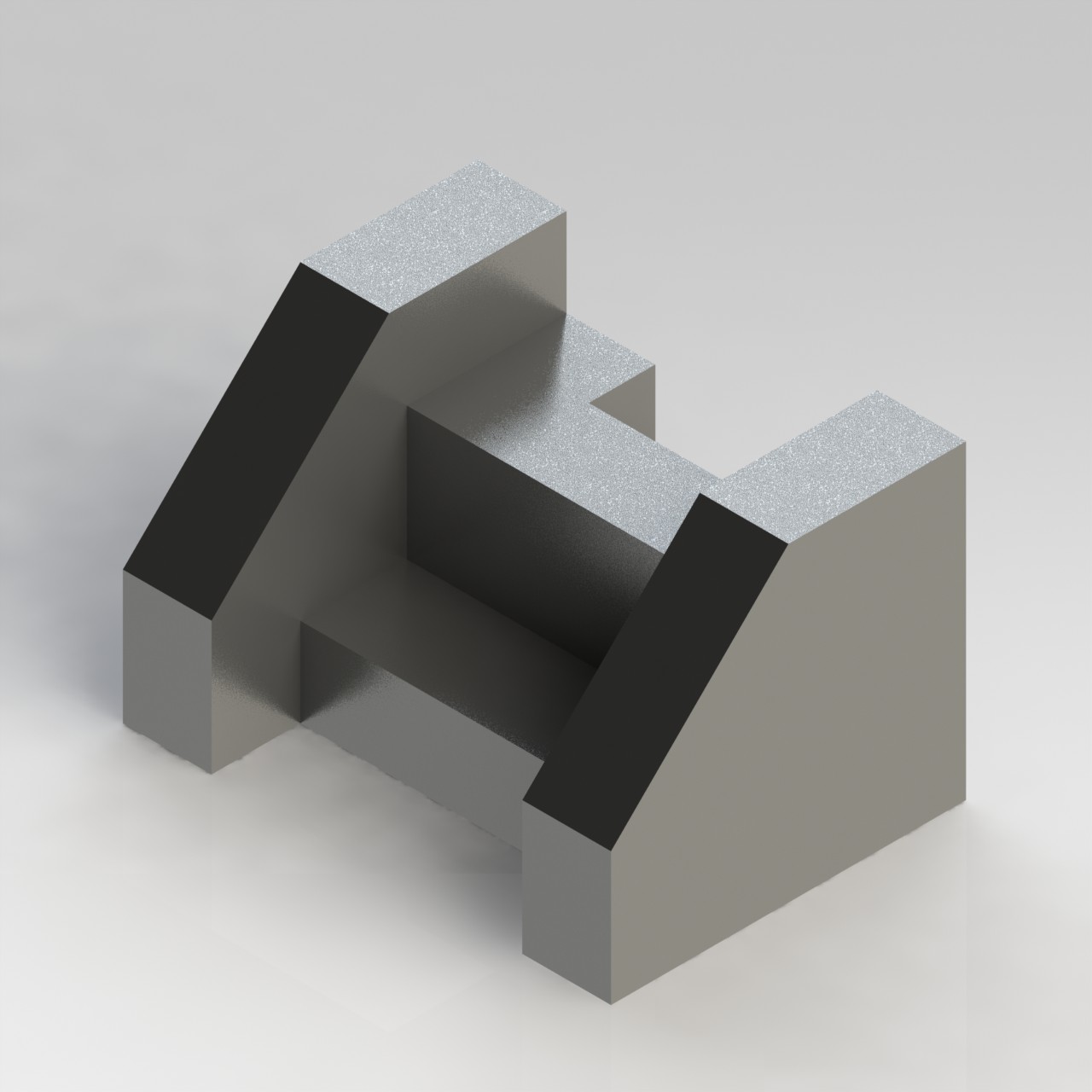

　　该构件属于工装夹具领域常用的定位支撑类零件，在自动化生产线的工件定位工位、机床加工的夹具装夹环节、检测设备的工件承托位置都有广泛应用，主要作用是为被加工或被装配的工件提供稳定的刚性支撑，同时配合两侧斜切面完成工件的侧向限位，避免工件在加工、装配、检测过程中出现位移或偏斜。从结构设计来看，整体采用对称式布局，主体为矩形基体结构，两侧设置45度斜切支撑面，中间预留内凹避让槽，这种设计一方面可以减少构件整体重量，降低材料消耗，另一方面内凹槽可以避开工件底部的凸起结构，避免装夹时出现干涉，保证支撑面与工件的完全贴合。设计过程中优先考虑了受力均匀性，两侧斜切面的倾斜角度经过受力校核，当工件放置在支撑面上时，

　　垂直方向的载荷会通过斜切面均匀传递到基体底部，不会出现局部应力集中的问题，同时斜切面的角度设置也兼顾了工件取放的便利性，工件吊装或放置时不会与构件边缘发生磕碰。外形尺寸方面，基体长度方向的尺寸适配常见的中小型工件装夹跨度，宽度方向的尺寸保证支撑时的接触面积足够，不会因为接触面积过小导致工件表面出现压痕，高度方向的尺寸预留了足够的安装空间，底部为平整安装面，可以直接通过螺栓固定在工装基板或者机床工作台上，安装时不需要额外加工适配垫块，降低了工装装配的工作量。安装边界上，构件底部的安装孔位按照标准工装孔距设置，可兼容现有通用工装平台的安装孔系，不需要重新打孔适配，两侧斜切面的边缘做了微小倒角处理，

　　避免安装和使用过程中划伤操作人员或者工件表面。在实际使用场景中，这类构件常成对使用，分别布置在工件的两端支撑位置，也可以单个使用作为单侧限位支撑，中间的内凹槽还可以作为走线或者排屑通道，在金属切削加工场景下，切屑可以顺着内凹槽排出，不会堆积在支撑面上影响定位精度。构件的支撑面平面度要求较高，设计时标注了对应的形位公差，保证支撑时工件的水平度符合加工或检测要求，斜切面与基体底面的角度公差控制在合理范围内，避免因为角度偏差导致工件定位出现倾斜。不同于普通的矩形支撑块，这种带斜切结构的支撑件可以同时实现垂直方向支撑和水平方向的限位，减少了工装中零件的数量，简化了夹具的整体结构，在批量生产的工装设计中可以大幅降低制造成本，

　　缩短工装装配调试的周期。材质选择上通常采用45号钢或者合金结构钢制作，支撑面根据使用需求可以做淬火处理提高耐磨性，延长构件的使用寿命，在一些需要防磁或者轻量化的场景下，也可以采用铝合金材质制作，表面做阳极氧化处理提高表面硬度。
