卧式卫生级离心泵三维结构设计

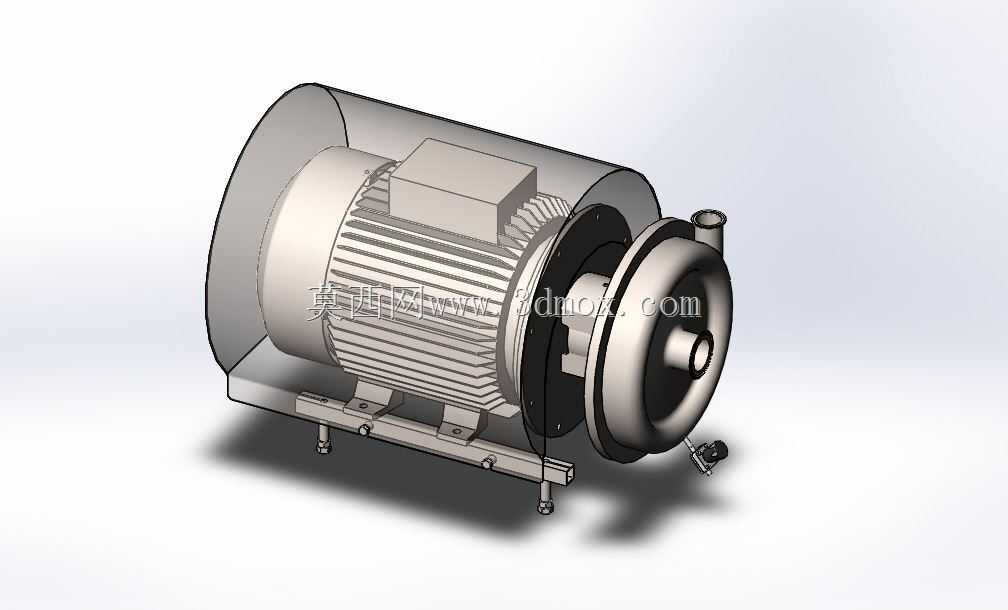

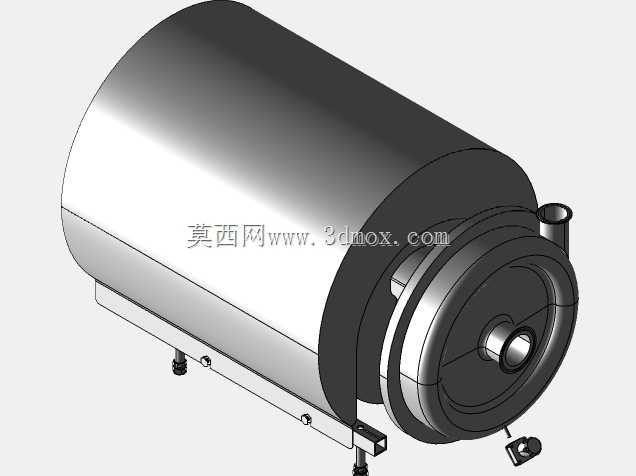

　　这款卧式离心泵的结构设计，首先围绕洁净流体输送场景的核心需求展开，在食品饮料、生物医药、精细化工等对介质接触部位有卫生要求的生产环节中，这类泵是管路系统里的核心动力部件，负责将符合洁净要求的液态介质从低位储槽输送至高位配料罐、灌装设备或者下游处理工序，也可用于CIP清洗系统的清洗液循环输送，适配低粘度、无硬质颗粒的洁净介质工况。从结构设计逻辑来看，泵体与驱动电机采用同轴直联的紧凑布局，省去了传统联轴器连接的冗余结构，大幅缩减了整机的轴向安装尺寸，能适配生产车间内狭窄的设备安装空位，减少管路布局的避让成本。过流腔室采用圆弧过渡的无死角流道设计，内壁没有突兀的结构凸台或者滞留凹槽，能避免介质残留滋生微生物，

　　也方便日常生产结束后的冲洗消杀作业，进出口采用标准快装接口结构，和现场卫生级管路的对接不需要额外加工转换接头，拆装维护的效率更高。安装底座采用冲压成型的一体式支撑脚结构，底座上预留的长条形安装孔可以适配不同规格的地脚螺栓固定需求，安装时可以根据现场管路的实际高度微调泵体的水平位置，降低管路对接的同轴度误差。泵体端的密封结构采用集装式机械密封设计，不需要现场拆解调整弹簧压缩量，更换密封件时只需要拆卸泵端压盖即可完成操作，能大幅缩短设备停机维护的时间。整机的外形轮廓做了圆弧包边处理，电机外壳的散热筋方向顺着轴向布置，既保证了电机长时间运行的散热效率，也避免了直角结构积灰积污的问题，日常设备表面清洁时可以直接用擦拭布顺着外壳弧度清理，

　　没有清洁死角。在进行三维建模时，所有配合部位的公差带都按照实际装配要求做了预留，泵轴与叶轮的配合位、密封腔与静环的配合位都标注了对应的装配公差，导入装配环境后可以直接做干涉检查与运动仿真，验证转子部件转动时是否存在剐蹭问题，也能直接导出工程图用于生产加工或者设备选型的方案演示。
