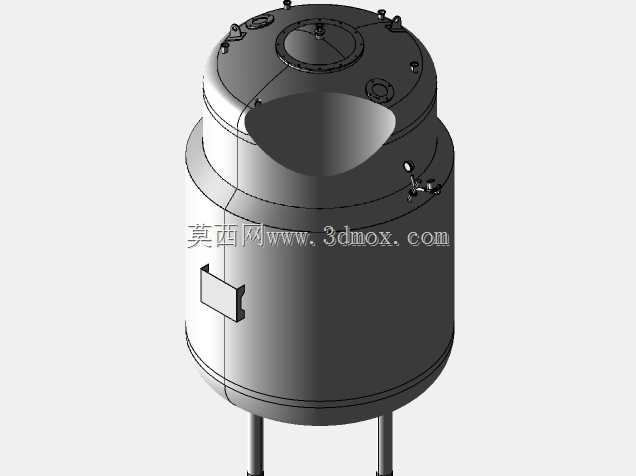

立式承压搅拌罐体结构三维设计

　　该立式承压罐体结构，主要应用于精细化工、食品发酵、生物医药等行业的物料混合、反应、暂存工序，可适配常压或带压的液固、液液混合工况，作为生产线核心反应或暂存单元，可与进料管路、出料阀组、搅拌驱动组件、温度检测元件直接配套安装。从结构设计逻辑来看，整体采用立式圆筒形筒体搭配上下椭圆封头的构型，这类构型在承压工况下的应力分布更均匀，相比方形结构能有效降低壁厚冗余，控制设备整体自重。筒体侧壁预留多组不同规格的接管接口，分别对应进料、测温、测压、取样、备用附件安装的需求，接口位置结合车间操作高度设置，避免后期配管时出现操作干涉。底部采用三支腿支撑结构，支腿与下封头采用焊接式连接，连接处增设加强筋板分散载荷，支腿底部预留地脚螺栓安装孔，

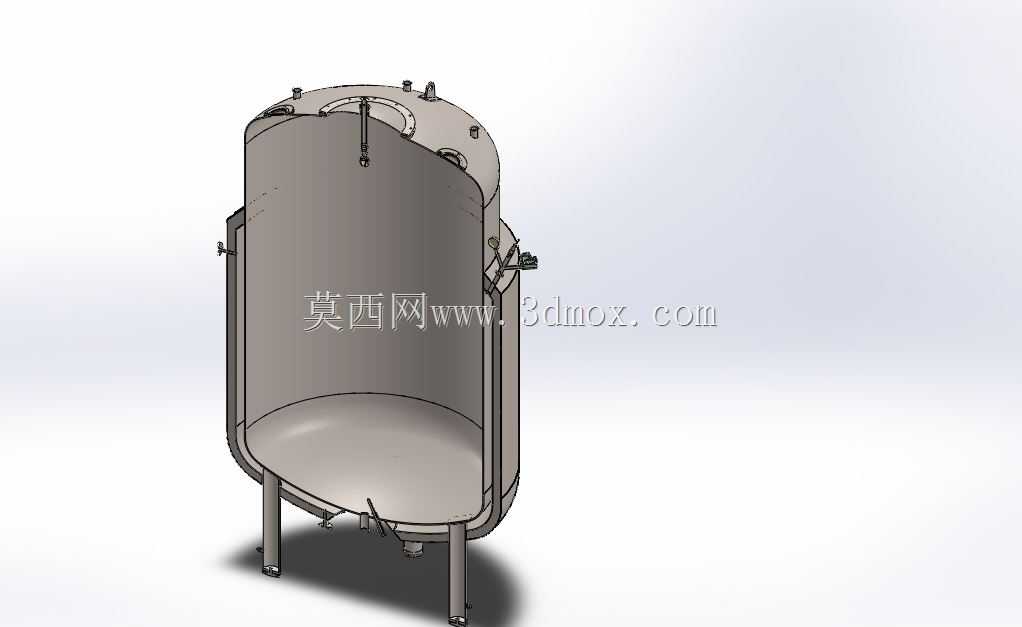

　　可直接固定在混凝土设备基础上，安装时需保证支腿支撑面的水平度偏差控制在允许范围内，避免运行时出现附加应力。上封头位置设置人孔结构，方便后期检修人员进入罐体内部清理、更换内件，同时预留搅拌轴安装的中心通孔，可适配顶入式搅拌装置的安装需求，通孔周边设置凸台结构强化局部刚度，避免搅拌运行时的振动引发焊缝疲劳。下封头采用标准椭圆封头，底部中心位置设置出料接口，配合侧壁低位的排污接口，可保证罐内物料排空无残留，减少物料积存带来的交叉污染风险。建模过程中对筒体与封头的焊接坡口、接管与筒体的相贯线结构做了细化处理，所有转角位置均做了符合压力容器设计规范的圆角过渡，避免应力集中带来的结构失效风险。整体安装边界需考虑顶部搅拌驱动装置的安装空间、侧面接管的配管操作空间、底部出料阀组的安装高度，同时预留检修通道的位置，适配常规车间的层高与设备布局要求。
