小型移动式蒸馏反应实验装置结构设计

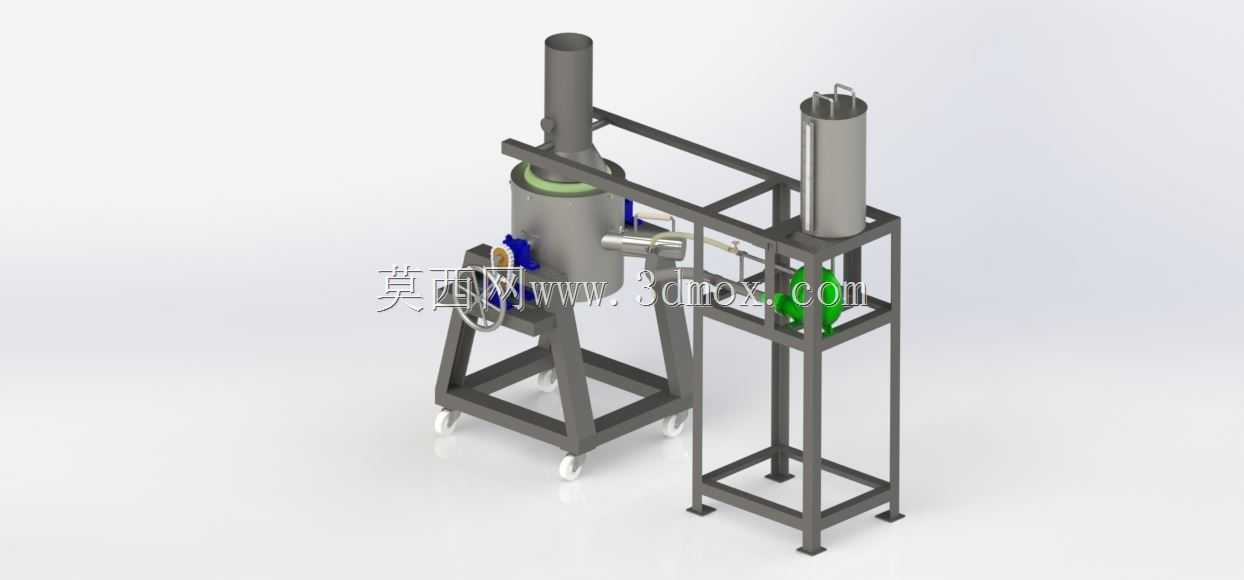

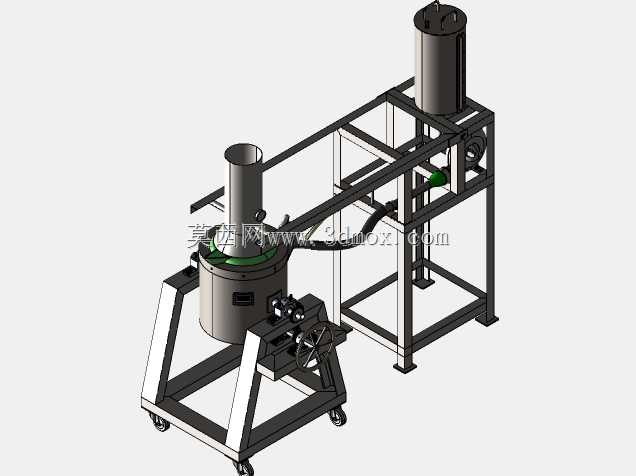

　　这套装置的整体结构采用分体式机架布局，左侧为带脚轮的可移动反应单元，右侧为固定安装的辅助单元，两个单元通过金属管路与阀组实现介质连通，整体占地宽度控制在1.2米范围内，纵深0.8米，最高处排气筒顶端距地面1.9米，可适配常规实验室、小型中试车间的标准门洞进出，移动单元配置的四个万向脚轮中两个带刹车锁定结构，推移到指定工位后踩下刹车即可完成位置固定，不需要额外打膨胀螺栓做地面固定，适配多工位轮换使用的场景需求。左侧反应单元的核心承压罐体采用立式圆柱结构，罐体上下端为标准椭圆封头，上端封头垂直安装排气导流筒，用于反应过程中气态介质的导出，罐体侧壁设置了多个不同高度的接口，分别用于进料、温度检测、压力检测、侧线出料，

　　罐体下部设置带密封结构的放料阀，反应过程中产生的重组分物料可通过该阀直接排出，罐体与机架之间采用卡箍式快装连接结构，拆卸维护时不需要动用大型吊装设备，单人即可完成罐体的拆装清洗。罐体外部的机架采用方管焊接成型，机架下部设置三角形加强筋结构，抵消罐体满载时的侧倾力矩，机架支腿底部的脚轮安装座采用加厚钢板焊接，避免满载推移过程中出现焊缝开裂的问题。右侧辅助单元的立式圆柱罐体为常压储液结构，主要用于冷凝后液态介质的暂存，罐体顶部设置两个对称的吊环，用于安装时的吊装就位，罐体下部通过绿色的流体输送泵与左侧反应单元连通，可根据工艺需求实现物料的循环输送或者连续进料，辅助单元的机架为固定式方管焊接结构，四个支腿底部设置可调平的支撑脚，

　　可根据地面平整度调整支腿高度，保证罐体垂直度偏差不超过1/1000，避免内部液位检测出现误差。两个单元之间的连接管路采用硬管与软管结合的布置方式，硬管部分用于固定走向的管路连接，软管部分用于两个单元存在相对位移时的缓冲补偿，管路上配置的球阀均采用快装接口，更换不同管径的管路时不需要重新套丝焊接，可快速完成管路切换。整套装置的设计思路围绕小批量精细化工、食品风味物质提取、教学实验演示的场景展开，兼顾移动灵活性与运行稳定性，反应单元可单独推移到通风橱位置进行高危介质的反应操作，辅助单元可固定在公共管廊附近对接公用工程接口，不需要整套装置都布置在通风橱内，大幅提升狭小实验空间的利用率。结构设计过程中充分考虑了操作便利性，

　　所有阀门的操作手柄高度均设置在距地面0.9米到1.4米的区间内，符合成年人站立操作的舒适高度范围，不需要踮脚或者弯腰即可完成阀门启闭操作，罐体上的观察视镜设置在距地面1.2米高度，操作人员站立时可直接观察罐内的反应状态，不需要额外配置登高梯。机架的焊接位置全部做了打磨圆角处理，避免安装操作过程中划伤操作人员，所有金属结构件表面均做了喷砂钝化处理，适配化工场景下的防腐蚀需求，不会因为少量介质溅落出现表层锈蚀脱落的问题。装置的安装边界预留了足够的操作空间，左侧反应单元左侧预留0.4米的维护空间，用于罐体拆卸、阀门更换操作，右侧辅助单元右侧预留0.3米的管路对接空间，两个单元之间的管路连接区域预留0.2米的操作间隙，方便管路接头的拆装紧固，整体安装完成后不需要额外搭建操作平台，地面平整的普通厂房、实验室地面即可满足安装要求。
