蜗轮蜗杆传动机器人末端夹持执行器

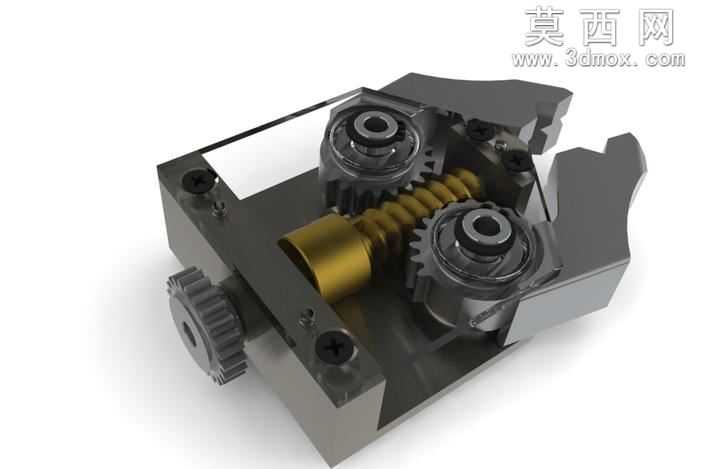

本作品为机器人末端夹持执行器的三维建模成果，采用SolidWorks完成全参数化建模设计，整体围绕蜗轮蜗杆传动的核心结构展开，实现了单输入双输出的同步夹爪开合动作。建模过程中严格遵循机械设计公差规范，对每一个零部件进行独立建模后完成虚拟装配，通过干涉检查验证各运动部件无碰撞、无卡滞，确保结构运动逻辑合理。渲染阶段采用金属材质为主的材质体系，主体基座赋予哑光金属材质，模拟加工后的铝合金表面质感，蜗杆部件赋予黄铜金属材质，还原铜质蜗杆的耐磨特性，齿轮与夹爪部件赋予高光亮面金属材质，突出精密加工零件的金属光泽，通过环境光遮蔽、全局光照等渲染参数调整，清晰展现内部传动结构的层次关系。结构设计上，输入端采用直齿轮引入动力，动力传递至同轴的蜗杆轴，蜗杆同时与两侧的蜗轮啮合，将单方向的旋转运动同步转化为两侧蜗轮的反向旋转，蜗轮与夹爪采用同轴固定连接，从而带动两个夹爪实现同步对中开合，这种传动结构具备反向自锁特性，可在动力断开后保持夹持力，避免夹持工件松脱，同时蜗轮蜗杆传动具备较大的传动比，可在较小输入扭矩下获得较大的夹持输出力，适配机器人末端对轻小型工件的夹持搬运需求。设计思路围绕紧凑化、高可靠性展开，整体结构布局紧凑，将传动部件全部集成在方形基座内部，减少外露部件降低作业过程中的磕碰风险，夹爪的开合行程通过蜗轮的转动角度进行限位，基座上预留的安装孔位可直接适配标准机器人末端法兰，无需额外转接件即可完成安装，各转动副位置均设计有轴承安装位，降低转动过程中的摩擦阻力，提升执行器的使用寿命与运动平稳性。
