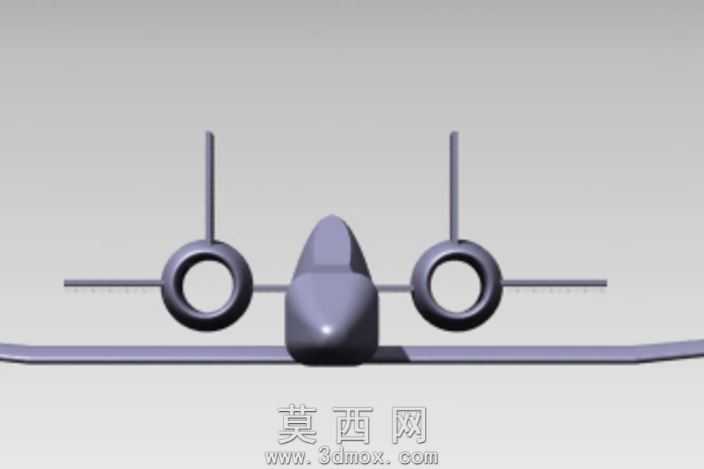

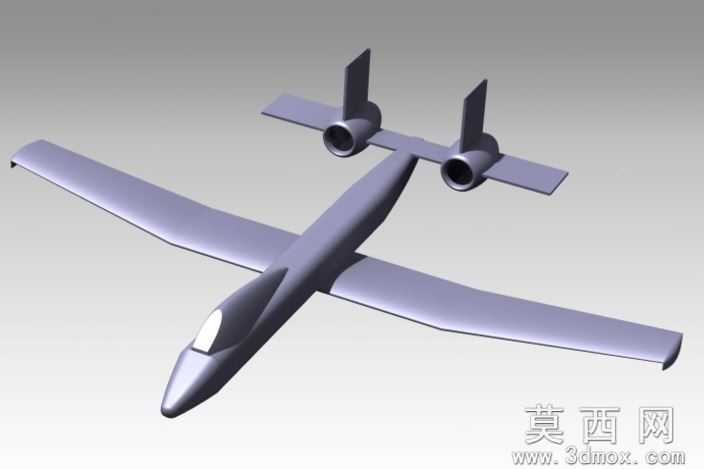

双发喷气式新型A10飞行器三维设计作品

本作品为双发喷气式飞行器的三维数字化设计成果，整体建模过程围绕飞行器气动布局合理性展开，首先以机身主体为核心基准，绘制流畅的梭形机身曲面轮廓，通过多段样条曲线控制机头尖部过渡、座舱区域隆起弧度以及机尾收窄角度，保证曲面连续性达到G2级别，避免渲染时出现光影断层。建模阶段采用自顶向下的设计逻辑，先搭建整机骨架线框，确定机翼后掠角度、水平尾翼安装位置以及发动机吊舱的挂载点位，再逐步生成各部件实体：机翼采用大展弦比平直翼搭配小角度上反设计，翼根与机身衔接处做平滑过渡曲面，降低翼身干扰阻力；两台喷气式发动机以吊舱形式安装于机身后段上方的短翼结构上，短翼与发动机舱、机身的连接区域做一体化曲面处理，还原真实飞行器的整流结构设计；尾翼采用双垂尾布局，垂尾垂直安装于发动机短舱外侧，与水平尾翼形成稳定的气动操纵面结构。材质与渲染环节，机身主体赋予哑光金属航空漆材质，调整金属度与粗糙度参数模拟军用飞行器蒙皮的半哑光质感，发动机舱内壁赋予耐高温金属材质，座舱盖采用半透明深色聚碳酸酯材质，添加轻微反射与折射效果模拟真实座舱玻璃的光学特性；场景搭建采用渐变灰色背景，布置三点式布光，主光源从侧上方投射打出机身明暗层次，辅助光补全暗部细节，轮廓光勾勒机翼与尾翼边缘，突出整机的线条感与结构比例。设计过程中重点参考了对地攻击飞行器的布局特征，在保留A10系列飞行器低空低速气动优势的基础上，调整了发动机安装位置与机翼展弦比，优化整机重心配平，各部件之间的装配间隙控制在合理范围，既保证三维模型的视觉真实感，也符合航空装备的基本结构逻辑，可用于航空科普展示、飞行器概念设计参考等场景。
