凸轮驱动单元装配结构三维设计

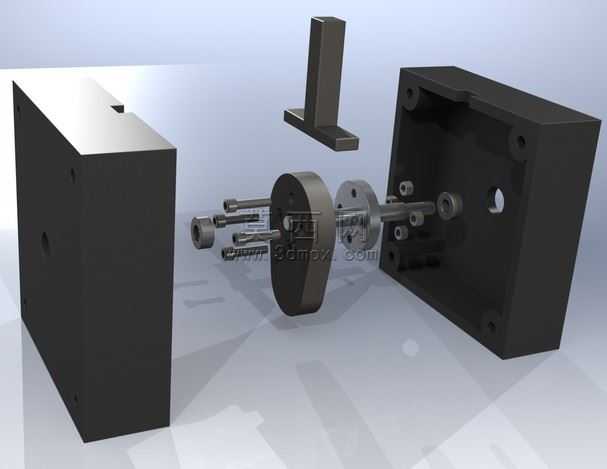

本作品为凸轮驱动单元装配结构的三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体传动逻辑的框架搭建，再逐一细化各个组成零件的细节特征，确保所有零件的装配基准统一，配合公差符合机械设计的常规要求。建模过程中对轴类零件的轴肩定位结构、凸轮的轮廓曲面、箱体的安装孔位与内腔避让空间都做了精准的特征绘制，针对初始版本中存在的轴与凸轮板之间0.02圆角干涉问题，通过调整圆角特征的生成范围、优化零件配合面的间隙参数完成了修复，保证装配体在虚拟装配环境下无干涉、可实现预期的运动仿真效果。渲染阶段采用哑光金属材质搭配工程塑料材质的组合表现，箱体类零件赋予磨砂黑色硬质材质质感，轴类、紧固件类零件赋予金属切削加工后的银灰色哑光金属质感，凸轮零件做了表面氧化处理的深色金属质感区分，通过柔和的工作室打光方案，将爆炸视图下各个零件的装配位置关系清晰呈现，能够直观看到整个驱动单元从外箱体到内部传动件的装配层级：左右两侧的分体式箱体作为整体承载结构，中间贯穿的传动轴作为动力传递载体，凸轮构件固定在轴上实现预设的运动规律输出，配套的紧固件、定位件都按照实际装配顺序排布，清晰展示了整个机构的组成逻辑。设计过程中充分考虑了零件的可加工性与装配便利性，所有安装孔位都做了适配紧固件的沉头或倒角设计，轴端的固定结构采用常规的紧固件锁紧方案，箱体的连接孔位完全对齐，能够直接用于后续的工程图导出、3D打印样件验证或者机械原理教学演示，整套模型的尺寸体系采用英制标准，建模过程中严格遵循机械设计的规范，各个零件的特征参数完整，可编辑性强，能够根据实际使用需求调整凸轮轮廓、轴径、箱体尺寸等参数，适配不同的传动场景使用需求。
