福特赛车后浸入式Crashbox吸能结构

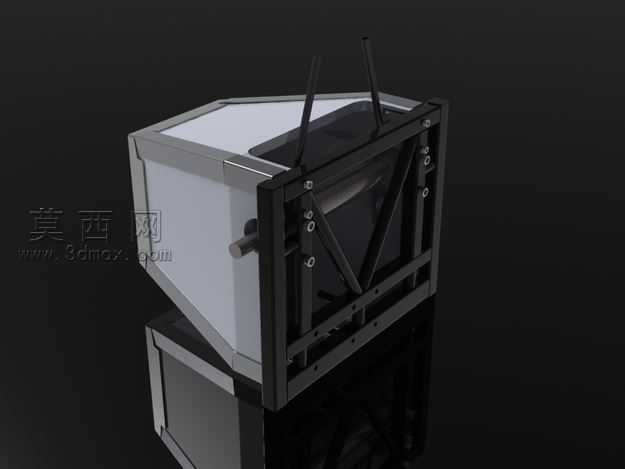

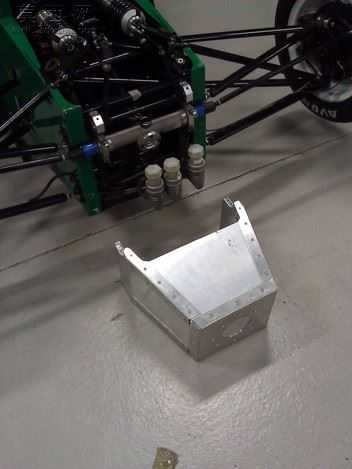

本作品为福特赛车专用的后浸入式Crashbox碰撞吸能盒三维建模作品，建模过程严格遵循1999年赛事用车的原始设计参数，完整还原了该款吸能结构的全部细节特征。建模阶段首先通过结构特征拆解，将整体构件拆分为外承力壳体、内部蜂窝吸能腔体、侧边安装卡位、端部导向卡槽几个独立模块，在三维建模软件中通过草图绘制、凸台拉伸、切除开槽、倒角过渡等基础特征命令逐步搭建实体结构，针对壳体边缘的应力过渡区域做了等半径圆角处理，避免结构应力集中点的出现，同时严格控制各安装卡位的尺寸公差，保证该结构与赛车后纵梁安装位的匹配精度。材质渲染阶段，为外承力壳体赋予了哑光银灰色金属材质，模拟航空级铝合金的表面质感，调整材质的粗糙度、反射率参数还原金属构件的哑光磨砂表面效果，场景搭建采用工业风水泥地面作为承载基底，添加柔和的环境漫反射光照与定向主光源，通过光影对比突出结构的棱角特征与腔体的纵深结构，清晰展现内部蜂窝吸能结构的排布逻辑。结构设计层面，该吸能盒采用开放式腔体搭配蜂窝填充的设计思路，在车辆发生后部碰撞时，外部承力壳体首先通过可控溃缩吸收初始碰撞能量，内部蜂窝结构通过逐层压溃变形持续分散剩余冲击力，侧边预留的卡槽结构用于快速安装固定，底部的三道导向槽能够保证碰撞过程中吸能盒沿预设方向溃缩，避免出现侧向弯折导致吸能效率下降的问题。建模过程中对所有薄壁结构做了等厚度处理，还原真实冲压构件的壁厚特征，对蜂窝结构的单元格尺寸、排布密度做了参数化设置，可根据不同赛事的碰撞安全要求快速调整结构参数，兼顾了模型的还原度与可编辑性，完整呈现了早年赛事车辆碰撞安全结构的经典设计逻辑。
