电机配套滑轨安装基座结构设计

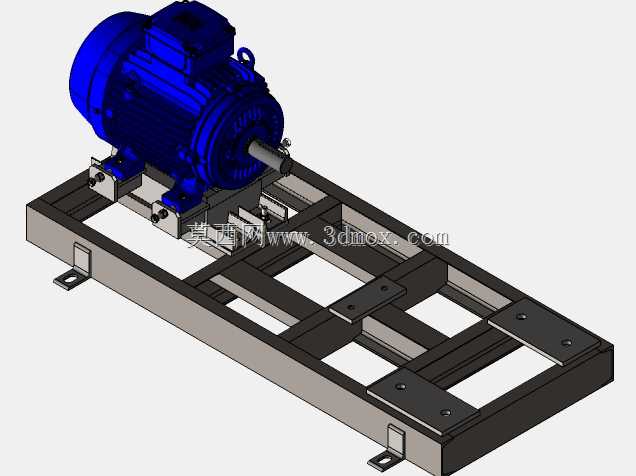

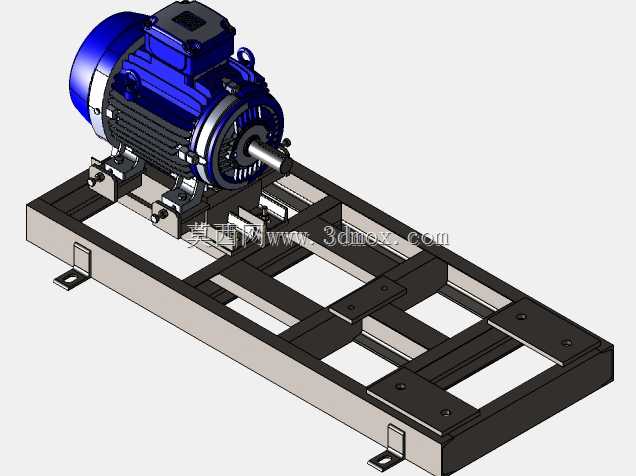

　　这套结构的核心是为卧式驱动电机提供可调整的安装载体，常见于流体输送、物料传输类设备的动力端布局，现场安装时可通过滑轨上的长槽孔调整电机轴向位置，以此张紧配套的皮带或联轴器传动副，避免传动件打滑、偏磨带来的功率损耗。从结构设计逻辑来看，底座采用型钢焊接框架结构，主受力梁选用标准矩形型钢，在保证整体刚性的前提下尽可能降低自重，电机安装位的两块可调滑板通过T型螺栓与底座框架连接，调整时松开锁紧螺栓即可沿框架上的导向槽滑动，到位后锁紧即可完成固定，无需额外加工复杂的定位结构，适配不同中心高的电机安装需求。实际应用场景中，这类安装基座多用于中小型水泵、风机、输送线的动力端配套，可抵消安装面的平面度误差，同时抵消电机运行时的小幅振动，

　　避免振动直接传递到配套设备主体。设计时预留的安装边界充分考虑了常规250机座号电机的外形尺寸，底座底部的安装支脚开有通孔，可直接通过膨胀螺栓固定在混凝土基础或设备主机的安装平台上，支脚位置避开了电机接线盒、散热风罩的维护空间，日常检修时无需拆卸整体基座即可完成电机接线、轴承润滑等操作。滑轨的导向面做了铣平处理，保证滑板滑动时无卡滞，锁紧位置的压板做了加厚处理，避免长期受电机启停的冲击力出现变形，框架内部的镂空结构既减轻了整体重量，也方便安装时调整下方的固定螺栓，同时利于电机底部的空气流通，辅助电机散热。在结构细节上，电机与滑板之间的连接螺栓孔做了沉台处理，螺栓头沉入滑板平面以下，不会在滑动调整时与框架梁发生干涉，

　　底座框架的焊接位置做了去应力处理，避免长期使用后出现焊接变形导致电机轴与从动轴不同心，这类结构的设计重点在于平衡安装便捷性、结构刚性与维护便利性，不需要过高的加工精度即可满足多数工业场景的动力单元安装需求，适配的传动形式包括三角带传动、弹性联轴器传动、链传动等多种常见工业传动方式，可根据实际使用场景更换不同长度的滑板来适配不同功率的电机，通用性较强。
