六工位快换式工具夹持弹夹结构设计

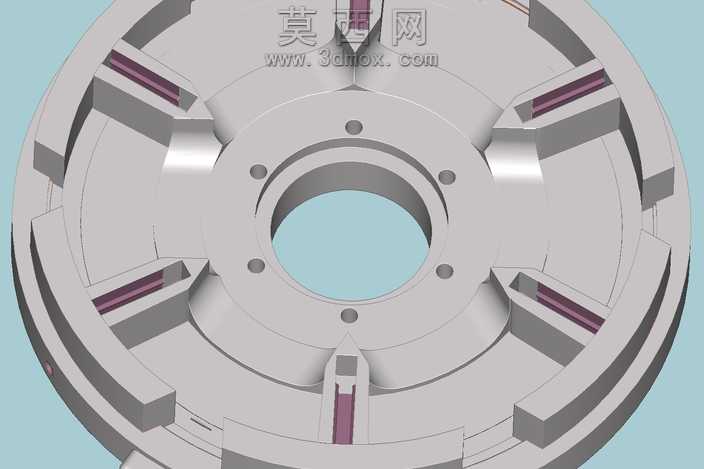

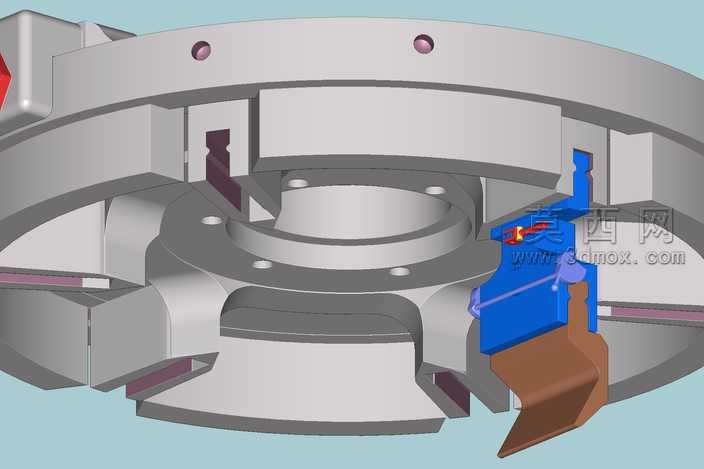

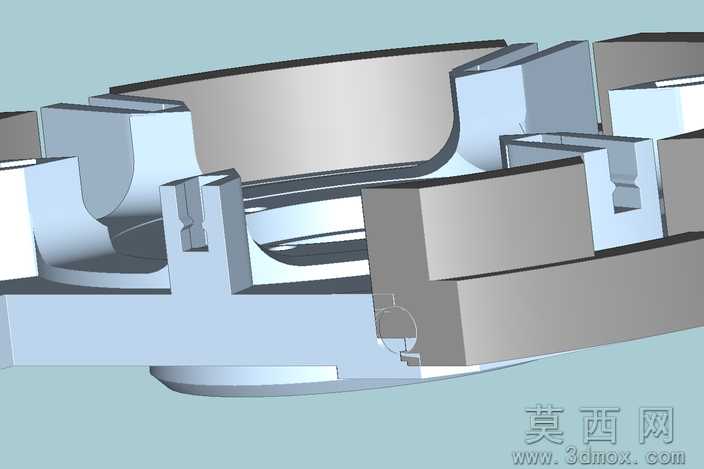

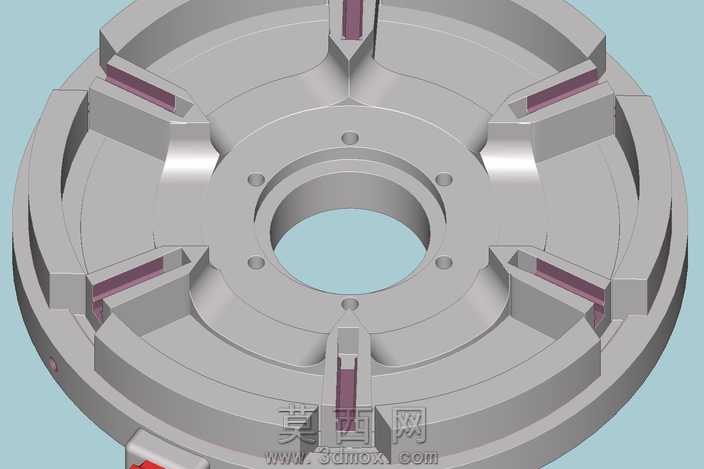

本作品为六工位快换式工具夹持弹夹结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的公差配合要求，对每一处装配间隙、定位基准都做了精准的参数约束，确保各部件在虚拟装配环境下无干涉、可顺畅实现预设动作。整体结构采用中心对称的圆盘式布局，中心设置带安装孔的定位基座，基座圆周方向均匀分布六个独立的工具夹持工位，每个工位都设计有独立的弹性锁紧结构，通过内置的弹性元件提供稳定的夹持力，保证工具安装后不会出现松脱偏移。建模阶段对金属基体采用哑光银灰色金属材质渲染，弹性锁紧部件采用深紫红色耐磨合金材质区分，通过光影渲染突出各部件的棱角、安装槽与定位孔的结构细节，清晰展现内部的装配关系与动作逻辑。设计思路围绕工具快速切换的核心需求展开，摒弃传统单工位夹具换刀耗时的弊端，通过中央联动锁紧结构实现六个工位的同步解锁与锁紧，操作人员只需触发中央控制结构，即可完成待换工具的释放与新工具的锁紧，大幅缩短工具更换的辅助时间。结构设计上充分考虑了工位的定位精度，每个夹持工位都设置了V型定位面与轴向定位台阶，保证工具安装后的重复定位精度满足加工或装配作业的要求，同时在基座上预留了设备连接的安装孔位，可直接适配不同类型的自动化作业设备或手动操作平台。需要特别说明的是，该结构为工具夹持存储切换装置，并非车削加工用的刀具本体，其核心功能是实现多类工具的有序存储与快速切换，可广泛应用于需要频繁更换作业工具的工位场景，整体结构紧凑，受力分布均匀，弹性部件的选型与安装槽尺寸经过反复校核，既保证足够的夹持力，又避免夹持力过大造成工具表面损伤，各活动部件的运动行程经过参数化模拟，确保动作过程顺畅无卡滞，不存在运动死点，整体设计兼顾实用性与工艺性，所有零部件都可通过常规的机加工工艺完成生产制造，装配流程简单易操作。
