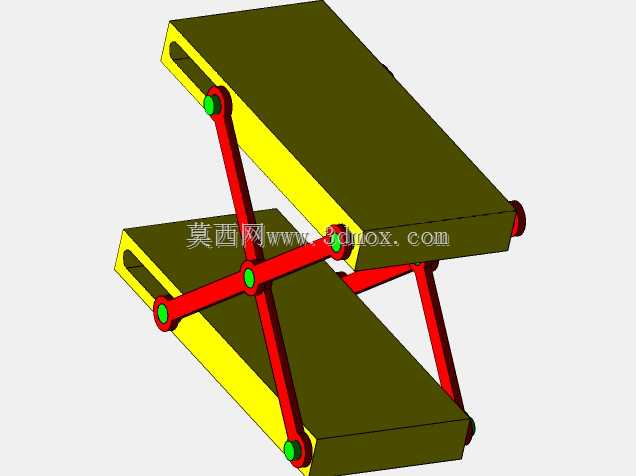

剪式升降台简易装配结构设计

　　在车间工位物料抬升、小型工装高度适配、检测工位工件托举这类对升降行程要求不高、负载偏轻量的场景里，剪式升降结构一直是兼顾结构紧凑性与运行稳定性的优选方案，本次呈现的这款剪式升降台装配结构，就是针对这类轻载工位需求做的简化设计，没有冗余的复杂传动部件，整体结构逻辑直白，不管是做原理验证还是直接改制适配小场景需求都很方便。

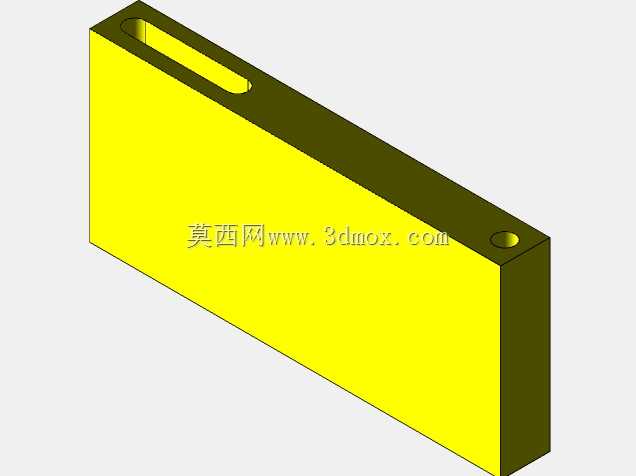

　　从实际使用场景来看，这类小型剪式升降台常被用在电子元器件检测工位的高度微调、装配线旁小型工件的举升转运、实验室测试平台的高度适配环节，不需要大吨位承载能力，重点是升降过程平稳，无明显卡滞，安装后不会占用过多工位空间。区别于重载剪式升降台的多组交叉臂、多液压缸同步驱动结构，这款结构做了极简化处理，主体承载基座采用长方体块状结构，侧面预留的长槽结构是剪臂滑动的导向行程槽，端部的圆孔是剪臂铰接固定点，整个基座既是承载受力的基体，也是剪臂运动的导向限位部件，不需要额外加装独立的导向导轨，减少了装配时的同轴度调整工作量，也降低了后续使用过程中导轨积屑卡滞的风险。

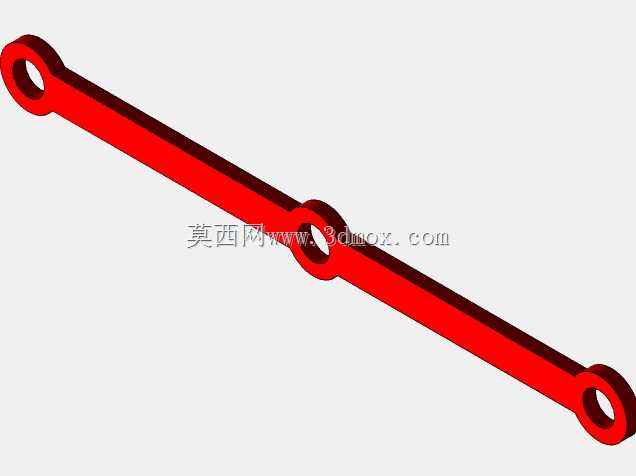

　　设计思路上优先考虑了加工与装配的便捷性，所有板件均采用常规板材加工，没有异形曲面结构，普通铣削、钻削工序就能完成全部零件加工，不需要开模或者特殊工艺处理。铰接点的孔径设计统一适配常规标准销轴，不需要定制特殊规格的连接件，后期维护更换配件时可以直接采购标准件替换，降低运维成本。剪臂的交叉铰接点位置做了受力优化，将最大受力位置的铰接点设置在靠近基座承载面的区域，避免升降过程中剪臂承受过大的弯矩，在轻载工况下可以有效减少结构变形量，保证升降过程中台面的水平度偏差控制在合理范围内。

　　外形尺寸与安装边界方面，整体基座采用窄长型布局，宽度方向尺寸控制得比较小，适合安装在工位侧边的狭窄空间里，不需要预留过大的安装占地；长槽的行程长度对应升降台的最大抬升高度，设计时已经预留了上下极限位置的限位余量，不会出现剪臂过行程脱出的问题；安装时只需要在基座底部预留对应螺栓孔的安装平面即可，不需要做额外的地基预埋或者复杂的机架适配，不管是固定在现有工作台面上，还是搭配独立小型机架做独立工位使用都能适配。

　　从功能特性来看，这款剪式升降台的结构没有集成复杂的驱动单元，既可以搭配小型手动丝杆驱动做手动高度调节，也可以加装微型电动推杆、小型气缸做自动化升降驱动，拓展性比较强，设计人员可以根据实际使用场景的驱动需求灵活选配动力部件，不需要对主体结构做大幅度修改。承载面的平面度设计满足常规工装、工件的放置需求，不会因为台面变形导致工件放置不稳，铰接位置的间隙控制经过优化，升降过程中不会出现明显的晃动量，对于需要在升降过程中完成检测、装配操作的工位来说，足够满足位置精度要求。

　　很多刚接触升降结构设计的工程师容易在剪臂导向结构上设计得过于复杂，要么额外加装线性导轨增加成本，要么导向槽间隙控制不当导致卡滞，这款结构直接在基座本体上加工导向槽，既保证了导向结构与基座的一体性，减少了装配误差累积，也让整体结构的刚性更好，在承受偏载的时候，导向槽不会因为连接螺栓松动出现位置偏移。同时整体装配的零件数量很少，拆解维护时只需要抽出几个铰接销轴就能完成全部零件的拆分，清理槽内积屑、更换磨损销轴都很方便，适合在多粉尘、多切屑的生产车间环境里使用，日常维护不需要复杂的工具就能完成。
