十字手柄弯颈出水快开水龙头三维设计

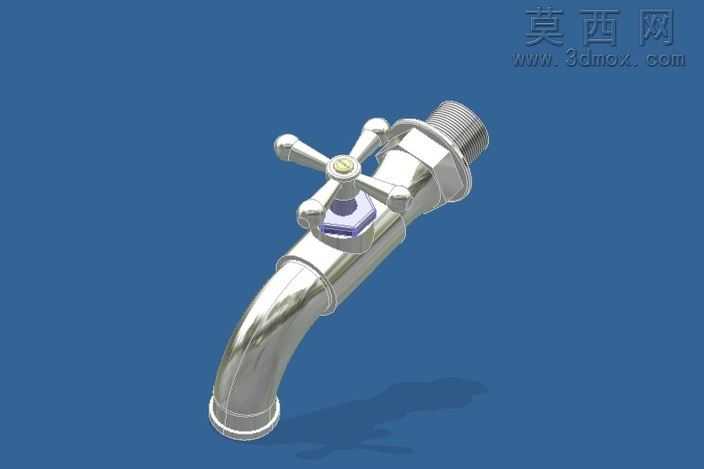

本作品为十字手柄弯颈式快开水龙头的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全结构参数化搭建，严格遵循民用供水龙头的通用尺寸规范，对各部件进行独立建模后完成总装配约束，确保各活动部件的运动逻辑符合实际使用状态。建模过程中首先完成进水外螺纹接头的特征绘制，按照标准管螺纹参数生成螺旋齿形结构，保证接头与供水管道的适配性；随后搭建阀体主体的流道结构，对进水腔、阀芯安装腔、出水弯颈的过渡曲面做连续曲率处理，避免流道内出现直角死角影响出水流畅度，弯颈部分采用大弧度平滑曲面设计，出水端口做加厚收边处理，还原真实产品的出水防溅结构特征。阀芯控制部分采用十字式手轮结构，四个手柄做圆角过渡的握持造型，手轮中心设置装饰压盖特征，手轮与阀芯杆的连接部位做定位卡槽结构，还原真实产品的装配逻辑；阀芯与阀体的密封部位预留密封件安装槽位，符合快开水龙头的密封结构设计要求。材质与渲染阶段，阀体主体采用抛光镀铬金属材质，调整材质反射参数模拟卫浴五金件的高亮镜面质感，对阀芯部位的紫色密封件采用半哑光硬质塑料材质，手轮中心的标识部位做金属压印质感处理；场景搭建采用纯蓝色展示背景，添加柔和的环境漫反射光与主光源，在阀体下方投射柔和的软阴影，突出产品的金属曲面光影层次，清晰展现各部件的结构轮廓与装配关系。设计过程中充分考虑民用龙头的使用场景，整体结构紧凑无冗余特征，各部件的装配间隙控制在合理公差范围内，既还原了传统快开水龙头的经典造型，也通过参数化建模保证了模型可编辑性，可用于卫浴产品结构展示、五金配件教学演示等场景。
