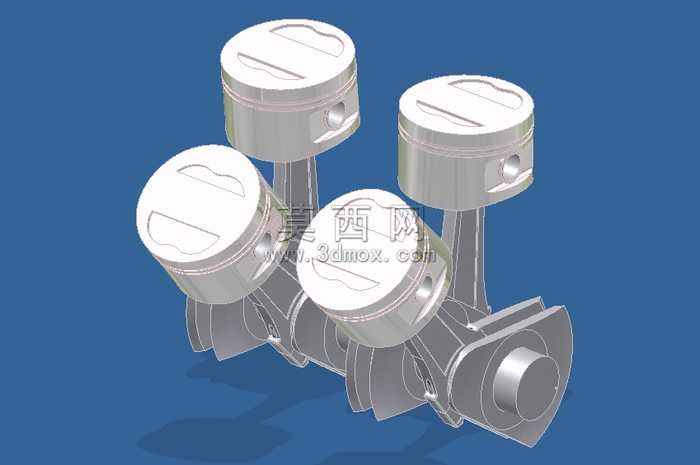

V型双缸发动机活塞连杆组件三维结构

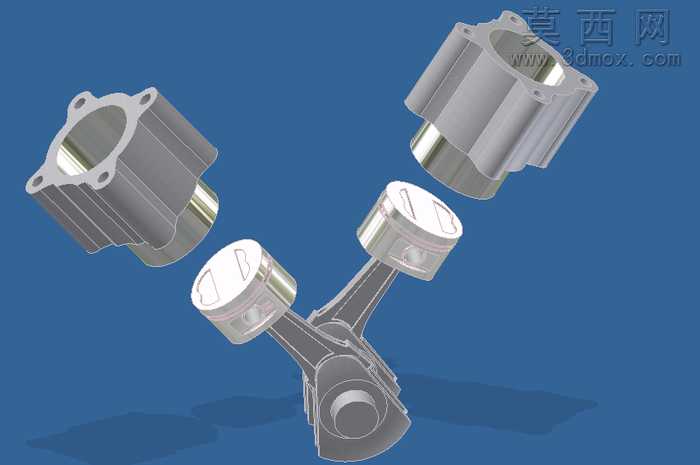

本作品为V型双缸内燃机核心传动组件的三维建模成果，完整还原了活塞、连杆、气缸套三类核心部件的装配关系与结构细节。建模过程中首先依据内燃机动力传递的运动逻辑确定整体布局，采用V型夹角排布双组活塞连杆结构，保证两组部件运动轨迹互不干涉，同时还原真实动力组件的空间占位特征。活塞部分严格按照内燃机活塞的功能结构建模，顶部设计有符合燃烧室匹配要求的凹陷造型，环带区域预留了活塞环的安装槽位，销座位置做了加厚结构处理，匹配活塞销的装配尺寸，裙部做了适配气缸内壁的弧面修型，保证往复运动过程中的贴合稳定性。连杆部分采用变截面杆身设计，大头做了分体式轴瓦安装位的结构还原，小头做了衬套装配的孔位特征，杆身过渡区域做了圆角处理，还原真实零件的应力分散设计逻辑，同时准确匹配活塞销与曲柄端的连接尺寸，保证装配关系完全符合机械设计规范。气缸套部分还原了湿式气缸套的外壁散热结构、顶部法兰定位凸缘、内壁光滑工作面的特征，法兰位置均匀分布螺栓安装孔，还原真实缸套与缸体的定位连接结构。材质渲染阶段，活塞与连杆采用铸铝与锻钢的差异化金属材质表现，活塞表面做了轻微的阳极氧化质感处理，连杆表面做了锻钢的哑光金属质感，气缸套内壁做了高光镀铬的光滑金属质感，外壁做了铸铁的粗糙磨砂质感，通过材质差异清晰区分不同零件的功能属性。渲染视角采用爆炸装配视角，将两组气缸套悬浮于对应活塞上方，清晰展示各部件的装配对应关系，背景采用纯色深蓝底色突出金属零件的轮廓与结构细节，阴影做了柔和投影处理，增强组件的空间立体感。整个建模过程严格遵循机械零件的尺寸配合逻辑，所有装配间隙、孔位对应关系、结构特征均参考真实内燃机零件的设计规范，既保证了外观结构的还原度，也清晰展现了曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的结构原理，可用于内燃机结构教学、动力系统设计参考等场景。
