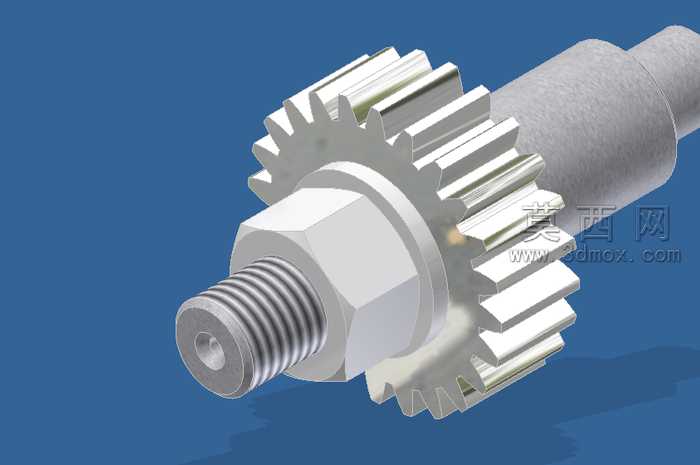

本作品为齿轮芯棒的三维参数化建模成果,建模过程严格遵循机械加工工装的实际设计逻辑,先以芯棒的回转轴线为全局基准,依次搭建各轴段的回转轮廓:最外侧为带退刀结构的外螺纹安装段,螺纹牙型采用标准公制三角牙型参数建模,牙顶、牙底的圆角过渡完全符合机械加工工艺要求,避免应力集中;螺纹段后侧设置六角拧动台,六角对边尺寸、倒角参数均匹配标准扳手的夹持尺寸,方便实际装配时的拧紧操作;六角台后侧为齿轮安装定位轴肩,轴肩端面的平面度、轴径公差在建模时预留了装配余量,保证齿轮安装后的轴向定位精度。中部的直齿轮采用渐开线齿廓参数化生成,齿顶高系数、顶隙系数、压力角均采用标准直齿轮设计值,齿根处设置标准过渡圆角,齿面做连续曲面缝合处理,保证齿廓曲面的顺滑无破面,齿轮与芯棒轴身采用一体式结构建模,还原整体式齿轮轴的结构特性;齿轮后侧为长圆柱导向轴段,轴段表面做光滑圆柱面处理,末端设置倒角导向结构,方便芯棒穿入对应安装孔位。渲染阶段采用金属材质组进行材质分配:螺纹段、六角台、轴身部分采用磨砂合金钢材质,调整材质的粗糙度、金属度参数还原调质处理后的金属哑光质感,齿面部分采用精磨钢材质,适当降低粗糙度数值,模拟齿面精加工后的金属光泽,背景采用深蓝色哑光背景突出模型主体,打光采用三点布光方案,主光源从斜上方投射,突出齿廓的层次感与轴段的圆柱轮廓,辅光源补光消除暗部死黑,轮廓光勾勒模型边缘提升立体感。设计思路围绕齿轮铣削加工的工装定位需求展开,整体结构兼顾装夹便利性、定位精度与结构强度,各轴段的直径、长度比例均经过合理性校验,螺纹段长度满足锁紧螺母的安装行程要求,六角台的厚度满足扳手夹持的受力要求,齿轮参数匹配对应加工齿轮的啮合基准需求,导向轴段的长度与直径满足芯棒插入工装定位孔的配合要求,整体模型无多余几何特征,所有倒角、圆角、退刀结构均符合实际机械加工的工艺规范,可直接用于工装结构验证、加工工艺演示、装配干涉检查等场景。
