带2HP电动马达的皮带输送设备三维建模

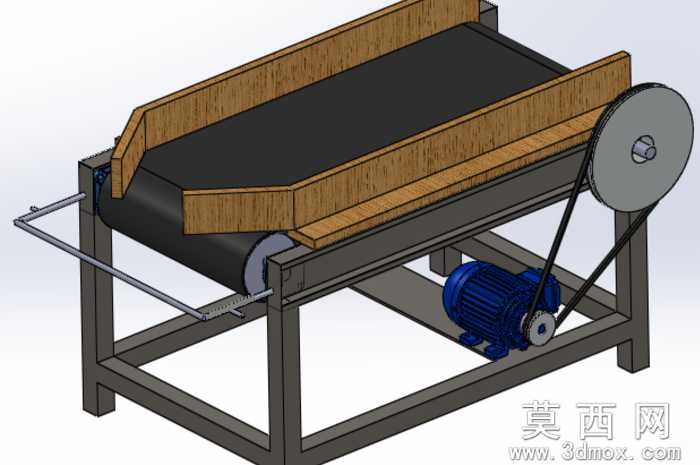

本模型采用三维参数化建模方式完成，完整还原了搭载2HP WEG型电动马达的皮带输送机整体结构，建模过程中严格遵循机械设计的尺寸比例规范，对每一处零部件进行独立建模后完成装配约束，确保各部件的运动关系与实际设备完全一致。模型首先搭建了方管焊接成型的机架主体结构，对机架的支撑腿、横向连接梁、侧边安装座分别进行特征建模，通过焊接约束模拟实际机架的刚性连接效果，还原了机架的承重结构设计。输送部分建模涵盖了主从动滚筒、黑色橡胶输送带、两侧木质挡料板结构，其中输送带采用柔性材质模拟设置，还原了皮带张紧后的形态，挡料板通过螺栓安装位的特征建模，还原了其与机架侧边的固定连接方式，可有效避免输送过程中物料从侧边洒落。动力传动部分完整还原了2HP电动马达的安装结构，马达通过安装底座固定在机架下部的横梁上，建模时还原了马达的散热筋、接线盒、输出轴端的细节特征，同时对大小两个传动带轮、三角传动带进行独立建模，通过带传动的配合约束还原了动力传递路径，即马达输出轴带动小带轮转动，通过三角带驱动大带轮带动主动滚筒转动，从而带动输送带实现物料输送功能。模型还对皮带张紧调节结构进行了细节建模，还原了从动滚筒端的螺杆调节机构，可直观展示皮带张紧度的调节原理。材质渲染方面，机架部分赋予深灰色金属喷漆材质，模拟碳钢方管焊接后的表面处理效果；电动马达赋予深蓝色铸铁烤漆材质，还原工业电机的典型外观；输送带赋予黑色哑光橡胶材质，还原橡胶带的表面质感；挡料板赋予浅棕色木纹材质，模拟木质挡料结构的视觉效果；传动带轮赋予银灰色金属切削材质，三角带赋予黑色橡胶材质，各部件材质区分清晰，渲染后可直观区分不同零部件的功能属性。整体设计围绕小型物料水平输送的使用场景展开，结构布局紧凑合理，动力安装位置充分利用机架下部空间，传动结构简单可靠，两侧挡料板的设计适配散料、小件物料的输送需求，张紧调节结构的设计保障了设备长期使用后的维护便利性，完整还原了小型皮带输送机从动力输入到物料承载输送的全部机械结构，可用于机械结构教学、设备方案展示、非标设备设计参考等场景。
