柔性输送铰接式铁路夹持机构

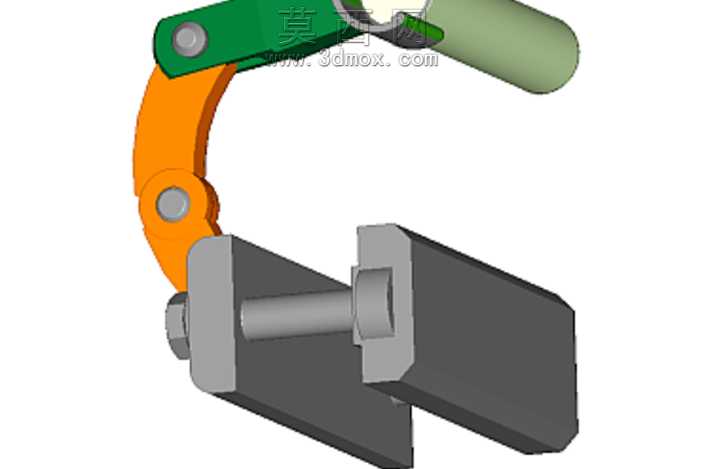

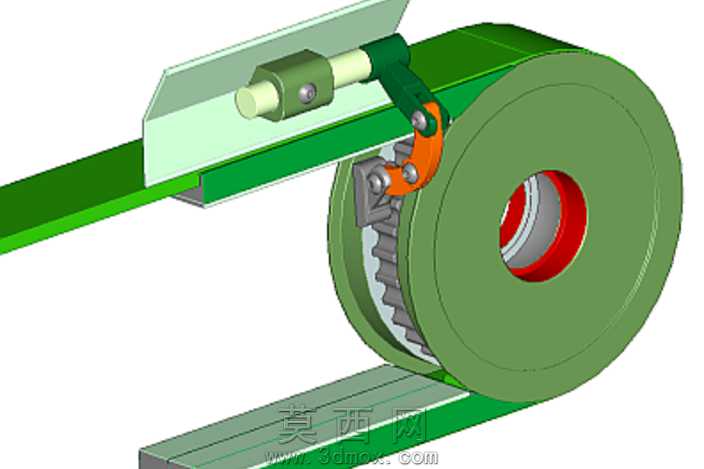

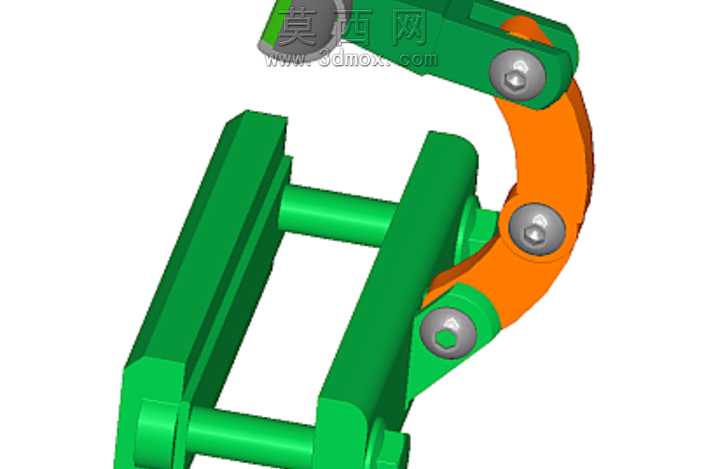

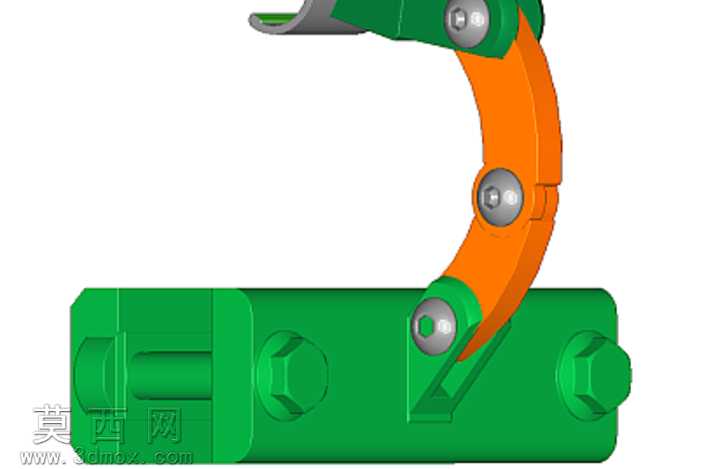

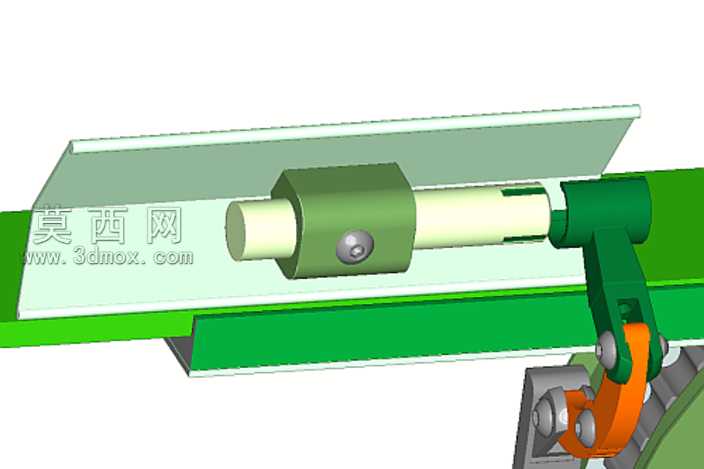

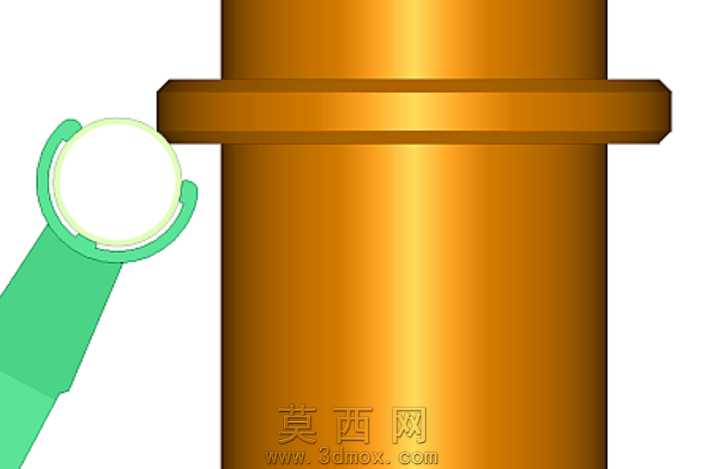

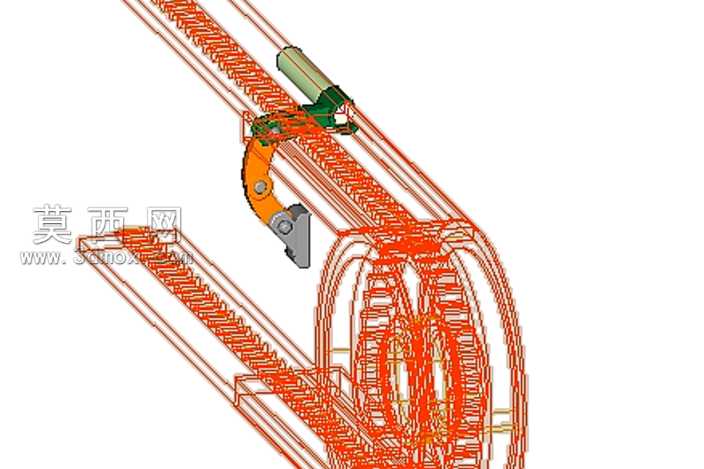

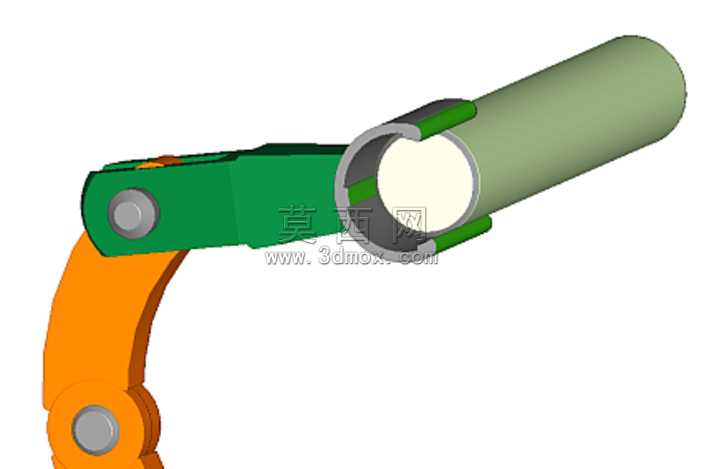

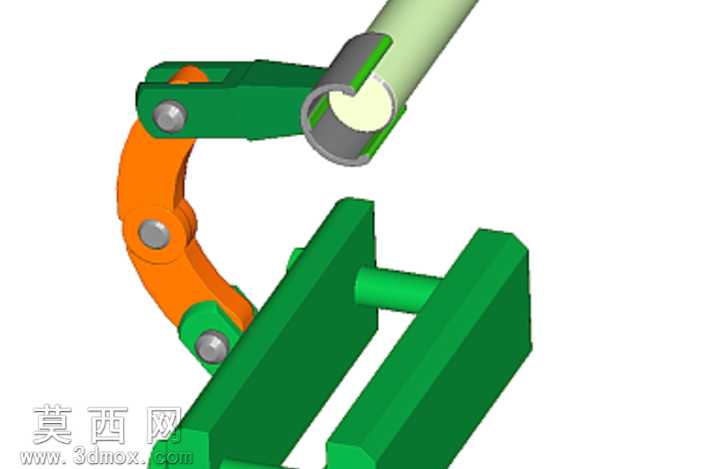

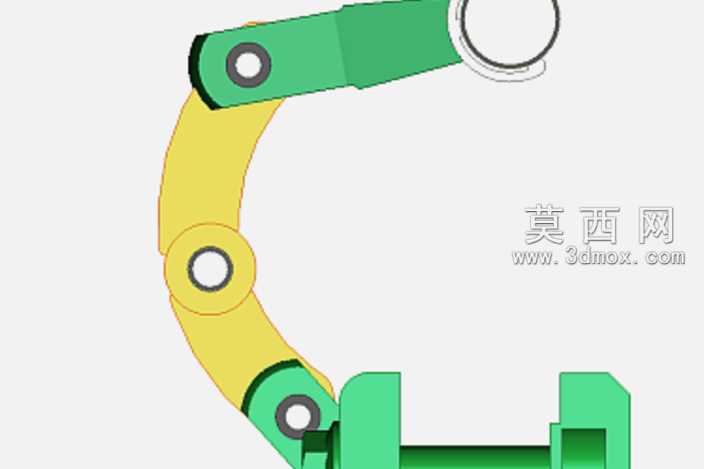

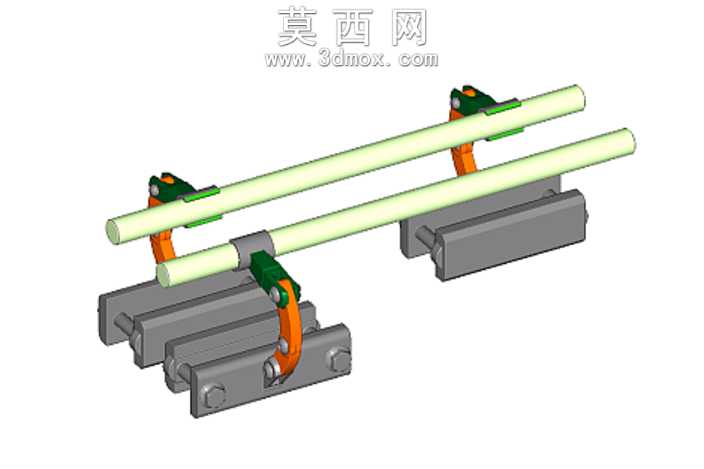

本模型为柔性输送系统配套的铰接式铁路夹持导向机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动间隙进行了合理预留，确保结构运动逻辑符合实际工业使用需求。模型整体采用多组件装配设计，核心包含绿色基座固定单元、橙色弧形铰接臂、灰色管夹抱合单元以及销轴铰接组件，各零件之间通过标准圆柱销轴实现转动连接，可适配一定曲率范围内的柔性输送路径转向需求。材质渲染方面，固定基座部分采用哑光工业绿塑喷材质模拟工程塑料机架质感，铰接臂采用亮面橙色烤漆金属材质区分运动构件，管夹部分采用银灰色金属质感搭配半透明浅绿色输送管材质，销轴紧固件采用亮面金属镀铬材质，通过不同材质的区分清晰呈现各组件的功能分区与装配层级。结构设计上，弧形铰接臂通过三处销轴分别连接固定基座、中间联动臂与端部管夹，形成多自由度铰接链路，可在输送路径产生弯曲变向时随动调整夹持角度，始终保持对输送圆管的稳定抱合夹持，避免输送过程中管路移位或脱落；基座部分采用双立板支撑结构，预留了安装固定孔位，可直接适配常规输送线的型材安装基准，端部管夹采用开口式抱合结构，方便现场安装时快速卡入输送管路，无需额外拆卸组件即可完成装配。设计过程中重点考量了柔性输送场景下的随动适配需求，通过多铰接点的自由度分配，平衡了结构夹持稳定性与转向灵活性，各铰接位置均预留了转动间隙，避免运动过程中产生结构卡滞，同时对各受力部件的壁厚进行了合理加厚处理，保障长期往复运动下的结构强度，整体结构紧凑无冗余设计，可直接用于柔性输送线的导向夹持模块参考，也可根据实际输送管径、转向半径需求调整对应尺寸参数完成适配改造。
