集成式凸轮传动执行模组结构设计

　　这套凸轮传动执行模组，多应用在3C电子小零件装配、检测工位的间歇送进、节拍化动作执行场景，也可适配小型包装设备的推料、压合工位，替代多气缸联动的复杂气路布局，靠单一动力输入完成多组时序动作，在紧凑安装空间内实现稳定的节拍化作业。从实际使用场景来看，这类凸轮机构常布置在设备台面的固定工位，不需要额外铺设复杂的气路管线，仅需匹配对应转速的动力源接入输入轴，就能通过凸轮轮廓的预设轨迹，带动末端执行件完成预设的升降、横移复合动作，相比气缸直驱的结构，动作时序完全靠机械轮廓保证，不会因为气压波动出现动作节拍偏差，适合对动作一致性要求较高的连续生产工位。

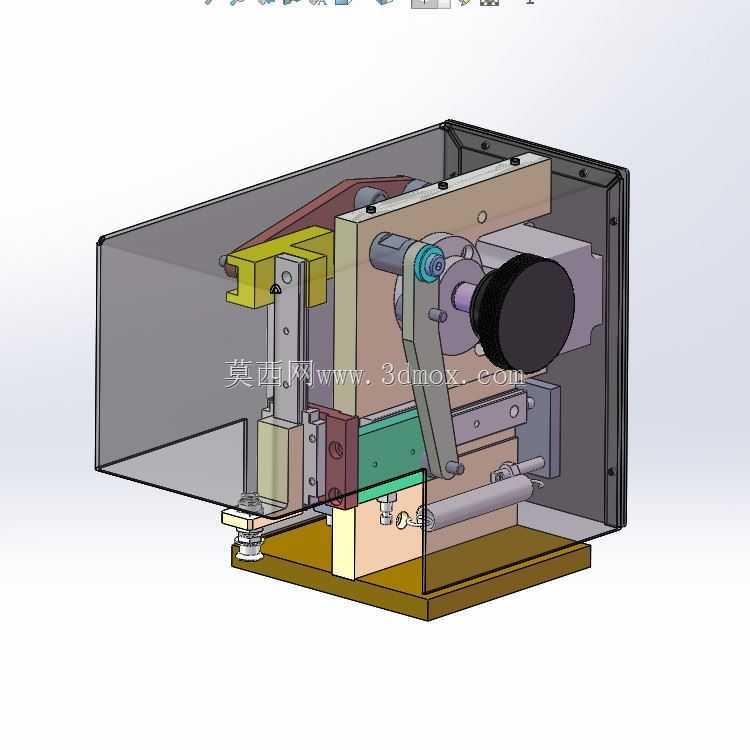

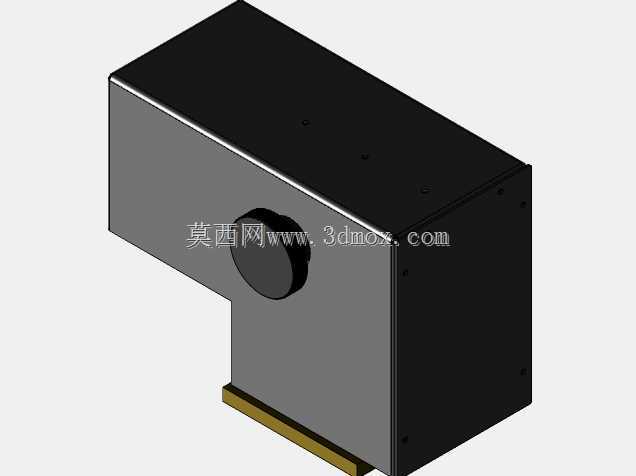

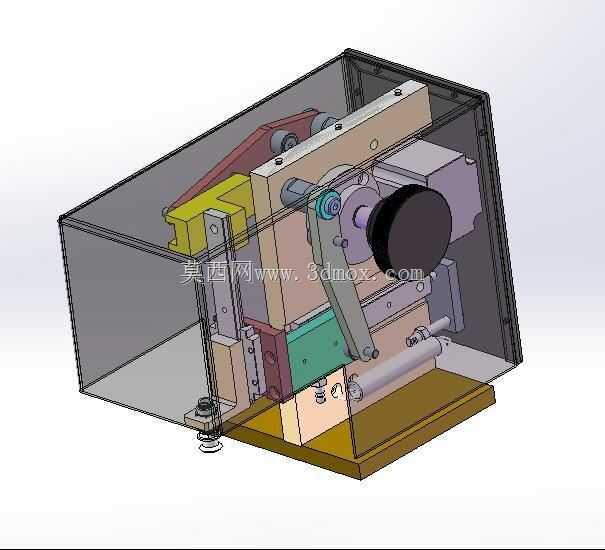

　　设计层面，整套模组采用框架式集成布局，外部设置半透明防护壳体，既可以观察内部传动件的运行状态，也能避免生产过程中碎屑、灰尘落入凸轮副啮合区域，降低日常维护的清洁频次。内部传动链路里，盘形凸轮作为核心驱动件，轮廓曲线经过反复修调，保证从动件的行程、启停加速度符合工位动作要求，避免刚性冲击；从动摆臂与直线导套配合，将凸轮的旋转运动转化为末端执行件的直线往复动作，各铰接位置都预留了润滑注油通道，长期运行时可以定期补充润滑脂，降低铰接副的磨损量。安装边界上，整套模组底部为整块平整安装底板，四周预留了统一规格的安装沉孔，可直接通过螺栓固定在设备台面的铝型材框架或者钢板工作台面上，不需要额外设计转接安装板；输入轴的连接端采用标准轴径与键槽设计，可直接匹配常用规格的联轴器与伺服电机、减速电机输出端对接，现场安装时仅需校准输入轴的同轴度即可完成装配，不需要现场反复调整传动件的相对位置。

　　从功能特性来看，这套模组的动作时序完全固化在凸轮轮廓上，运行过程中不需要额外的传感器检测动作位置，只要动力源持续输入旋转动力，就能按固定节拍循环执行预设动作，故障率远低于多元件联动的气动、电动执行结构；内部的凸轮从动件采用滚子结构，与凸轮轮廓接触时为滚动摩擦，相比滑动接触的从动件，磨损量更小，长期运行的动作精度保持性更好，适合24小时连续运行的量产生产线。设计过程中也充分考虑了维护便利性，防护壳体采用快拆式的侧板固定结构，需要检查内部传动件状态或者更换易损件时，仅需拆卸侧边的固定螺丝就能取下侧板，不需要将整套模组从设备台面上拆下，大幅缩短产线停机维护的时间。
