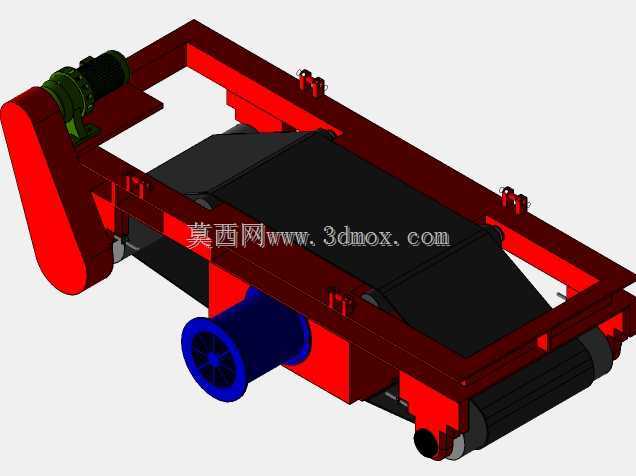

风冷式自卸电磁除铁器工业设备结构设计

　　在矿山、煤炭、建材、化工这类散料输送的生产场景里，混入物料中的铁件杂物一直是损伤下游破碎、研磨设备的核心隐患，严重时甚至会刮裂输送皮带、造成生产线非计划停机，风冷式自卸电磁除铁器就是针对这类工况开发的磁选除杂设备，通常直接架设在带式输送机的上方位置，无需改动原有输送线的主体布局就能完成加装。这套设备的核心功能是依靠通电励磁产生的强磁场，穿透物料层把混杂在散料里的铁磁性杂物吸附出来，再通过自带的自卸机构把吸附的铁件自动卸出到收集区域，全程不需要人工停机清理，能适配连续化生产的作业节奏。从结构设计思路来看，整体采用框架式焊接机架作为承载主体，机架的跨距尺寸严格匹配对应带宽的输送设备安装边界，

　　机架两侧预留的安装支座可以直接固定在输送线的中间架或者土建支撑梁上，不需要额外制作复杂的转接结构；励磁部分采用风冷散热结构，相比油冷式结构省去了密封油路的维护需求，侧面布置的风冷风道能持续带走励磁线圈工作产生的热量，避免长时间高负荷工作时线圈温升过高导致磁力衰减，适配多粉尘、环境温度波动大的户外作业场景。自卸机构采用驱动滚筒带动环形卸铁皮带的结构，皮带表面设置的挡条能带着吸附在磁极下方的铁件平稳移动到设备侧方的无磁区域，铁件失去磁力吸附后自动落入预设的集铁斗内，驱动端配置的减速组件能保证卸铁皮带运行速度稳定，不会出现打滑、跑偏的问题；机架上设置的皮带张紧调节结构，可以在皮带长期运行出现松弛后快速调整张紧度，降低日常维护的操作难度。

　　设计过程中充分考虑了现场安装的适配性，设备的整体高度控制在常规输送线的安全净空范围内，不会和输送线上方的防雨棚、管线架产生干涉，磁极工作面和输送皮带表面的工作间隙可以通过机架的安装垫片进行微调，在保证磁场吸力足够穿透料层的同时，避免刮碰到输送皮带或者料流；所有外露的结构件都做了抛丸除锈后喷涂耐磨防腐漆的处理，能适应厂区内高粉尘、偶尔有物料冲刷的恶劣工况，励磁线圈的绝缘等级按照工业连续作业标准选型，能支持24小时不间断运行的生产需求。
