凸轮驱动吸盘移载机械手结构设计

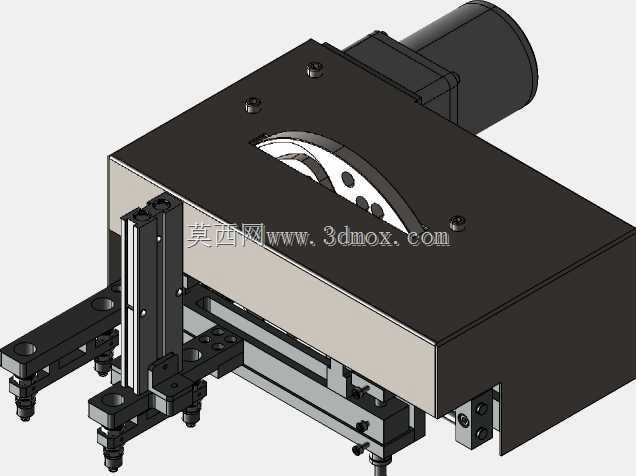

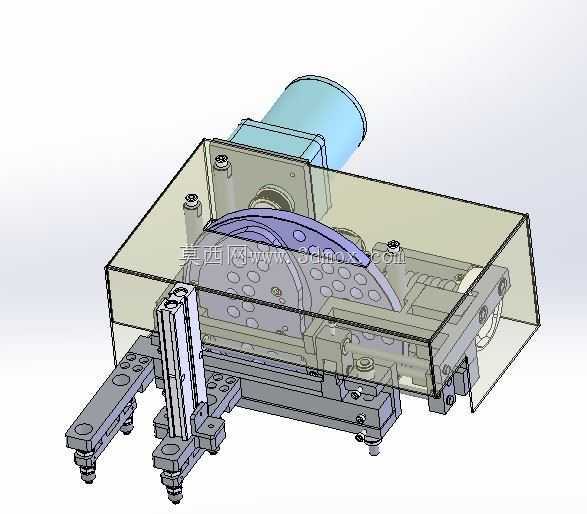

　　这套凸轮驱动的吸盘移载执行机构，主要面向3C电子小零件组装、轻量工件上下料、精密分拣工位的作业需求，适配节拍稳定、重复定位精度要求较高的连续生产场景，可直接集成在转盘式组装机、流水线接驳工位完成工件的拾取与移位动作。整套机构以凸轮作为核心传动构件，将驱动电机的连续回转运动转化为吸盘安装架的复合轨迹运动，无需额外设置多轴联动控制程序，仅通过单电机驱动即可完成抬升、平移、下降、释放的整套取放动作，从机械结构层面保证了作业节拍的一致性，相比气缸驱动的同功能移载机构，减少了电磁阀、调速阀等气动元件的配置数量，也规避了气动系统气压波动带来的动作位置偏差问题。设计阶段优先考虑了安装边界的适配性，驱动电机采用卧式侧装布局，

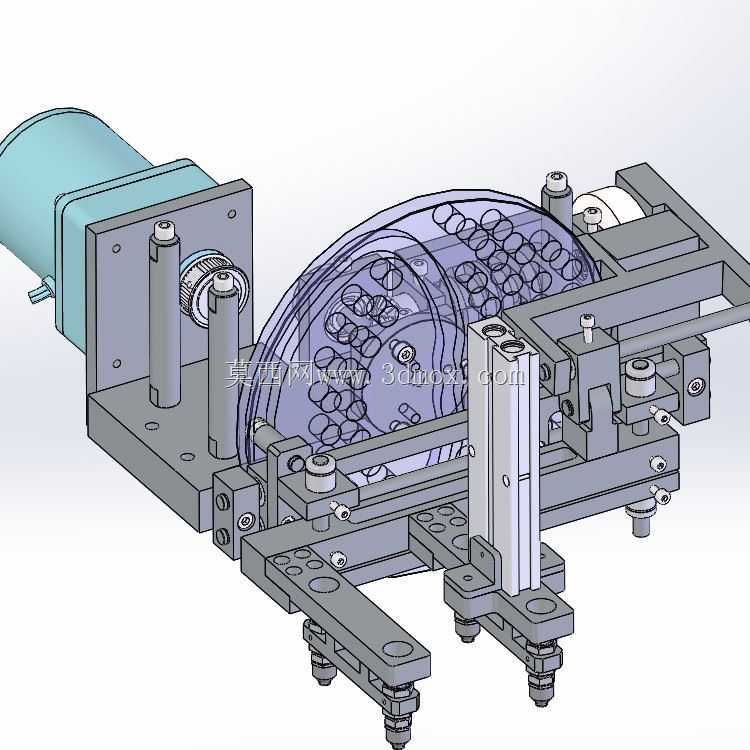

　　安装底板预留了多组等距安装孔位，可直接固定在标准铝型材机架或者设备台面板上，整体横向安装尺寸控制在400mm区间内，纵向伸出长度可根据实际工位间距调整吸盘架的安装位置，无需改动主体传动结构即可适配100mm以内的移载行程需求。凸轮轮廓曲线经过反复校核，在吸盘接触工件的抬升阶段设置了缓升段，避免刚性冲击导致工件移位或者吸盘磕碰损伤，平移段采用等速轮廓保证移载过程平稳无抖动，下降释放段设置短暂停留区间，给真空泄压留出足够时间，防止工件带起掉落。末端执行器采用多组真空吸盘并联布局，吸盘安装杆设置了微型缓冲弹簧，可兼容表面存在0.5mm以内高度差的工件拾取，吸盘间距可根据工件外形尺寸通过安装板上的长槽孔灵活调整，适配不同规格的片状、

　　盒状小型工件的取放需求。整套传动组件的支撑座均采用一体式铣削加工，凸轮与传动轴之间设置了滚针轴承降低传动摩擦，长期运行下的磨损量更小，维护时仅需定期补充润滑脂即可，无需频繁拆解调整传动间隙，适合长期连续运行的自动化生产工位使用。机构的运动轨迹完全由凸轮轮廓决定，调试阶段仅需调整电机的初始回转相位，即可匹配上下游工位的动作节拍，无需复杂的参数设置，对于设备调试人员来说上手门槛更低，也能减少后期生产过程中的设备故障排查点。
