工业传感检测用凸轮式操纵执行机构

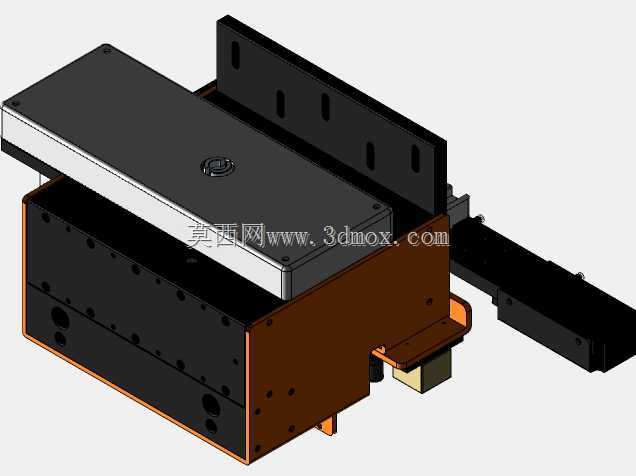

　　这套凸轮式操纵执行构件，主要配套工业传感检测工位的动作触发与工位切换需求，常见应用在3C电子零部件尺寸检测、汽车小零件外观分选、精密装配线的工位挡停与触发场景中，作为传感单元的配套执行端，负责把驱动端的旋转输入转化为指定行程的直线往复动作，完成检测工位的工件定位、传感器触发、挡料放料这类高频重复动作。从结构设计逻辑来看，整体采用叠层式布局，底部的安装基座预留了多组阵列安装孔位，可直接适配不同间距的铝型材机架安装需求，安装面的平面度公差控制在0.02mm以内，避免安装后出现传动卡滞问题；侧部伸出的安装支板为传感单元预留了固定位，可直接安装光电、接近类检测元件，不需要额外设计转接支架，减少现场安装的配做工作量。

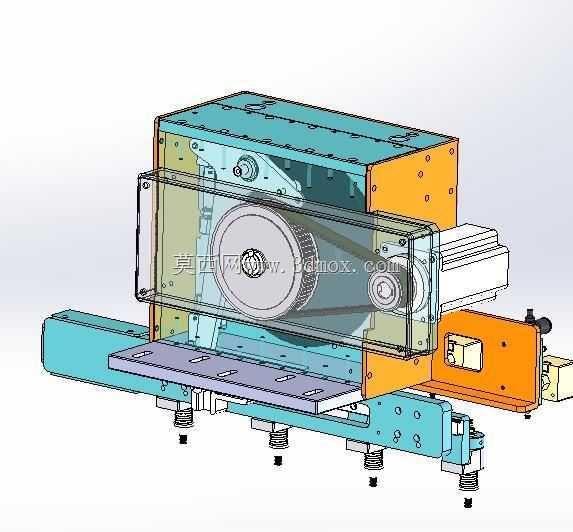

　　核心传动部分采用内置凸轮槽的传动结构，相比连杆式传动，凸轮轮廓经过型线优化，动作过程的加减速曲线平滑，在每分钟60次的高频往复工况下，不会出现明显的刚性冲击，可有效降低配套传感元件的振动干扰，避免检测数据出现跳变。构件的上部设置有封闭的防尘盖板，盖板上预留了润滑注油口，日常维护时不需要拆解整体结构，即可完成内部凸轮副的润滑保养，适配车间多尘的长期运行环境；侧部的立式安装板开有长条形调节孔，可根据实际工位的高度需求，调整构件的整体安装高度，兼容不同尺寸工件的检测线改造需求。从安装边界来看，整体横向安装尺寸适配常规40系列铝型材的安装间距，纵向伸出的执行端行程可通过更换不同轮廓的凸轮块实现调整，不需要更换整体基座，

　　在多品种小批量的检测线改造场景中，可快速切换动作行程，适配不同规格工件的操纵触发需求。执行端的输出块采用耐磨合金材质，表面做了发黑处理，长期往复动作的磨损量控制在0.01mm/100万次以内，可保证长期运行下的动作位置精度，避免因执行端磨损导致传感触发位置偏移，影响检测结果的准确性。整体结构没有外露的传动部件，所有运动副都做了封闭防护，可避免车间内的切削液、粉尘进入传动间隙，降低日常维护的频次，适合在自动化检测、精密装配这类对动作可靠性要求较高的工位长期运行。
