导柱式冲压执行机构三维结构设计

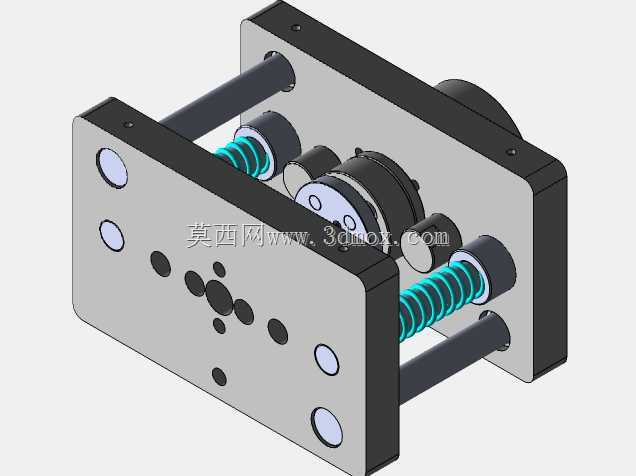

　　这套冲压执行结构主要面向小吨位精密压装、薄材冲切工位的配套使用场景，常见于电子接插件压合、小型五金件冲裁、塑胶件热熔铆点等工序，可直接集成到桌面型自动化生产线或者 standalone 式小型加工工位中，替代人工完成重复性的施压动作，保证每次压合的行程一致性与压力输出稳定性。从结构布局来看，整体采用双导柱平行导向架构，两根圆柱导柱贯穿上下两块安装模板，导柱与模板之间配置滑动衬套，能够抵消压合过程中产生的侧向偏载，避免冲头出现偏磨或者压合位置偏移的问题，相比单导柱或者无导柱的悬臂压合结构，导向精度可提升一个数量级，长期运行的重复定位误差可控制在0.02mm以内。上下模板之间布置了等节距圆柱螺旋压缩弹簧，对称分布在导柱外侧，

　　当冲压动作完成、驱动端卸力后，弹簧可带动上模安装板自动复位到初始位置，无需额外设置复位驱动部件，简化了整体驱动回路的设计。上模板中心位置预留了标准驱动接口，可直接对接气缸、油缸或者伺服电缸的输出轴，接口采用法兰式连接结构，安装时只需对齐止口后锁紧周向螺丝即可完成装配，不需要额外做同轴度调校，适配市面上绝大多数标准直线驱动元件的安装尺寸。下模板表面预留了多组安装孔位，既有用于固定下模仁的螺纹孔，也有用于将整套机构固定到设备机台的沉头过孔，孔位按照标准模组化间距排布，用户可根据实际加工的产品特性更换不同的模仁组件，不需要重新加工模板本体，大幅缩短工装换型的周期。设计过程中特意控制了模板的厚度与导柱的悬伸长度，在保证整体结构刚性的前提下，

　　尽可能压缩机构的整体占用空间，安装边界可适配多数桌面型设备的机架安装位，不需要额外拓展安装空间。导柱的行程预留了15mm的安全余量，避免调试过程中出现过冲导致模仁碰撞损坏，弹簧的预压量在装配时可通过导柱端部的锁紧螺母进行调整，可适配不同压合力需求的工位，当需要更大的复位力时只需调整螺母压缩弹簧预压量即可，不需要更换弹簧零件。整套结构的零件全部采用常规机械加工工艺即可制作，模板可使用45号钢调质后铣削加工，导柱采用轴承钢淬火处理提升耐磨性能，弹簧选用标准五金件即可直接采购，整体加工成本低，维护时只需定期给导柱衬套添加润滑脂即可保证长期运行顺畅，适合中小批量加工场景的工装配套使用。
