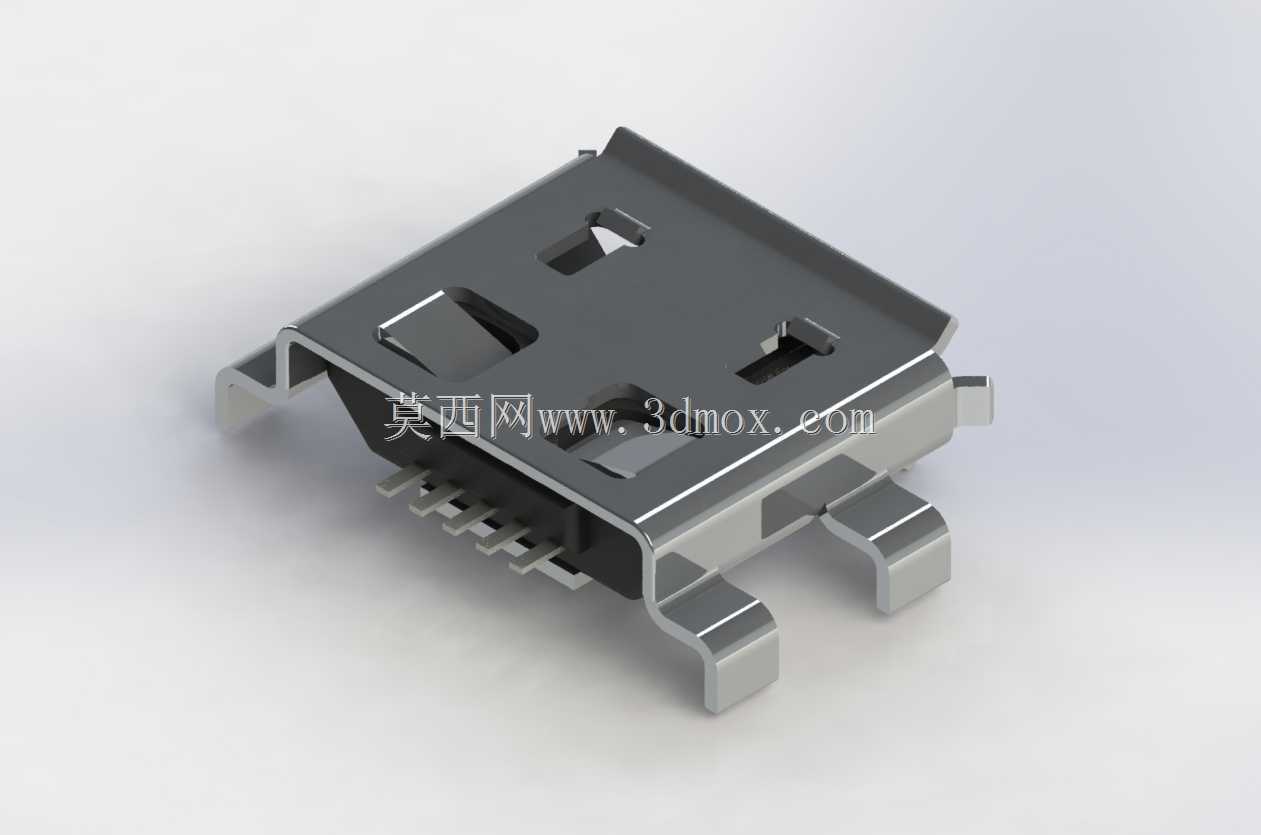

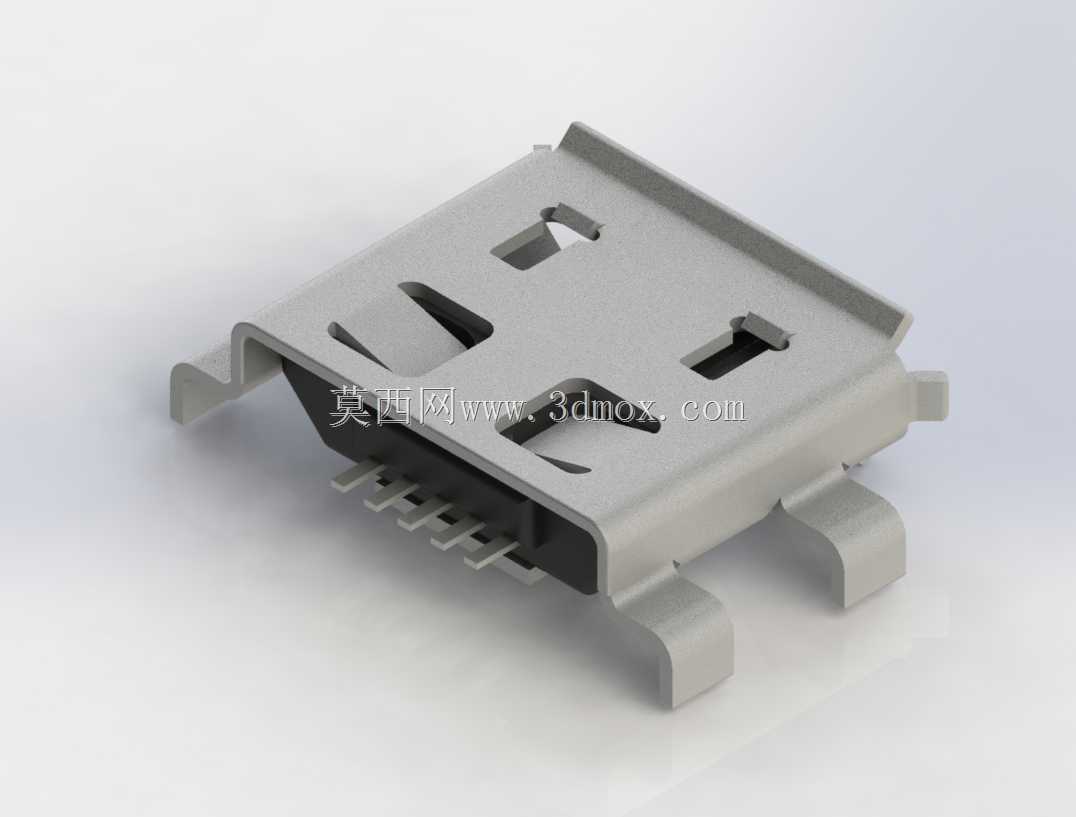

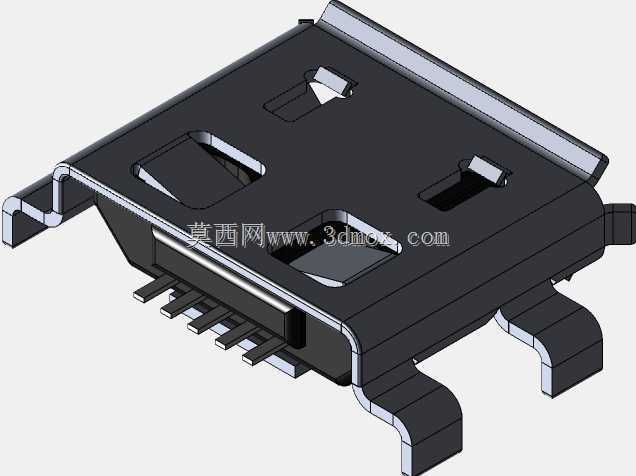

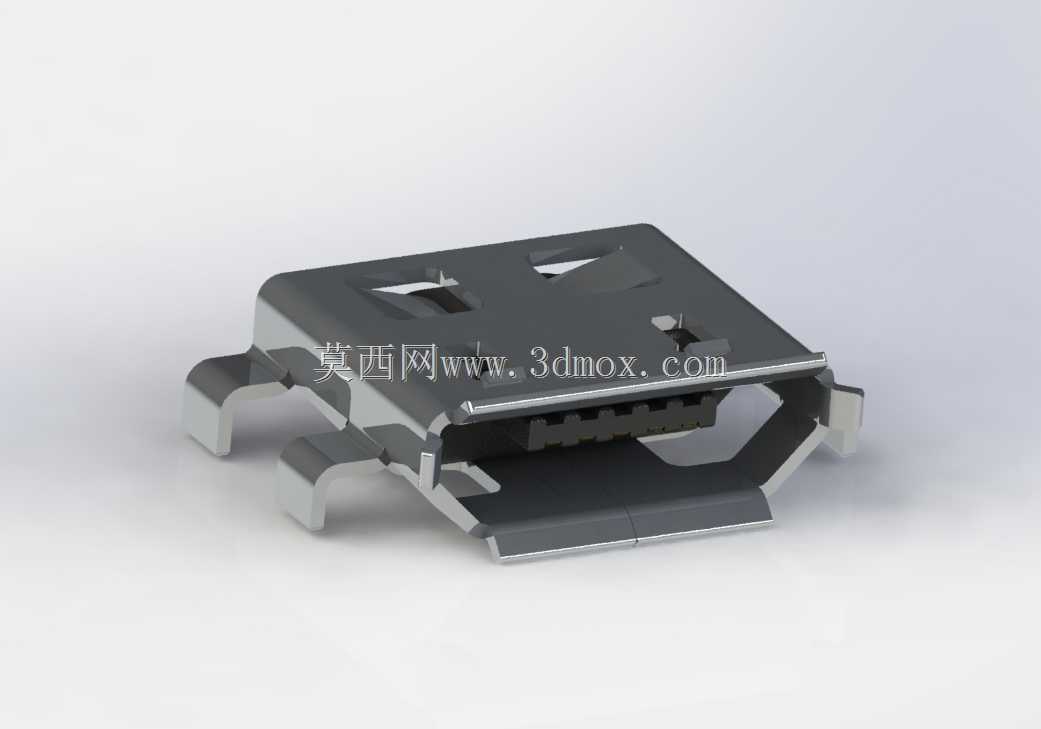

0.8mm沉板带卷边MicroUSB连接器结构

　　这款沉板结构的Micro USB接口，在消费类便携电子设备的板端连接场景中应用十分广泛，从早期的智能手机、便携移动电源，到手持数据采集终端、小型工业检测手持设备，只要涉及Micro USB规格的有线数据传输、充电供电连接，这类沉板带卷边的结构都是板端接口的主流选型之一。不同于常规贴片式Micro USB接口的安装高度，0.8mm沉板设计的核心思路，是通过将接口主体部分沉入PCB板的预设开槽内，压缩接口在设备外壳表面的突出高度，适配超薄机身的内部堆叠需求，避免接口凸出于主板表面过多，挤占电池、屏幕模组的排布空间。带卷边的结构设计，一方面是在SMT回流焊过程中，卷边结构能够增加焊盘与PCB的接触面积，提升焊接后的结构强度，

　　降低日常插拔过程中接口受力脱落的风险；另一方面卷边形成的导向结构，能在公头插入时起到对位引导作用，减少公头插针对接口内部弹片的侧向挤压，延长接口的插拔使用寿命。从安装边界来看，这款接口的沉板深度严格匹配0.8mm的设计值，PCB开槽尺寸需要对应接口沉台部分的长宽公差预留0.1-0.15mm的装配间隙，避免过盈装配导致接口主体变形，影响插合手感；表面贴装的固定引脚分布在接口两侧，焊接后能够承受至少5000次标准插拔的侧向力不出现松脱。接口内部的接触弹片采用镀金处理，保证数据传输时的接触稳定性，金属外壳的卷边结构同时兼顾了电磁屏蔽作用，减少外部电磁信号对数据传输过程的干扰，在高速数据传输场景下能够降低误码率。在结构建模过程中，

　　需要重点把控公头插合区域的尺寸公差，插合腔的开口尺寸、内部弹片的高度位置、固定脚的共面度都需要严格对应行业通用的Micro USB接口规范，避免出现公头无法插入、插合过松接触不良、焊接后引脚浮高等生产装配问题。这类沉板接口的选型，往往需要配合设备外壳的开口公差做匹配，卷边结构的外沿尺寸需要略小于外壳开口尺寸，同时保证装配后接口与外壳表面齐平，不会出现凹陷或者突出过多的情况，兼顾外观一致性与插拔操作的便利性。
