汽车传感器安装支架注塑模具结构

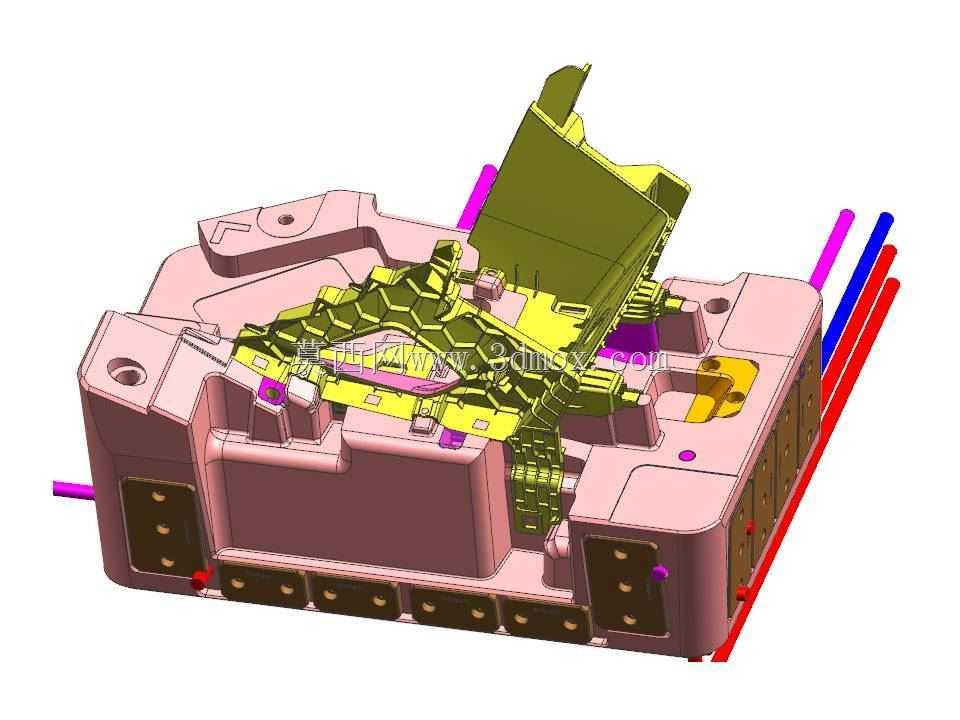

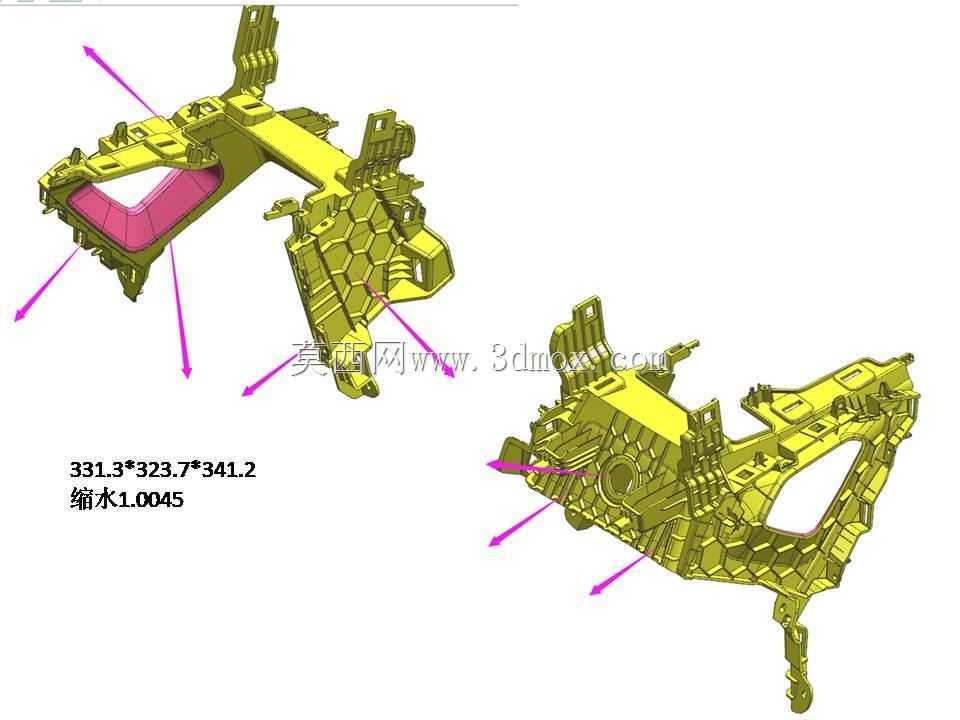

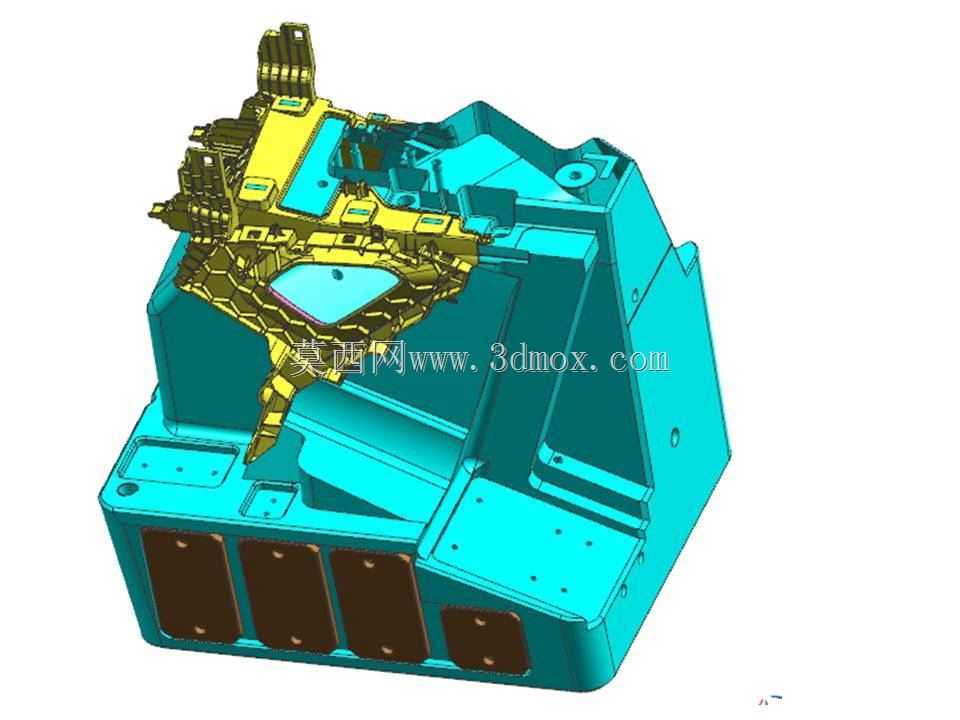

　　这套模具对应的成型制品是车载传感器的安装承载支架，属于汽车内饰电子件配套的注塑成型工装，日常应用在车载传感模块的量产注塑工序中，直接决定支架成品的成型精度与装配适配性。从制品的结构特征来看，支架整体为异形薄壁框架结构，带有多处卡扣安装位、定位柱与网格状加强筋结构，设计时需要优先考虑熔融塑胶在模腔中的流动均衡性，避免薄壁区域出现缺胶、熔接痕缺陷，同时网格加强筋的排布要兼顾制品刚性与缩水控制，筋位厚度按照主体壁厚的0.6倍取值，防止筋位背面出现外观缩痕。模具的成型尺寸边界匹配制品331.3323.7341.2的轮廓范围，收缩率取值1.0045，适配常用改性PP塑胶原料的成型收缩特性，模腔布局采用单腔结构，匹配制品较大的轮廓尺寸，

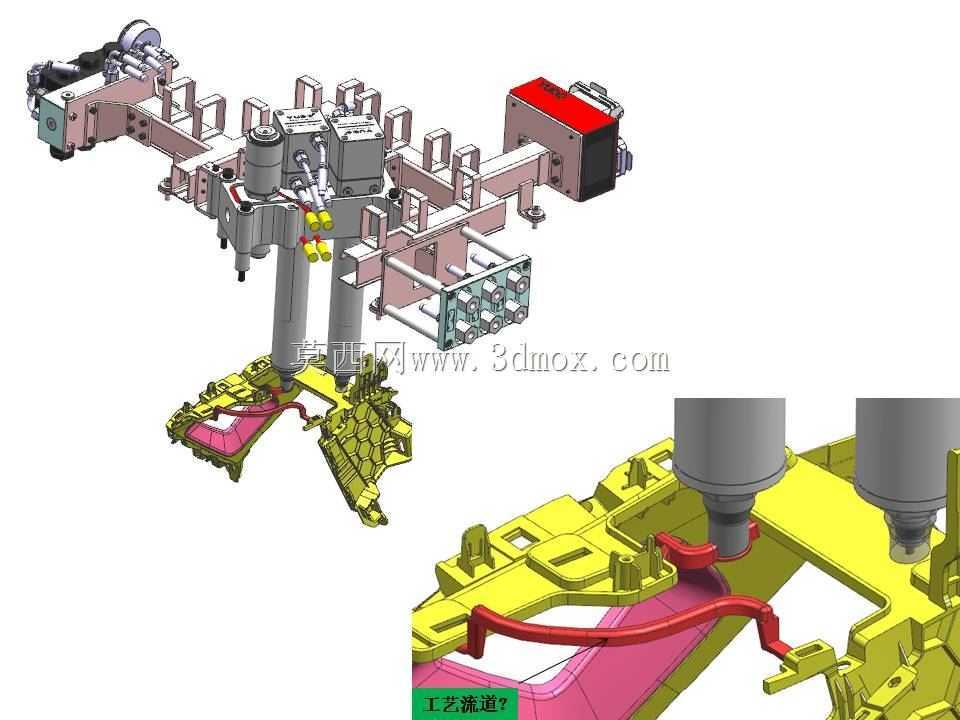

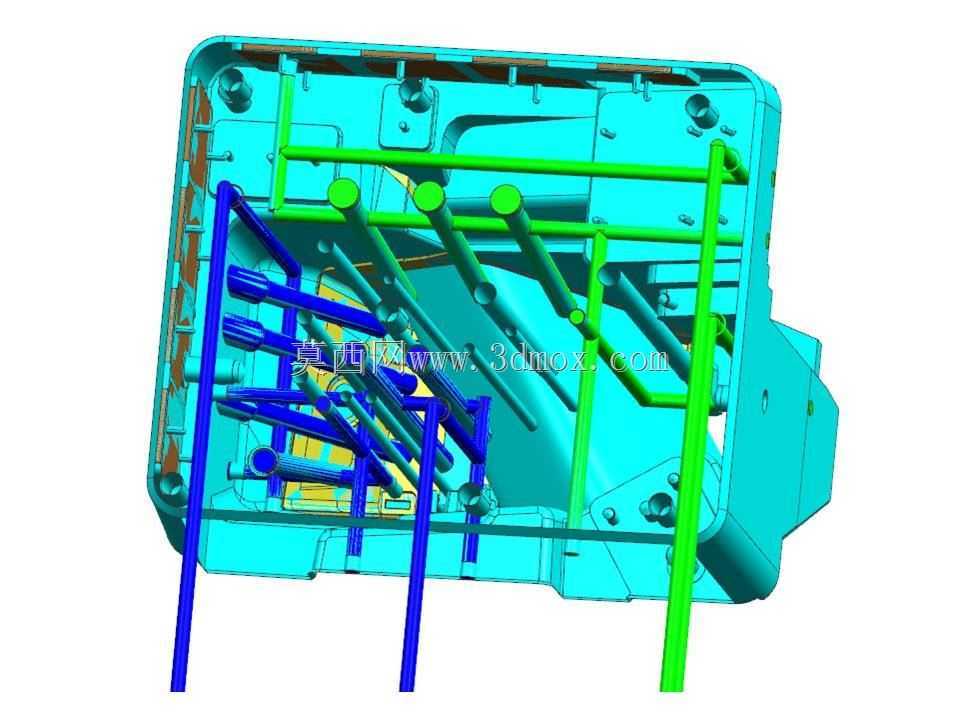

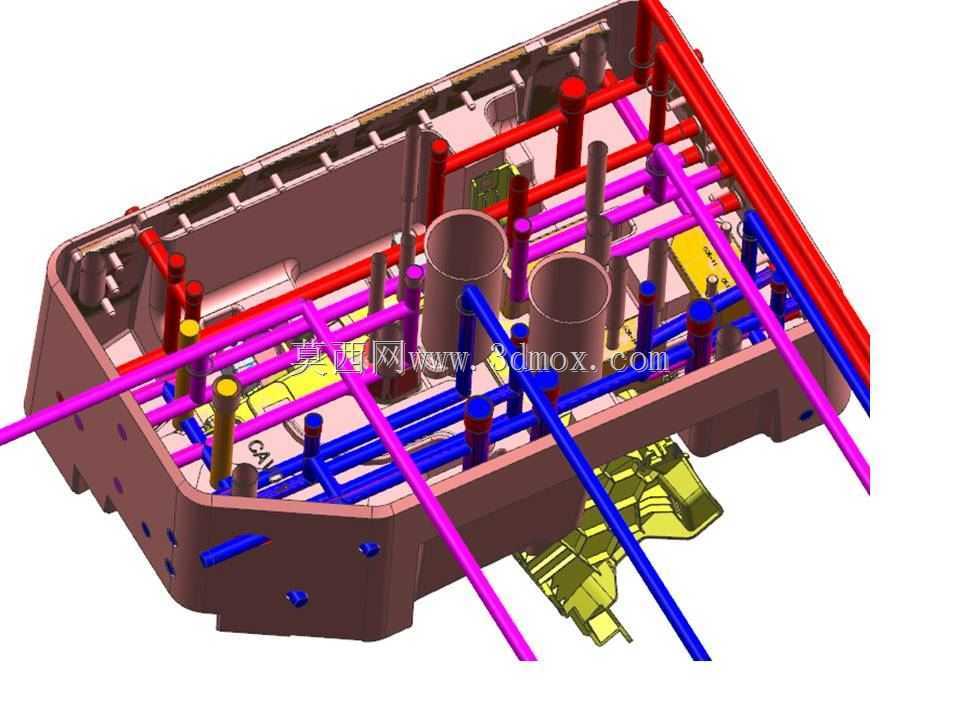

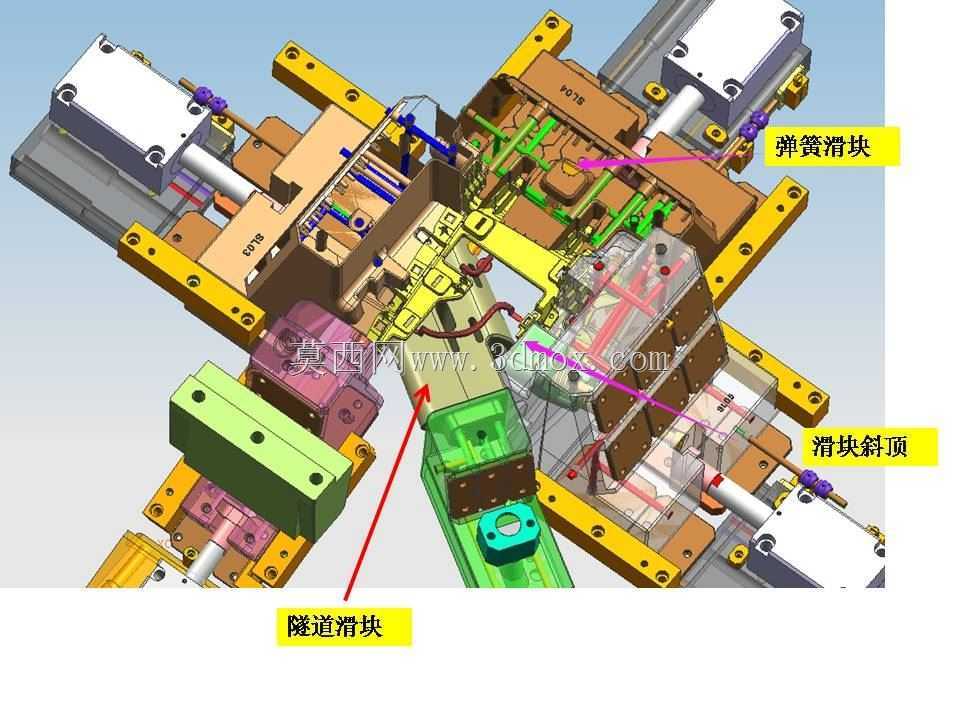

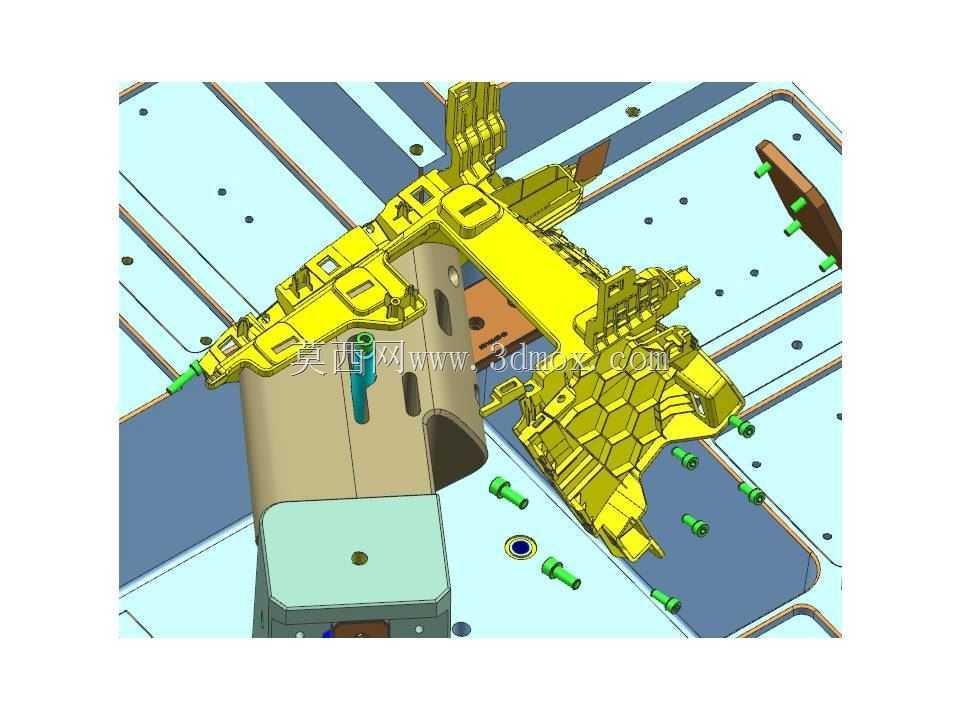

　　避免多腔布局带来的流道过长、压力损失过大的问题。进胶方式选用侧浇口进胶，浇口位置设置在制品非外观面的加强筋交汇位置，既可以保证塑胶填充时的流动方向与分子取向一致，减少制品翘曲变形，也方便后续浇口凝料的去除，不会在制品外观面留下进胶痕迹。冷却系统的设计围绕模腔与型芯的均匀控温展开，在制品厚壁区域、安装柱位置单独布置冷却回路，缩小模温差异，减少成型周期内的温度波动带来的制品变形，同时在网格筋位对应的型芯位置，采用镶拼式结构加工，既方便冷却水道的布设，也利于成型过程中困气的排出，避免筋位末端出现烧焦、缺胶问题。顶出结构结合制品的结构特点，采用顶杆与推块组合的顶出方式，在卡扣、定位柱等包紧力较大的位置布置直径合适的顶杆，

　　在大面积平面区域设置矩形推块，保证顶出力均匀分布，避免顶出过程中制品出现顶白、变形甚至顶穿的缺陷。整套模具的导向定位采用导柱导套配合精定位锁的结构，保证合模时动定模的同轴度，控制成型壁厚差在允许公差范围内，满足支架成品与传感器、车身安装位的装配精度要求，适配车载零部件长期振动工况下的连接可靠性。
