汽车手套箱注塑成型模具结构设计

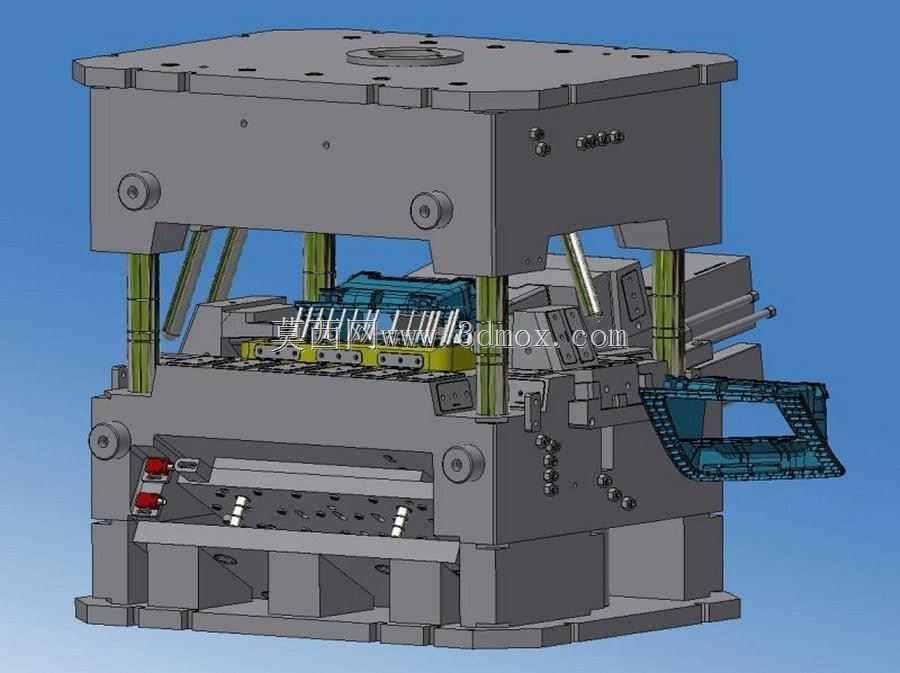

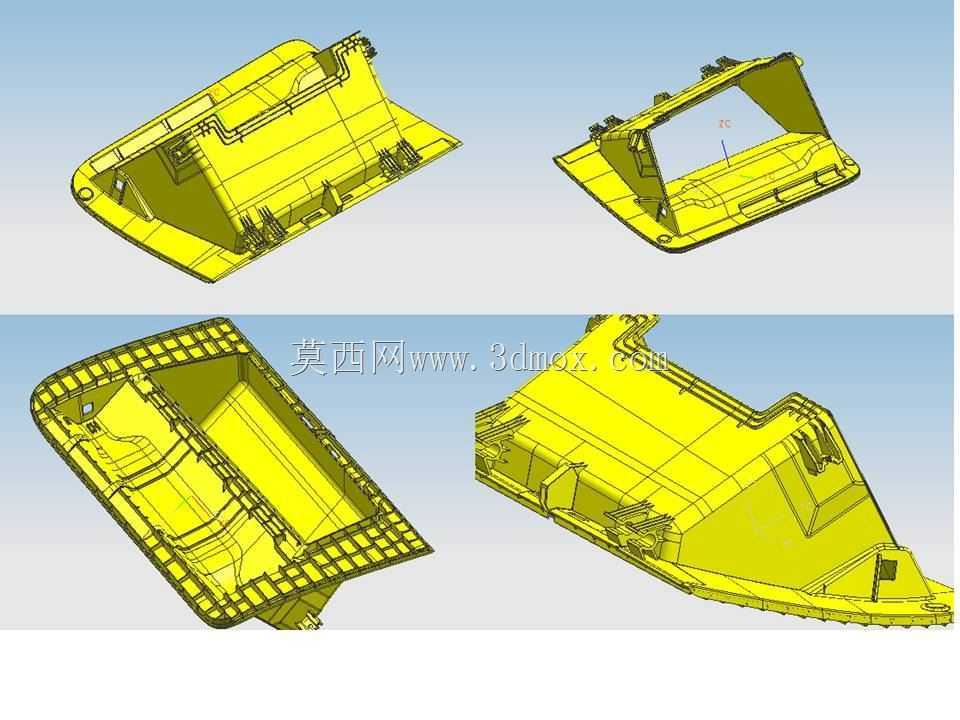

　　这套模具对应汽车座舱内部手套箱的注塑成型工序，适配800T规格注塑机的安装参数，模架整体布局围绕手套箱大尺寸薄壁壳体的成型特性做针对性排布。日常量产场景中，这类模具承担乘用车内饰储物部件的批量生产任务，成型后的手套箱直接装配于仪表板副驾驶侧，承担驾乘人员随身物品收纳功能，对外观面缩痕、装配卡扣尺寸精度、边缘合模线质量都有明确的量产验收要求。

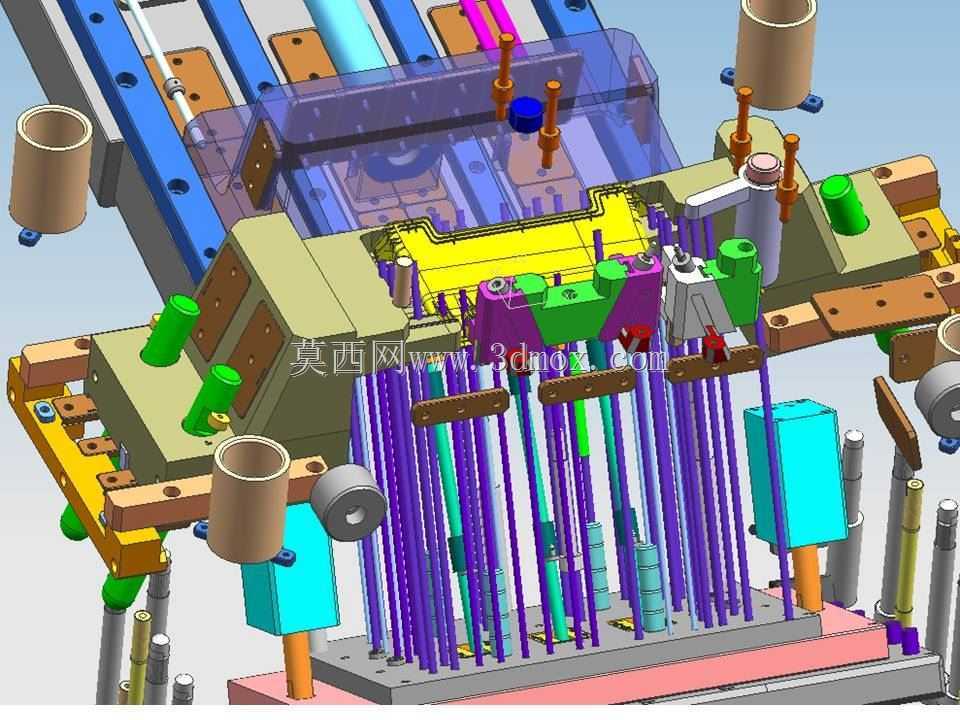

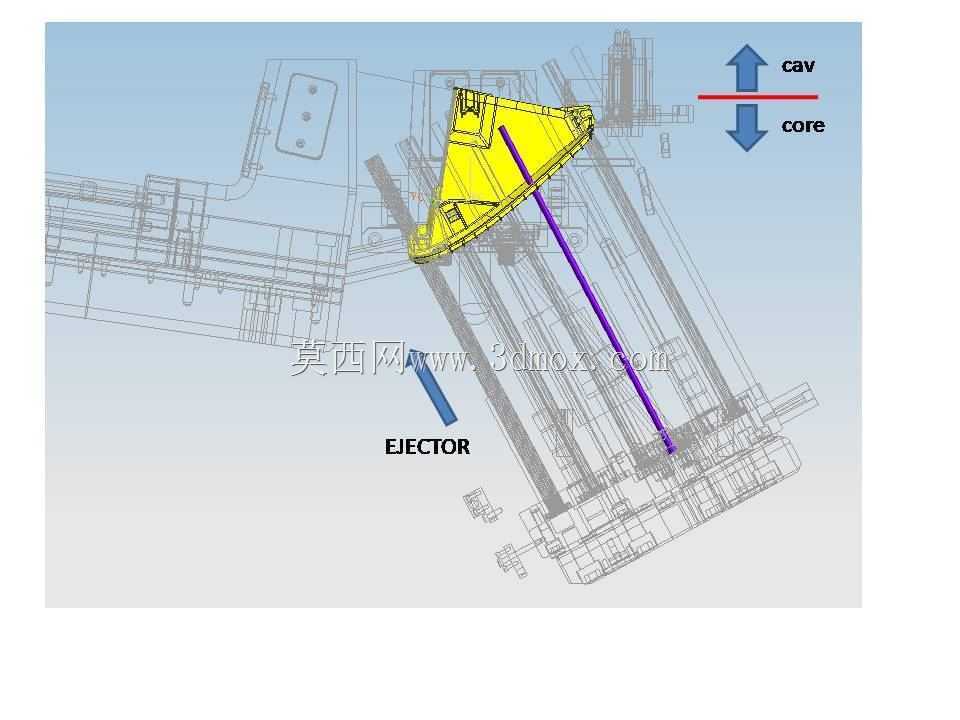

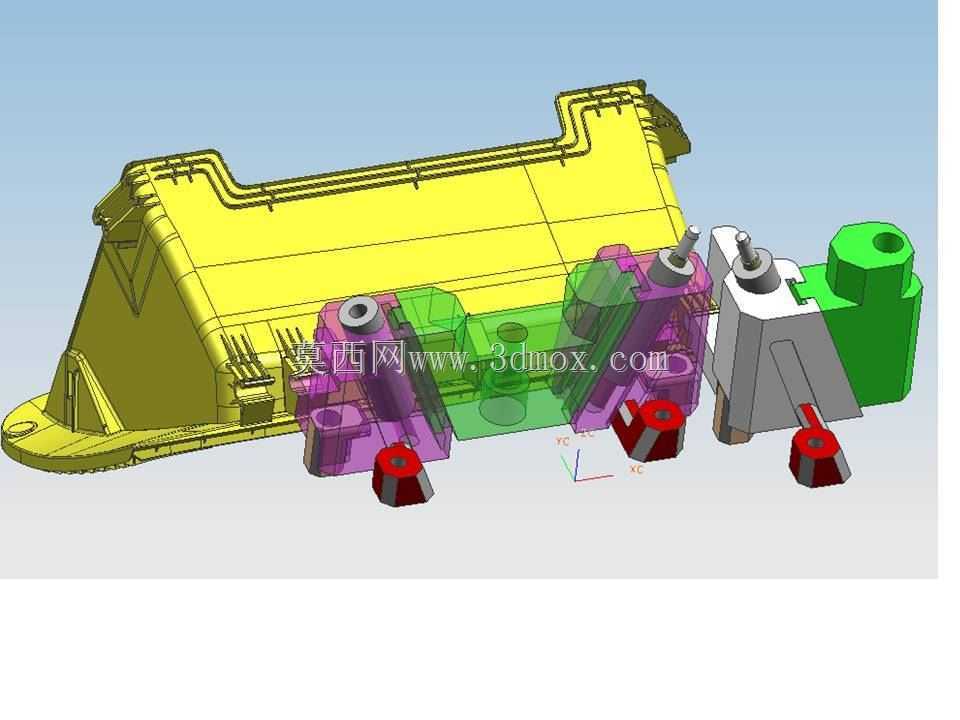

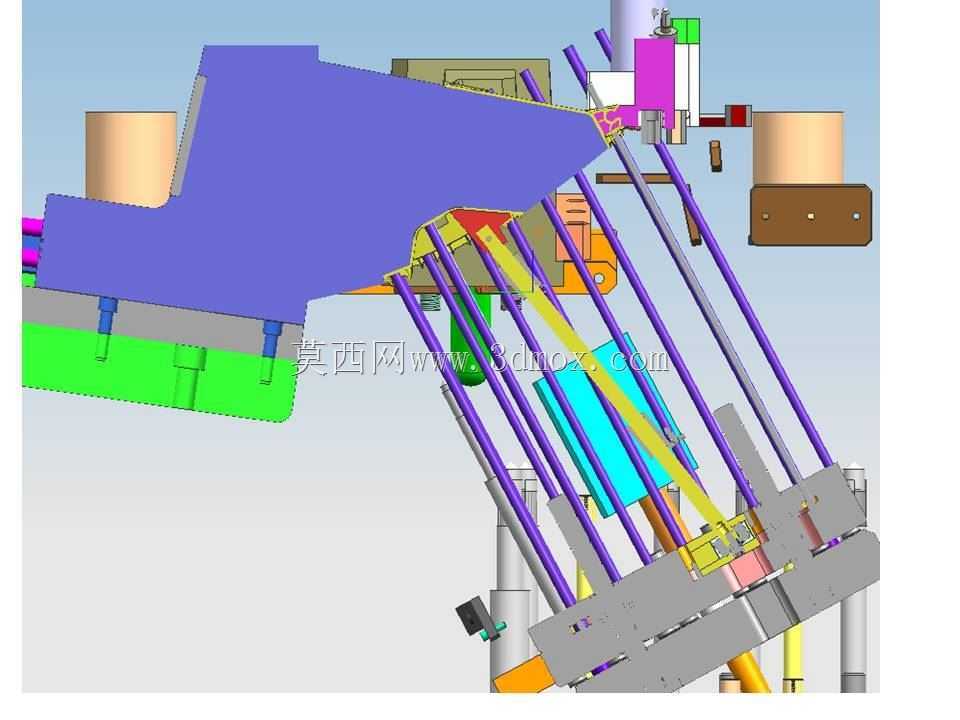

　　从结构设计逻辑来看，手套箱本体存在多处倒扣结构，包括侧边安装卡扣位、内侧加强筋的反向脱模结构，因此模具采用多组斜顶与侧向抽芯滑块组合的脱模方案，图中可见的紫色、绿色、灰色组件分别对应不同方向的抽芯机构，开模过程中各抽芯组件会按照预设的开模顺序依次动作，先完成侧向倒扣的脱离，再由顶出机构将成型后的制件平稳顶出，避免制件顶白、变形等量产常见缺陷。

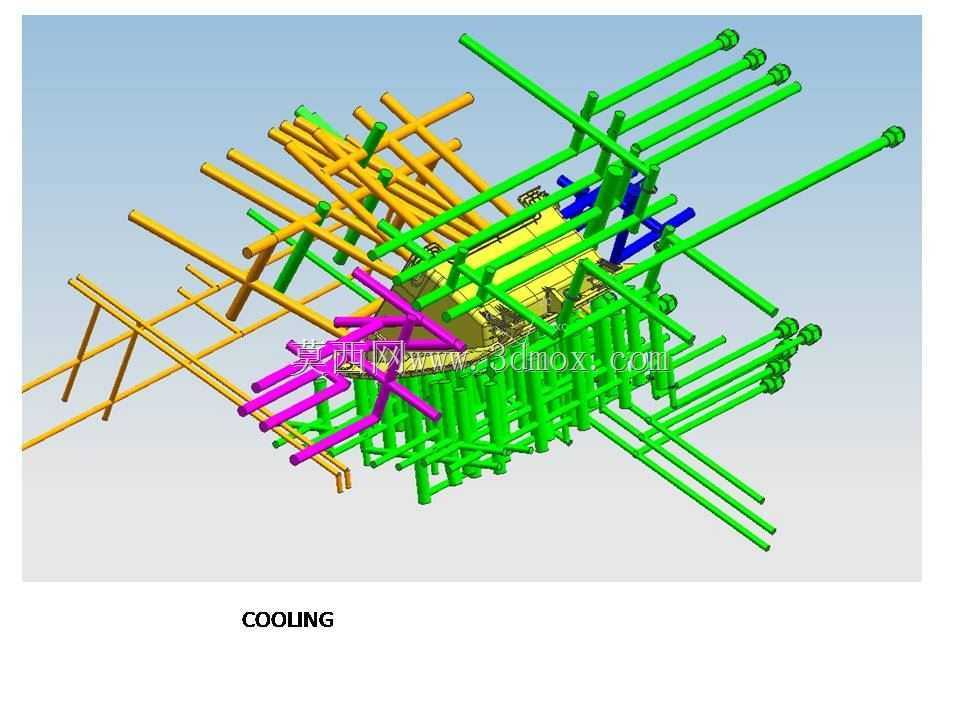

　　型腔侧采用整体式镶件结构，对应手套箱的外观面，抛光等级达到镜面要求，保证成型后制件外观无明显熔接痕、流痕，满足内饰件的外观质量标准；型芯侧拆分多组独立镶件，既方便加工过程中对深筋、柱位的精雕加工，也便于量产过程中易损位置的快速更换维护，减少停机维修时长。冷却回路围绕型腔、型芯的轮廓做随形排布，在壁厚较厚的卡扣、柱位位置单独设置冷却水井，保证整个制件冷却速率均匀，控制成型周期在合理区间，同时减少制件因冷却不均产生的翘曲变形，保证制件最终的装配尺寸符合公差要求。

　　模具的导柱导套布局采用四角对称排布，承受开模、合模过程中的侧向力，保证合模精度，避免长期量产过程中出现飞边问题；浇口采用侧浇口进料，位置选在制件非外观面的边缘位置，成型后浇口残留易于处理，不会影响制件的外观质量。整套结构的安装边界完全适配对应吨位注塑机的拉杆间距、定位圈尺寸、顶出孔位置，上机安装时无需额外做改装调整，可直接完成装夹调试进入量产环节。
