带旋转分度第四轴的立式加工中心工装夹具

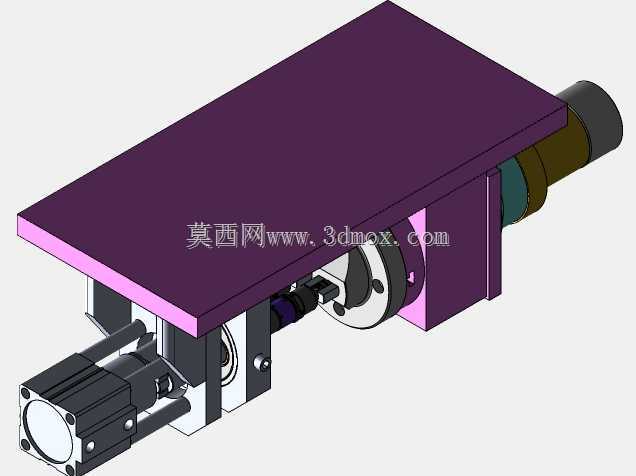

　　这套带旋转分度功能的第四轴夹具，主要适配立式加工中心的多面加工工序，在批量零件加工场景中，能大幅减少工件重复装夹的次数，降低多次装夹带来的定位误差，尤其适合需要周向均布特征、多角度斜面、跨面孔系加工的盘类、轴类、小型异形结构件生产。从结构布局来看，整套夹具以平整的安装基板作为承载基准，基板底面做了与机床工作台T型槽匹配的定位边设计，安装时可直接靠紧工作台定位块，快速完成夹具在机床上的初始找正，基板的厚度经过刚性校核，在满负载夹持状态下不会出现受力翘曲，保证加工过程的稳定性。驱动端采用伺服动力输出结构，通过联轴器与分度主轴直连，传动间隙控制在极小范围内，分度重复定位精度可满足多数精密零件的加工要求，主轴端的夹持接口采用通用化设计，

　　可根据加工零件的外形更换三爪卡盘、定制抱具、专用压板等不同夹持组件，适配不同规格工件的装夹需求。尾端配套可调节的顶尖支撑结构，针对长轴类零件加工时，可调整顶尖的伸出长度与顶紧力，抵消加工过程中刀具切削带来的工件挠曲变形，顶尖座的安装位置可沿基板上的导轨槽滑动调整，适配不同长度工件的装夹跨度。整套夹具的气路、走线全部做了内嵌式布局，管线沿基板侧面的走线槽排布，不会在加工过程中与刀具、机床主轴发生干涉，旋转分度动作的限位采用硬限位加软限位双重保护，避免超程转动造成的设备或工件损坏。在实际加工应用中，这套夹具可配合机床的三轴联动实现四轴四联动加工，完成叶轮类零件的流道铣削、轴类零件的键槽与周向孔加工、异形件的多面轮廓铣削等工序，

　　相比传统的多次翻面装夹加工方式，单件加工的辅助时间可压缩六成以上，同时避免了多次装夹的找正误差，提升零件的加工一致性。设计过程中对夹具的整体重量做了优化，在保证结构刚性的前提下尽量降低基板与支撑座的冗余重量，方便车间内的吊装转运与机床换装，所有外露的运动部件都做了安全防护设计，切屑与切削液不会直接进入传动腔体内部，日常维护仅需定期对润滑点加注润滑脂即可，降低现场运维的工作量。夹具的分度角度可通过机床程序直接控制，支持任意角度的分度定位，也可完成连续旋转的联动进给，适配不同加工工艺的动作需求，夹持组件的安装端面做了定位销孔设计，更换不同夹持治具时可快速定位，无需重新反复找正治具的同轴度。
