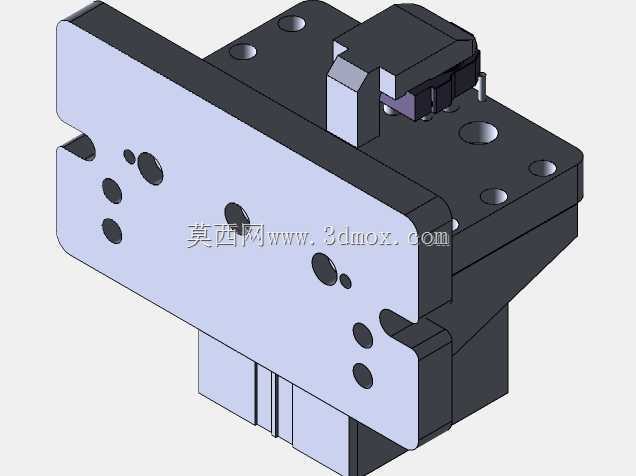

单缸驱动钻床定位钻孔工装夹具结构

　　在中小批量零件的钻削加工场景里，这类单缸驱动的钻孔夹具主要适配立式钻床、台钻的工位装夹需求，解决传统手动压板装夹效率低、定位一致性差的问题，尤其适合法兰类、板类零件上多孔位的批量钻削作业，能大幅降低操作工的装夹辅助时间，同时保证孔位的位置度公差稳定在工艺要求范围内。从结构设计逻辑来看，整套夹具采用底板作为安装基准，底板上预留的多组安装沉孔可直接适配不同型号钻床的工作台T型槽间距，安装时无需额外制作过渡连接板，底板的厚度经过刚度校核，在钻削轴向力作用下的变形量控制在0.02mm以内，避免因基座变形导致孔位偏斜。夹具的夹紧单元采用单气缸作为动力源，相比手动螺旋夹紧，气缸的直线动作响应快，夹紧力可通过气源压力灵活调节，针对不同壁厚、

　　材质的工件，可在0.3-0.6MPa的气源压力区间调整，既不会因夹紧力过大导致薄壁工件变形，也不会因夹紧力不足在钻削时出现工件窜动。定位结构采用一面两销的经典定位逻辑，在夹具的定位立板上设置有定位止口与定位销孔，工件安装时先贴合定位基准面，再插入定位销完成周向与轴向定位，随后气缸驱动压块动作，将工件压紧在定位面上，整个装夹过程可在3秒内完成，相比传统装夹方式效率提升60%以上。定位立板上预先加工的钻套孔可根据加工孔径更换对应规格的快换钻套，钻套与钻模板的配合采用H7/h6间隙配合，更换钻套时无需拆卸夹具主体，适配不同直径钻头的导向需求，有效减少钻头入钻时的偏摆，提升孔的加工精度与钻头使用寿命。夹具的整体结构做了紧凑化设计，

　　整体外轮廓尺寸适配常规台钻的工作台行程，不会出现夹具超出行程范围导致部分孔位无法加工的问题，气缸的安装位置做了下沉处理，避免钻削过程中钻头下行时与气缸本体发生干涉，同时在夹具的排屑方向预留了排屑空间，钻削产生的铁屑可顺着斜面自然滑落，不会堆积在定位面上影响后续工件的定位精度。整套夹具的运动部件做了耐磨处理，气缸活塞杆与导向套之间采用防尘密封结构，避免钻削产生的细小铁屑进入导向面造成部件磨损，日常维护仅需定期在导向面加注润滑脂即可，长期使用的维护成本极低。在实际产线应用中，这类夹具可配合多轴钻床使用，一次装夹即可完成多个同孔径孔的同时钻削，也可单轴逐孔加工，适配不同的生产节拍需求，针对不同规格的同系列工件，仅需更换定位销与钻套即可快速切换生产，具备较强的通用性。
