10.1英寸带触摸TFT显示模块结构设计

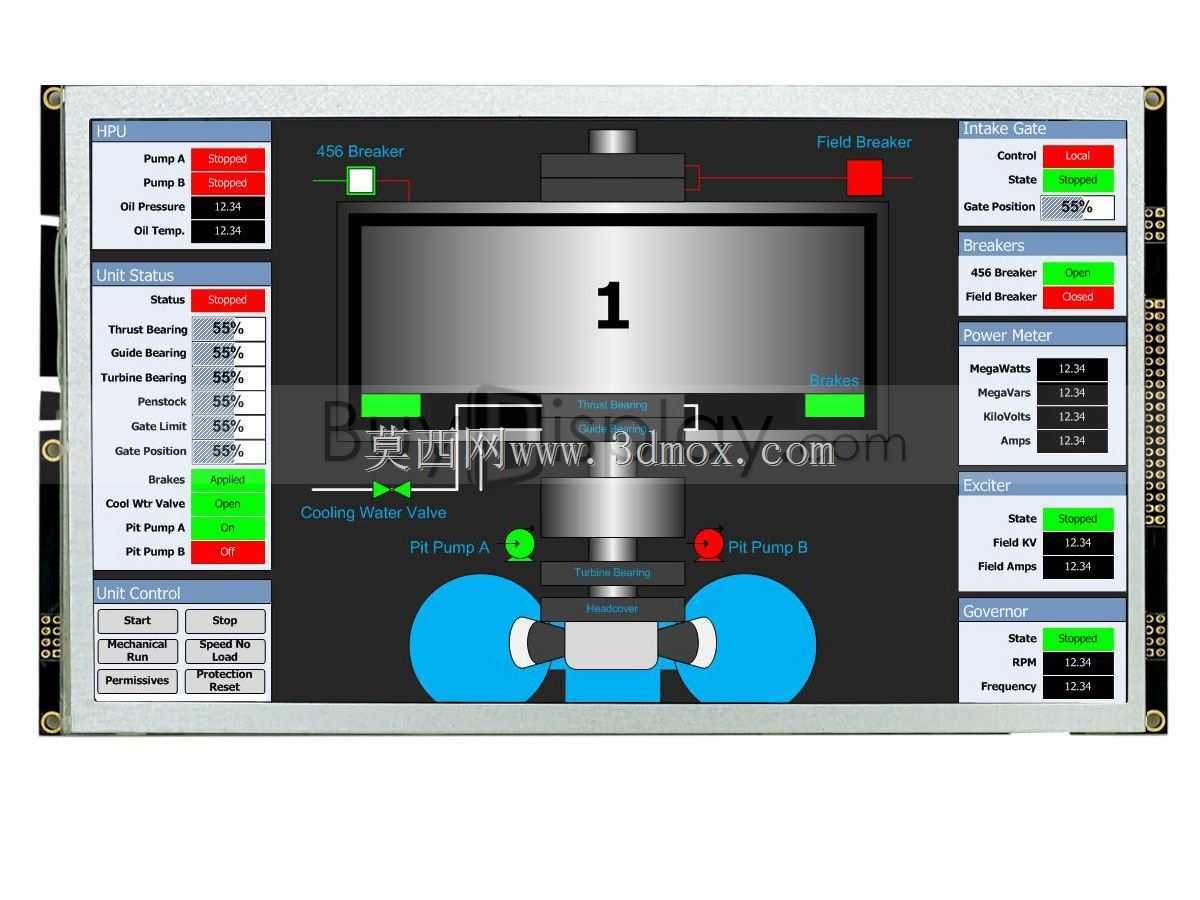

　　在嵌入式设备开发、工业人机界面改造、小型智能终端升级的项目里，显示交互模块的选型和结构适配一直是结构工程师需要重点打磨的环节，这款10.1英寸的带电容触摸TFT显示模块，就是针对多接口兼容场景做的结构整合设计。从实际落地场景看，这类显示模组常被用在小型工控操作终端、自助服务设备副屏、教学实验开发平台、老旧设备的人机交互升级改造中，相比小尺寸屏幕，10.1英寸的显示区域能承载更多参数展示内容，不用频繁切换页面就能同时呈现运行数据、操作按钮、状态提示三类信息，大幅降低现场操作人员的交互步骤。

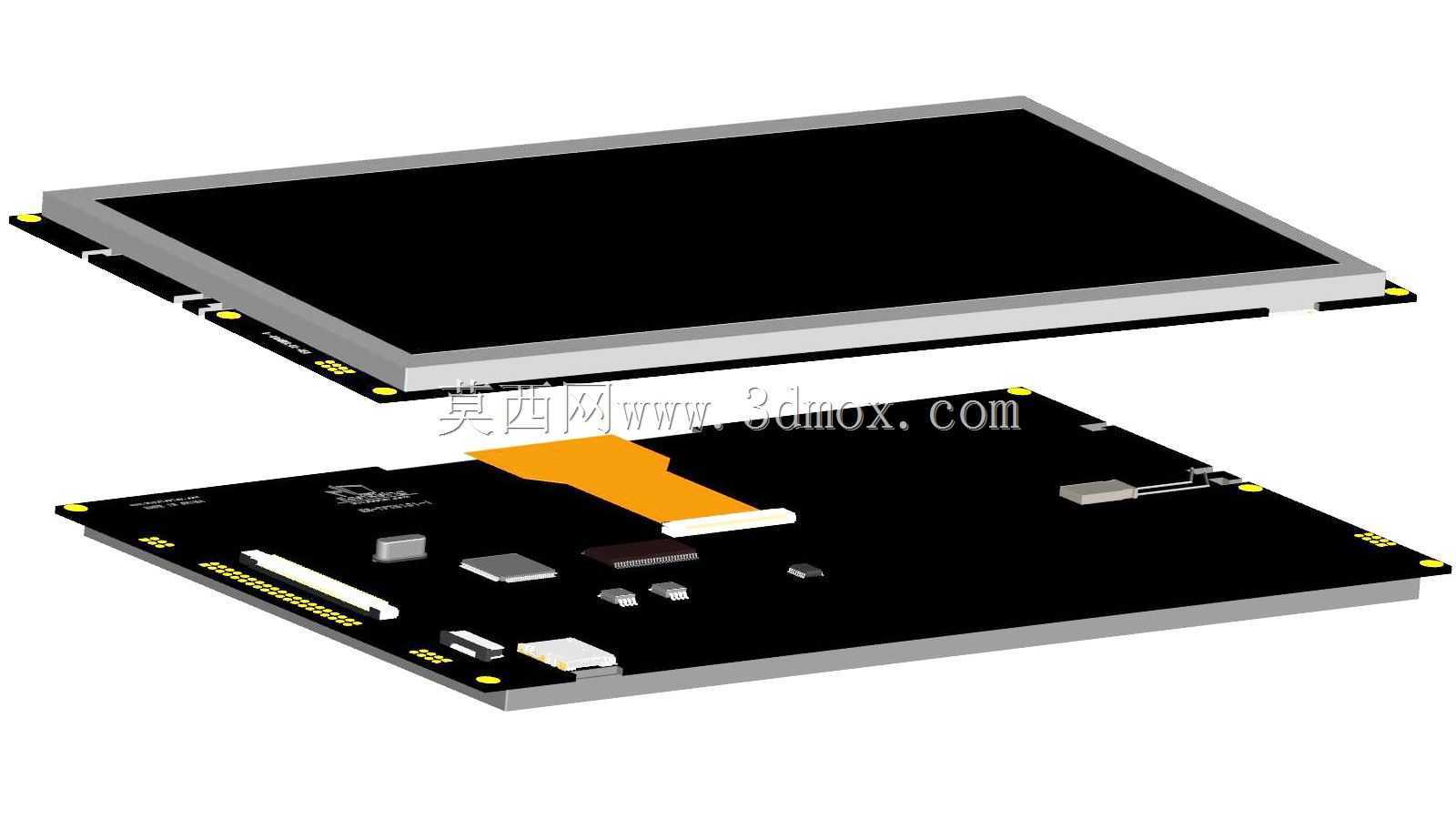

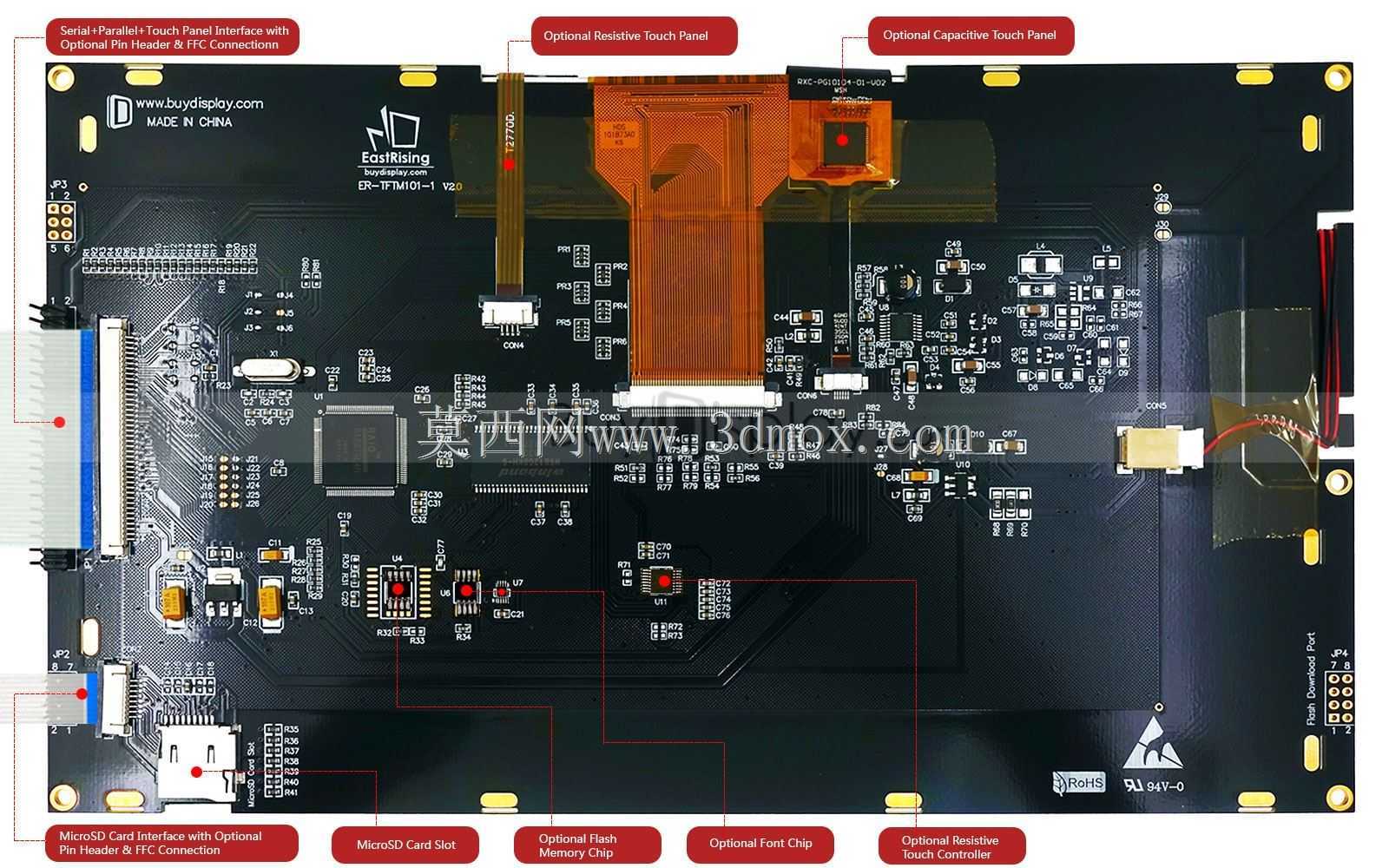

　　从功能结构设计上看，这款模组把显示面板、触摸层、驱动控制电路、接口拓展部分做了叠层整合，屏幕部分和驱动PCB板通过柔性排线连接，既保证了信号传输的稳定性，也给整机安装留出了一定的结构容错空间，不会因为硬连接的公差导致装配时出现排线断裂、接口对位偏移的问题。接口部分同时预留了I2C、串行SPI、并行接口三类常用通讯接口，还集成了MicroSD卡插槽，不管是对接8051这类传统8位单片机，还是适配STM32系列主流嵌入式主控，甚至对接Arduino开源开发平台，都不用额外做接口转接板，能直接匹配不同主控的引脚定义，减少硬件适配的额外工作量。

　　设计过程中，结构边界的把控是重点，屏幕面板的外框做了窄边处理，在保证10.1英寸显示区域完整的前提下，尽可能压缩模组整体的外轮廓尺寸，PCB板的固定孔位按照行业通用的安装孔距做了对称布置，四个角的固定孔都做了金属化包边处理，装配时用铜柱或者螺丝固定就能保证足够的结构强度，不会因为长期震动出现孔位开裂、模组移位的问题。触摸层和显示面板之间做了全贴合的结构预留，建模时严格控制了两层之间的间隙公差，避免出现触摸偏移、显示有水波纹的问题，PCB板上的元器件排布都避开了安装孔位和排线弯折区域，电容、存储芯片、驱动芯片的高度都控制在统一的限高范围内，不会出现元器件顶到屏幕背板的情况。

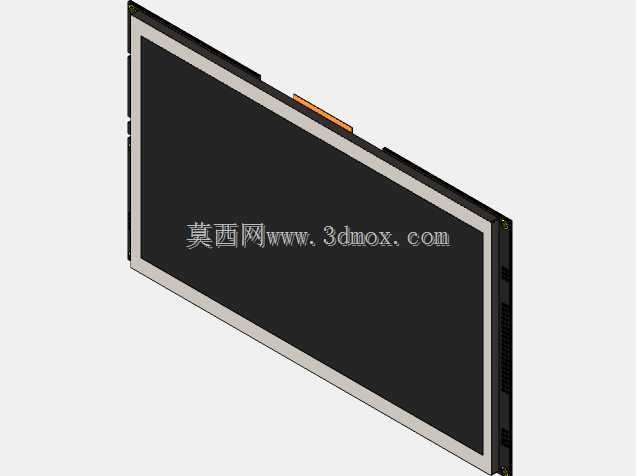

　　从安装适配的角度看，这款模组的整体厚度控制在常规嵌入式安装的允许范围内，不管是做嵌入式卡扣安装，还是做外装式的螺丝固定，都能匹配常见的设备面板开孔尺寸，屏幕的可视角度做了结构上的避让，外框的遮光边宽度刚好覆盖屏幕的非显示区域，不会出现漏光、边框遮挡显示内容的问题。在实际项目选型时，结构工程师可以直接基于这个三维模型核对安装孔位、接口位置、整体厚度，不用反复打样测试装配干涉，能大幅缩短前期结构适配的周期，尤其是在做设备改造类项目时，不用重新设计整个操作面板，只需要按照模组的安装边界调整开孔尺寸就能完成升级，有效降低改造成本和开发周期。
