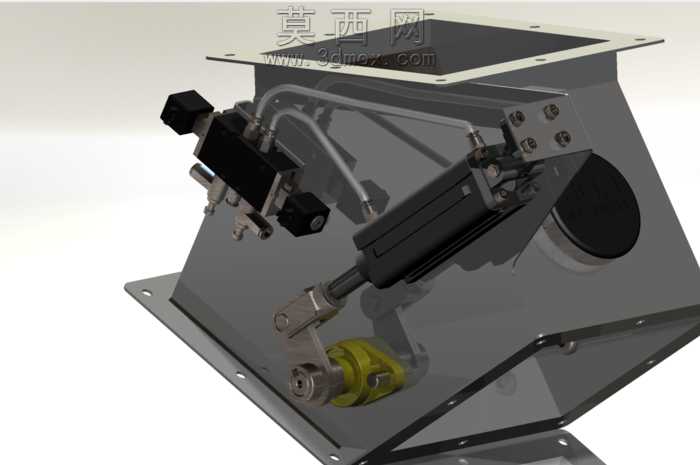

气动翻板阀料流控制装置三维设计

本作品为工业物料输送场景下的气动翻板阀装置三维模型，建模过程严格遵循机械设计规范，首先基于物料通流截面需求确定阀体主体的腔体尺寸，采用钣金折弯与焊接结构的建模逻辑还原阀体的斜向溜道形态，顶部设置方形法兰安装面用于对接上游料仓出料口，底部设置对应安装法兰对接下游输送管线，保证物料流通路径无死角、不积料。驱动部分采用标准气缸作为动力元件，建模时还原了气缸的缸筒、活塞杆、端盖、气口等细节结构，通过铰接摇臂组件将气缸的直线往复运动转化为翻板的回转启闭动作，摇臂与翻板转轴之间采用键连接的结构建模，保证扭矩传递的可靠性，同时在转轴伸出端设置轴套与密封结构的细节，避免物料粉尘泄漏进入转动副。气动控制元件选用标准二位五通电磁阀，建模时还原了电磁阀的阀体、接线端、手动调节按钮、气路接口等细节，通过PU气管模型连接电磁阀与气缸的前后腔气口，还原真实气动回路的布管走向，气管的弯曲半径符合气动管路的安装规范，避免出现弯折堵气的不合理结构。翻板部件采用耐磨板材建模，边缘设置密封胶条的安装槽结构，保证阀门关闭时的密封性，避免物料漏流。材质渲染方面，阀体主体采用哑光碳钢材质模拟焊接钢结构的表面质感，气缸缸筒采用阳极氧化铝材质呈现金属哑光质感，电磁阀采用黑色压铸铝材质，气管采用半透明PU材质，密封胶条采用黑色橡胶材质，紧固件采用镀锌亮面金属材质，不同部件的材质区分清晰，能够直观呈现装置的装配层次。设计过程中充分考虑装置的工况适用性，针对粮食、饲料、粉状化工物料等散料的输送特性，将阀体溜道设计为倾斜角度，避免物料粘附堆积，气缸的安装位置设置在阀体侧方的防护区域，避免物料直接冲击驱动部件，同时整体结构采用模块化设计，驱动组件、阀体、翻板均可单独拆卸维护，符合工业设备的运维需求，模型的所有配合间隙、安装孔位均符合机械设计的公差要求，可直接用于工程参考与方案演示。
