双输入轴锥齿轮传动箱结构设计

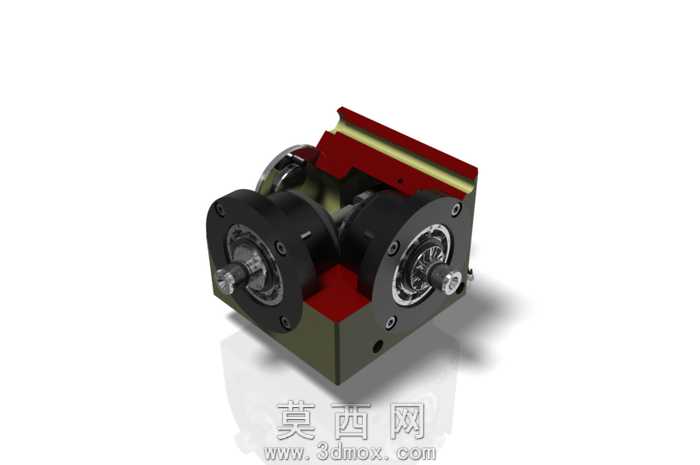

本作品为双输入轴结构的锥齿轮传动箱三维建模设计，建模过程中严格遵循机械传动设计规范，对传动箱的各个组成部件进行了1:1比例的参数化建模，完整还原了锥齿轮传动的核心结构特征。模型构建阶段，首先依据锥齿轮啮合的几何参数完成两个主动锥齿轮与对应从动锥齿轮的齿形建模，精准控制齿面模数、压力角、螺旋角等核心参数，保证齿轮副的啮合间隙处于合理区间，避免传动过程中出现卡滞或间隙过大的问题。箱体部分采用剖视视角的建模处理，将箱体外壳做半剖展示，清晰呈现内部齿轮的排布方式、轴系的装配关系，同时对箱体的安装定位孔、轴承安装位、密封槽等细节结构做了完整还原，保证模型的工程参考价值。材质与渲染环节，针对不同部件匹配对应材质属性：齿轮啮合面赋予金属抛光材质，体现传动部件的加工精度；箱体外壳采用哑光铸铁材质搭配局部红色防锈漆涂层，还原工业传动箱的真实外观质感；输入输出轴端的轴承、锁紧螺母、密封端盖等零件分别赋予镀铬、发黑处理等对应的材质表现，通过光影渲染突出各部件的装配层次，让内部传动结构一目了然。结构设计上，该传动箱采用双侧平行输入的布局形式，通过锥齿轮的垂直啮合实现动力的换向传递，可适配需要双路动力输入、换向输出的传动场景，轴系设计中预留了轴承安装位与密封结构位置，兼顾传动稳定性与箱体的密封防护需求，整体建模过程中对所有零件的装配约束做了合理设置，可直观演示齿轮的啮合传动过程，清晰展现锥齿轮传动箱的动力传递路径，为同类传动部件的设计、结构优化以及教学演示提供直观的三维参考依据。
